Individual 520.360 DGH

,

Kluczowe cechy

Konstrukcja dwukolumnowa
Hydrauliczne imadło mocujące z pełnym uniesieniem
Płynna regulacja posuwu ramienia piły do głębokości i nacisku do głębokości
Swobodnie pozycjonowany panel sterowania

Individual 520.360 DGH

Uniwersalna półautomatyczna piła taśmowa o konstrukcji dwukolumnowej, przeznaczona do wykonywania cięć ukośnych dwustronnych. Dzięki sztywności ramion dwukolumnowe piły taśmowe z obustronnym prowadzeniem liniowym osiągają znacznie krótsze czasy cięcia, szczególnie przy cięciu pełnych materiałów, niż maszyny z ramionami przegubowymi. Niezwykła siła cięcia maszyny wynika z następujących cech: trójstronnej, precyzyjnej prowadnicy taśmowej z twardego metalu, ramienia piły ułożonego obustronnie na wstępnie obciążonych prowadnicach liniowych, taśmy piły o wysokości 41 mm i wreszcie synchronicznej szczotki do usuwania wiórów. Mocowanie materiału i opuszczanie ramienia są sterowane hydraulicznie, natomiast posuw materiału jest ręczny. Cały cykl roboczy odbywa się po naciśnięciu jednego przycisku: materiał zostaje zamocowany, taśma piły zostaje uruchomiona, następuje cięcie, ramię zostaje podniesione do ustawionej pozycji górnej, a imadło zostaje otwarte. Po przełączeniu maszyny na tryb ręczny można oddzielnie sterować wszystkimi funkcjami maszyny. Wszystkie elementy sterujące znajdują się na swobodnie regulowanym pulpicie sterowniczym.

Zakres wychylenia piły jest ciągły od 60° z lewej strony do 60° z prawej strony przy zachowaniu stabilnego położenia zaciskanego materiału. Mocowanie materiału odbywa się za pomocą imadła o pełnym skoku. Maszyna jest wyposażona w przemiennik częstotliwości, który umożliwia ustawienie optymalnej prędkości taśmy piły w stosunku do obrabianego materiału w zakresie 20-120 m/min, co znacznie zwiększa żywotność taśmy piły i wydajność maszyny. Taśma piły jest nachylona pod kątem 2° w stosunku do powierzchni imadła, co również znacznie skraca czasy cięcia i przyczynia się do wydłużenia żywotności taśmy piły. W wyposażeniu standardowym znajduje się również automatyczna regulacja docisku w zależności od oporu obrabianego materiału oraz płynna regulacja docisku ramienia.

Jak Individual 520.360 DGH wypada na tle konkurencji?
hydrauliczne podnoszenie i opuszczanie ramienia;
cięcie pod kątem: lewo/prawo 45°- 0° – 45° – 60°;
imadło hydrauliczne;
konstrukcja składająca się z dwóch kolumn;
konsola sterownicza umieszczona na oddzielnym postumencie;
system ADFR;
wbudowany układ chłodzenia chroniący maszynę przed przegrzaniem;
szczotka usuwająca wióry i tym samym dbająca o czystość taśmy;
bimetaliczna piła taśmowa..

Dane techniczne



Tryb pracy: Półutomat
Typ cięcia: Cięcie pod kątami
Min.średnica cięcia: Ø 5 mm
Zakres cięcia: -60° – 60°
Silnik 3 kW, 3×400 V/50 Hz
Prędkość taśmy 20 – 120 m/min falownik
Wys.ład.materiału: 780 mm
Wymiary taśmy tnącej: 4 780×34×1,1 mm
Wymiary maszyny: 2450 x 1850 x 2100 mm

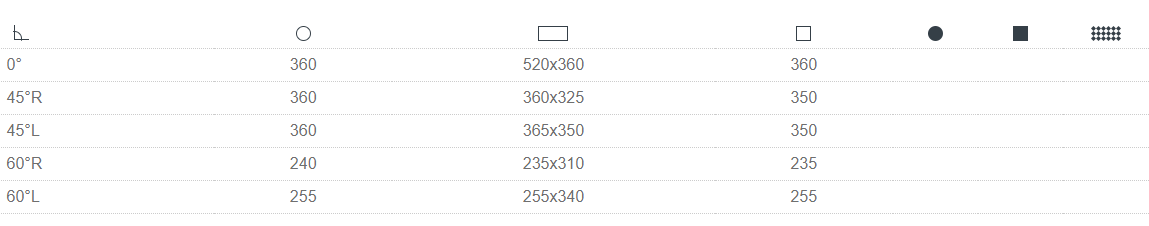

Kąty cięcia

Wyposażenie standardowe

  • Praca w cyklu półautomatycznym
  • Dwukolumnowa konstrukcja
  • Konsola sterownicza na oddzielnym postumencie
  • Komendy w języku polskim
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • System ADFR
  • Funkcja pamięci położenia ramienia
  • Hydraulicznie imadło
  • Elektroniczny odczyt prędkości taśmy
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażene dodatkowe
