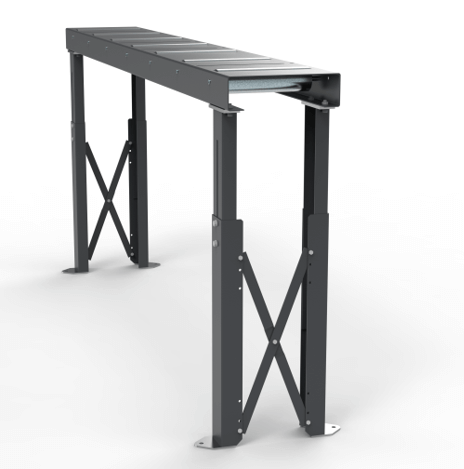

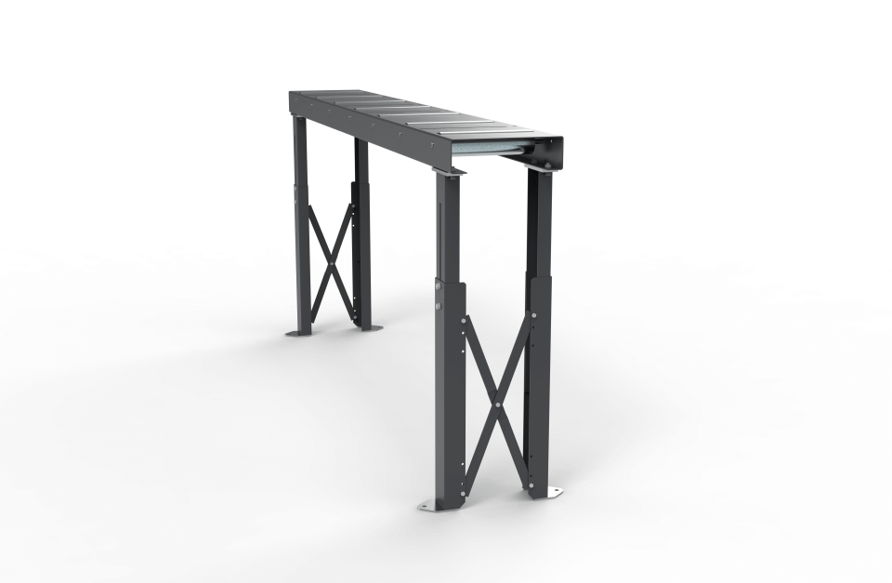

System M

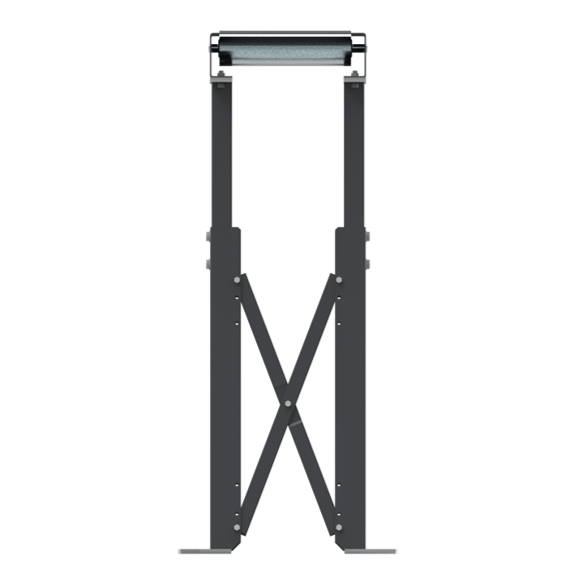

Regulowana wysokość: 730-1130mm

Szerokość: 230mm/330mm/430mm

Nośność: 150kg/mb

Dostępne długości: 2mb/3mb

Średnica rolki: 60mm



Kategoria:

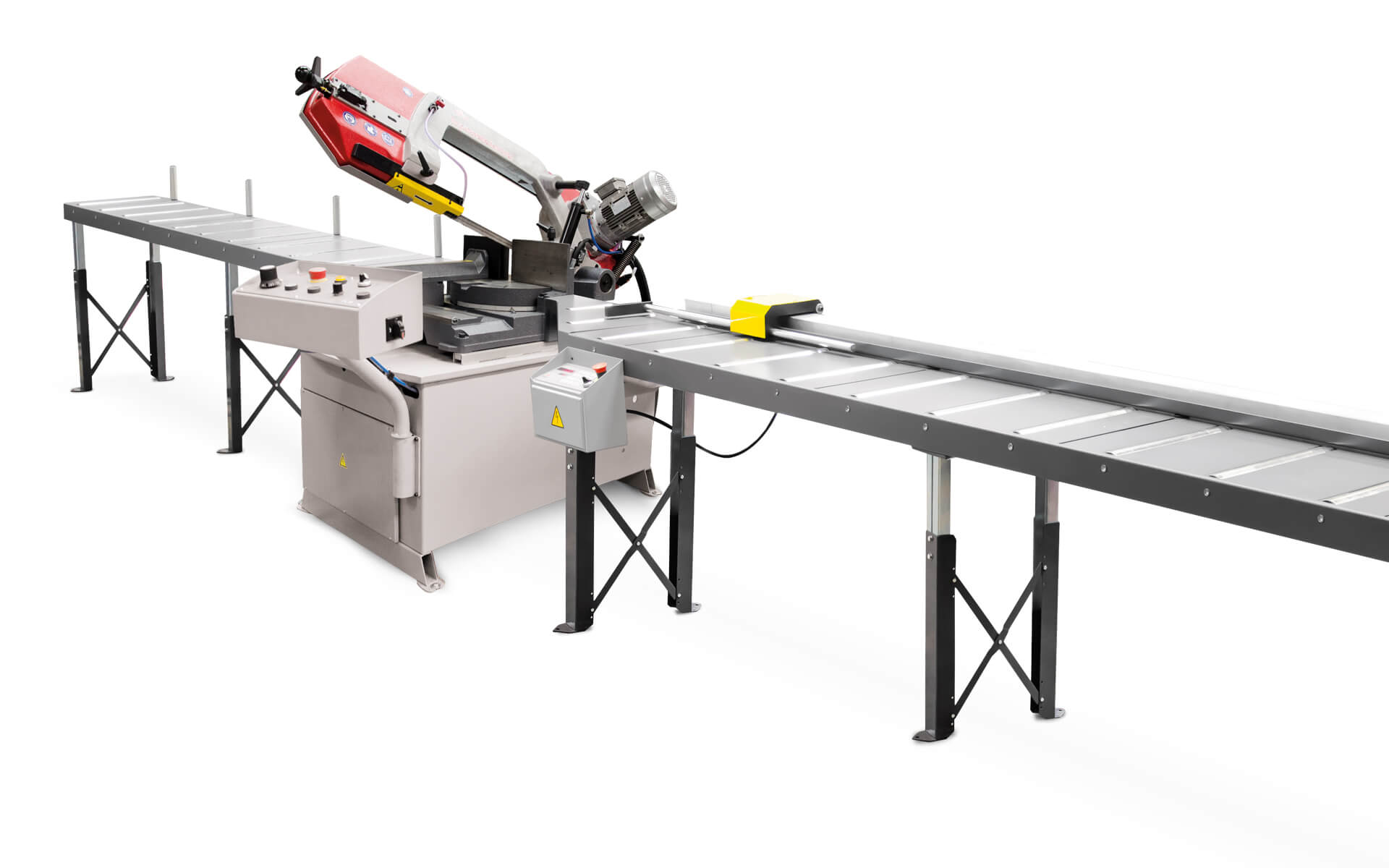

System M to składający się z modułów system podajników rolkowych, które przeznaczone są do stosowania z lekkimi oraz średnimi obciążeniami. Jego funkcjonalność zwiększa możliwość umieszczenia na dowolnej liczbie nóg i regulacja wysokości od 730 do 1130mm. Wyposażyć można go również w dodatkowe akcesoria takie, jak zderzaki czy pionowe rolki.
MM

System M

System M składa się ze specjalnych modułów podajników rolkowych, dedykowanych zastosowaniom ze średnimi oraz lekkimi obciążenia. Możliwość lokalizacji na dowolnej ilości nóg oraz funkcja regulacji wysokości w zakresie 730-1130 mm znacząco podnosi jego funkcjonalność. System może być również wyposażony w akcesoria dodatkowe, takie jak rolki pionowe oraz zderzaki.

Zderzaki w Systemie M

W zderzakach ręcznych MA skala umieszczona jest na wytrzymałym pręcie. Na wyposażeniu znajduje się regulowane ramię, a stabilizację materiału zapewnia solidne mocowanie. Zderzaki te występują w długości od 2mb do 6mb i stanowią niezawodne rozwiązanie w małych oraz średnich zakładach. Modele MRA wyposażone zostały w praktyczny wyświetlacz cyfrowy. Do zalet tych zderzaków należy obecność długowiecznej baterii, która niweluje konieczność stosowania dodatkowego zasilacza. Nie bez znaczenia pozostaje precyzja pomiarów wzdłuż całej długości. Obecność części ruchomej pozwala na wygodną regulację ręczną. Wyświetlacz przedstawia położenie z dokładnością do nawet 0,1 mm. Zderzaki automatyczne MNCA sterowane są w technologii CNC, zapewniając dodatkową oś pomiarową maszyny. Modele te pozwalają na programowanie rozmiarów połączonych i absolutnych. Posiadają pamięć na 99 programów. Do mierzenia długości służy magnetyczny system pomiarowym na całej długości. Zderzaki automatyczne występują w rozmiarach 2mb-7mb i zapewniają dokładność do 0,1 mm.

Rolki pionowe w Systemie M

Stałe rolki pionowe w Systemie M gwarantują wysoką precyzję i prostotę realizacji operacji roboczych. Wynika to z możliwości ich idealnego położenia oraz wyrównania z osią tylnej szczęki zderzaka maszyny. Nie bez znaczenia pozostaje bezpieczeństwo zarówno operatora, jak i innych osób znajdujących się w pobliżu. Oferujemy także regulowane rolki pionowe. Modele te znajdują zastosowanie przy cięciu wiązek lub warstw. W połączeniu ze stałą rolką pionową, rozwiązanie to zabezpiecza wiązkę lub warstwę, a także chroni przed zmianą ich kształtu.

Łączniki w Systemie M

Podajnik rolkowy nie powinien być podłączony do piły bezpośrednio w trakcie wykonywania cięć kątowych. Wynika to z dwóch zależności. Podajniki rolkowe i piły taśmowe mogą ze sobą kolidować na finalnym etapie cięcia, a szczelina między przenośnikiem i stołem piły zwiększa ryzyko wystąpienia problemów z podawaniem materiałów. Optymalnym rozwiązaniem są w takim przypadku prawe i lewe łączniki. Elementy te zapobiegają przed kolizjami, a wyjmowane rolki ułatwiają bezproblemowe zakończenie cięcia.

Zderzaki System M

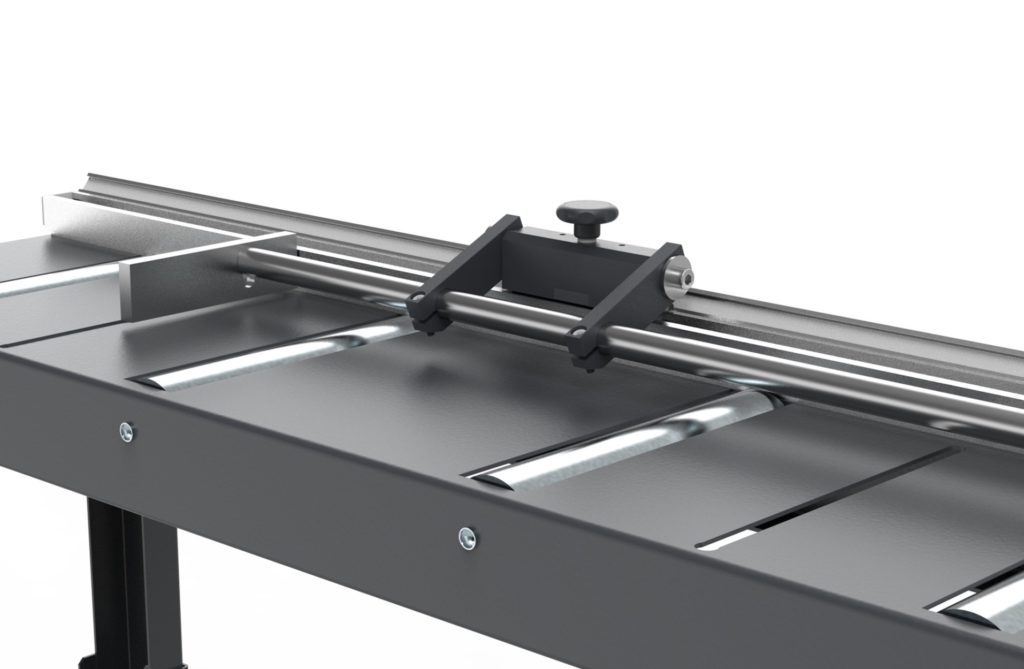

m2a2Ręczne MA

  • Skala umieszczona na solidnym pręcie
  • Regulowane ramię i stabilne mocowanie materiału
  • Niezawodna pomoc w małych i średnich zakładach.
  • Dostępne długości od 2mb-6mb.

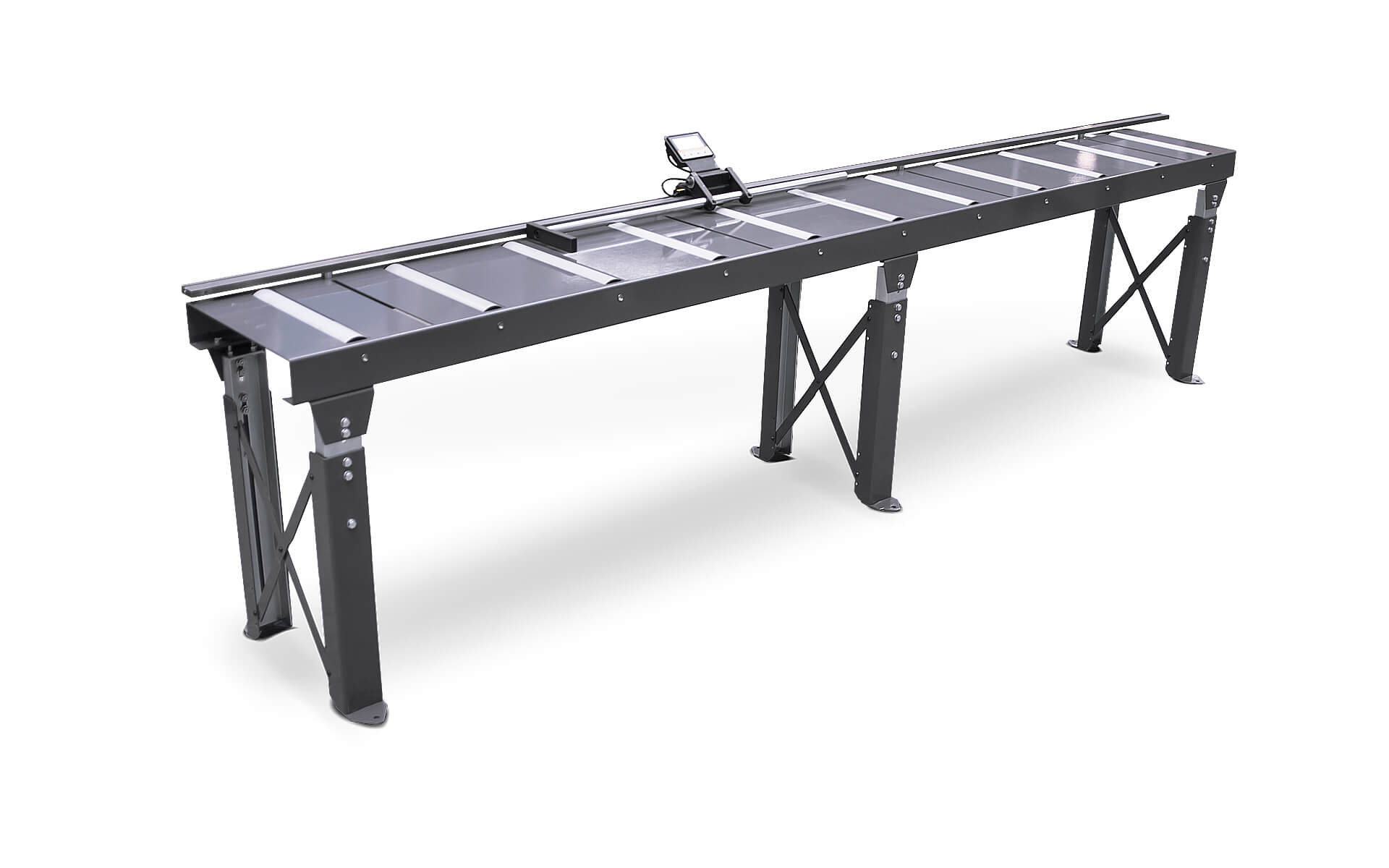

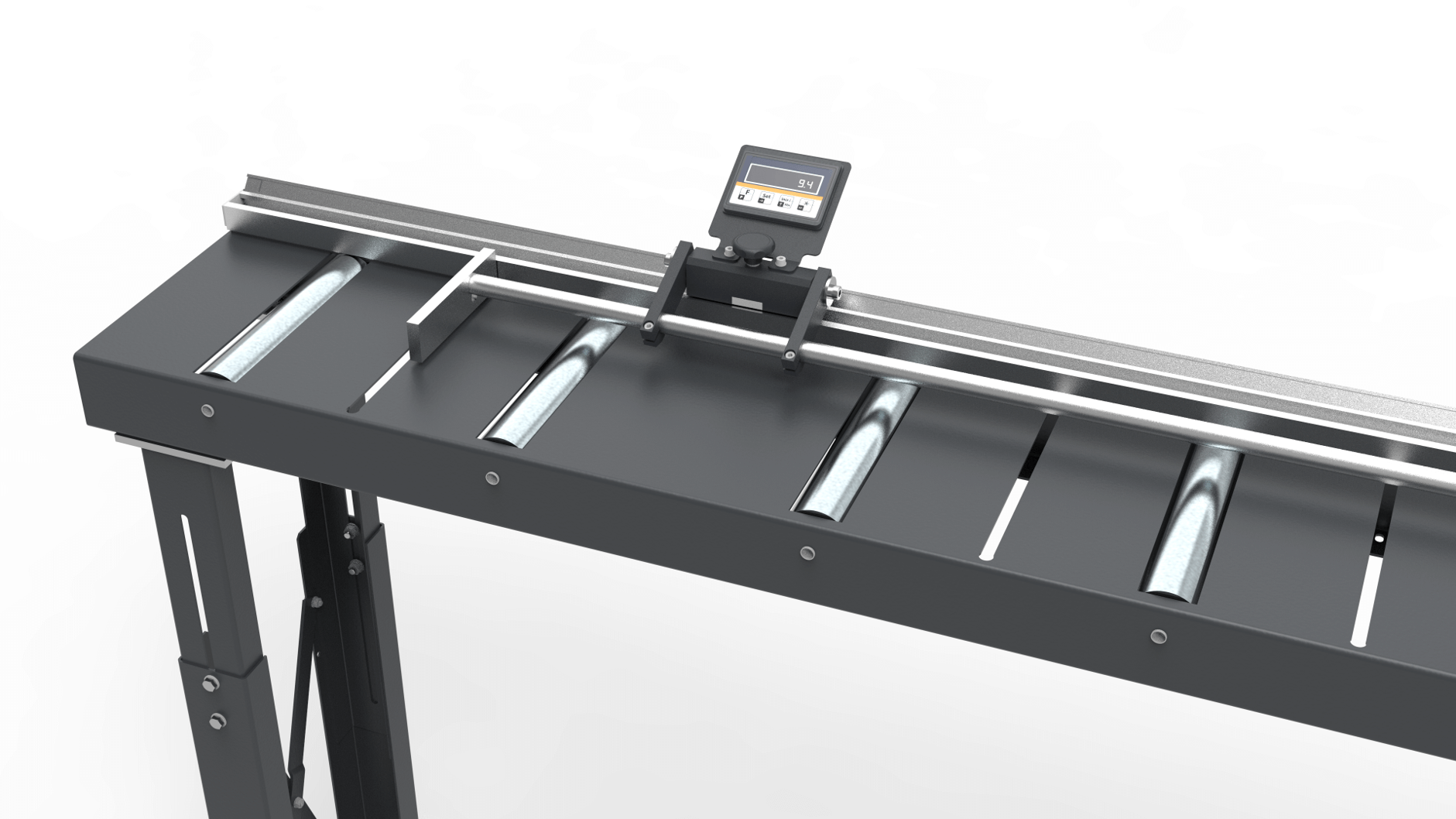

mra3Z wyświetlaczem MRA

  • Łatwy w obsłudze wyświetlacz cyfrowy
  • Bez dodatkowego zasilacza,z długowieczną baterią
  • Zapewnia precyzyjne pomiary wzdłuż całej długości
  • Część ruchoma zderzaka regulowana ręcznie
  • Położenie jest pokazywane na wyświetlaczu z dokładnością do 0,1 mm.

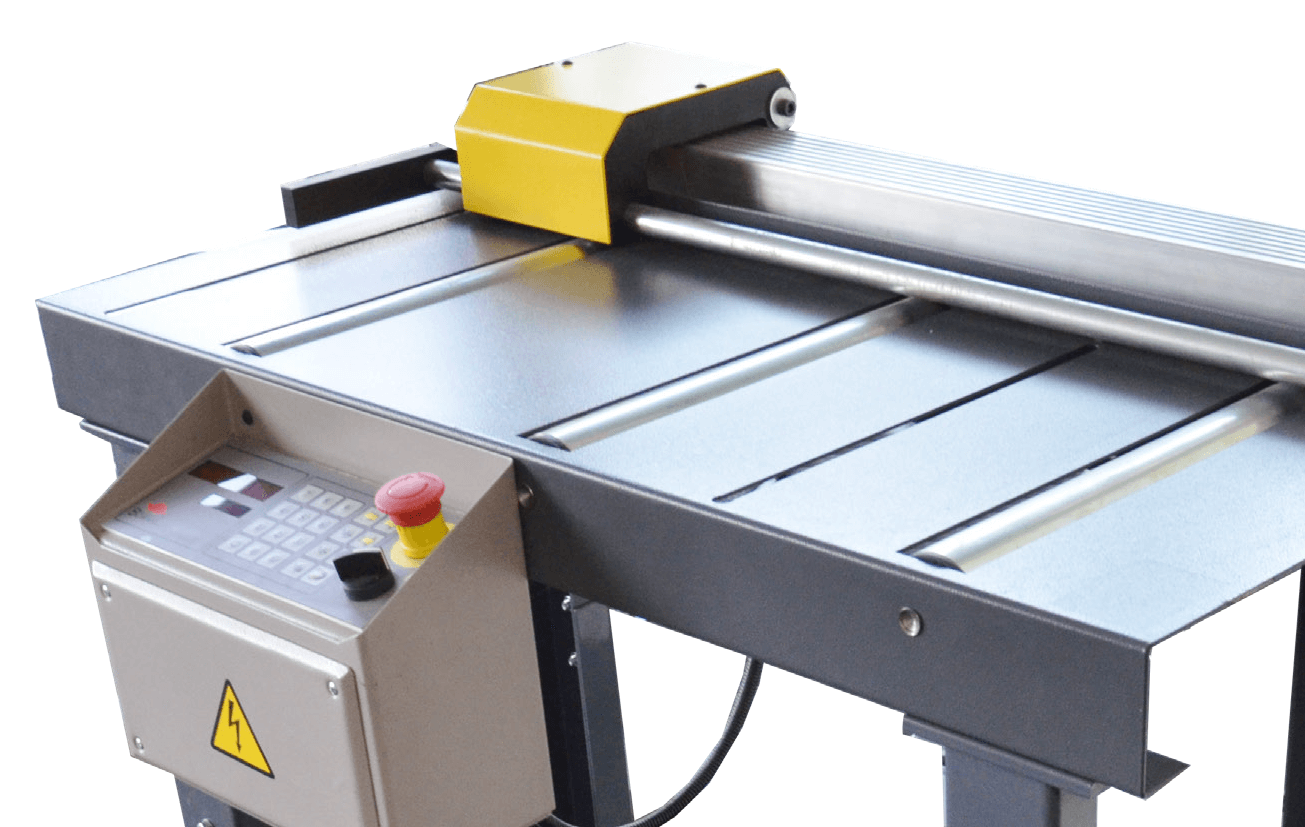

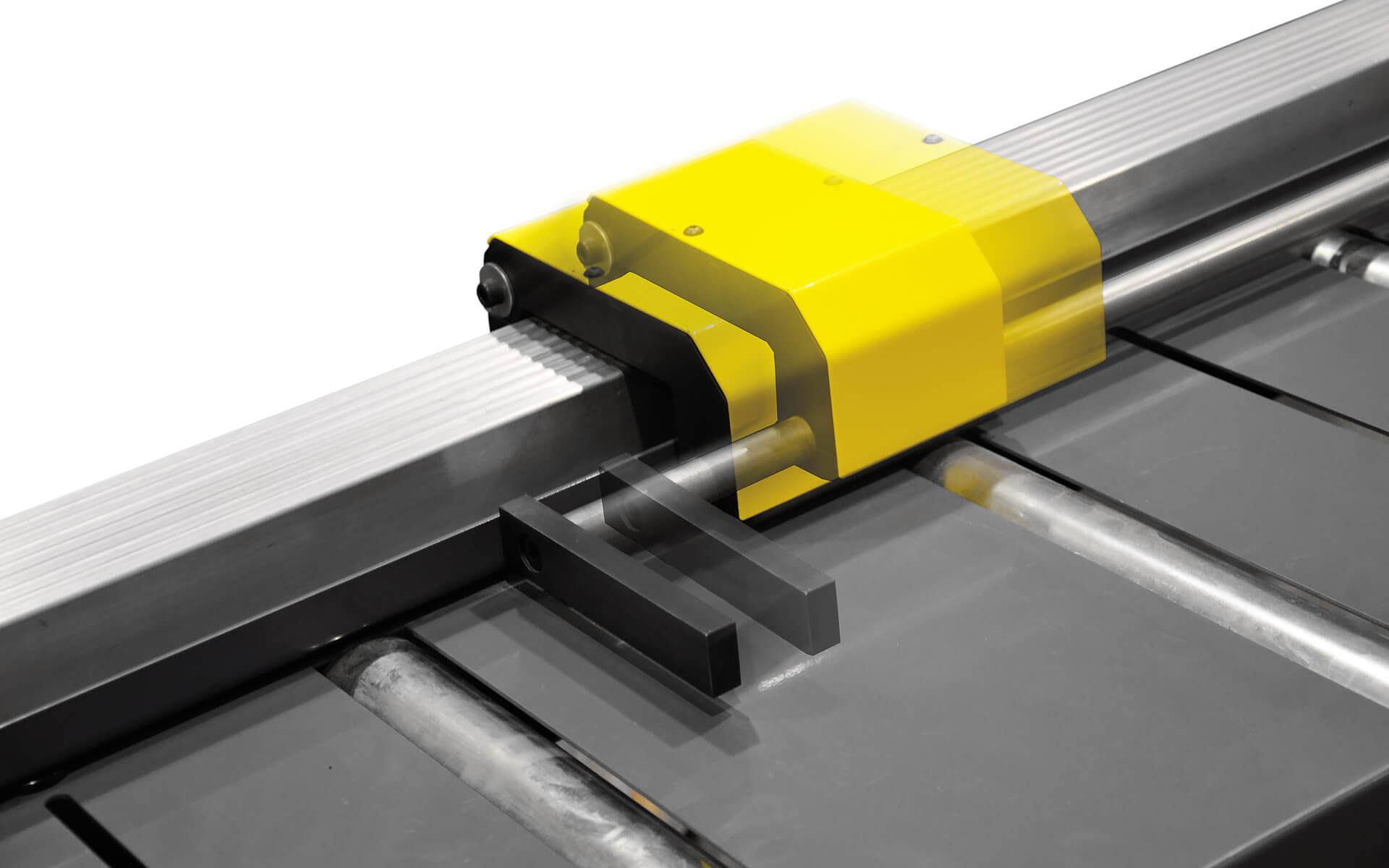

mncaZderzaki automatyczne MNCA

  • Sterowany CNC
  • Zapewnia dodatkową oś pomiarową maszyny.
  • Umożliwia programowanie rozmiarów absolutnych jak i połączonych
  • Posiada pamięć na 99 programów
  • Długość mierzona za pomocą magnetycznego systemu pomiarowego wzdłuż całej długości zderzaka
  • Dokładność do 0,1 mm.
  • Dostępne rozmiary od 2mb-7mb

Rolki pionowe System M

VRTStałe
W idealnym położeniu, wyrównane z osią tylnej szczęki zderzaka maszyny, rolki pionowe gwarantują precyzję, prostsze operacje robocze oraz bezpieczeństwo operatora i innych osób w pobliżu maszyny.














BVRMRegulowane

Regulowane rolki pionowe są niezastąpione przy cięciu warstw lub wiązek. W połączeniu ze stałą rolką pionową, rolki regulowane zabezpieczają warstwę lub wiązkę i zapobiegają zmianie ich kształtu.

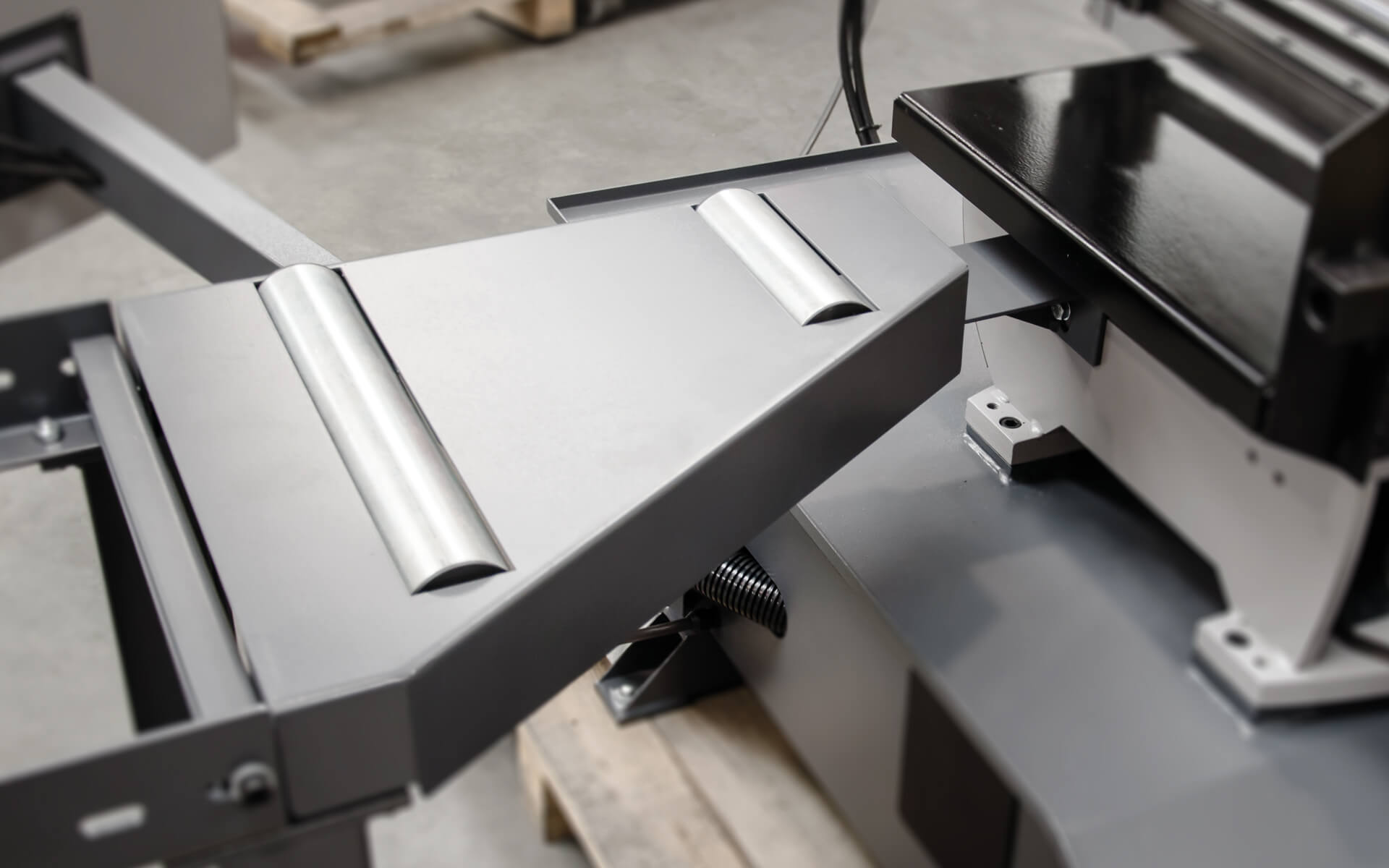

Łączniki System M

Prawe i Lewe

W czasie wykonywania cięć kątowych, podajnik rolkowy nie może być podłączony bezpośrednio do piły ponieważ podajnik i piła taśmowa mogą kolidować ze sobą na końcowym etapie cięcia. Z drugiej strony, szczelina pomiędzy przenośnikiem a stołem piły mogłaby powodować problemy z podawaniem materiału. Z tego powodu, do połączenia przenośnika z piłą i zapobiegania jakimkolwiek kolizjom używany jest element łączący. Wyjmowane rolki przyczyniają się do bezproblemowego kończenia cięcia.
