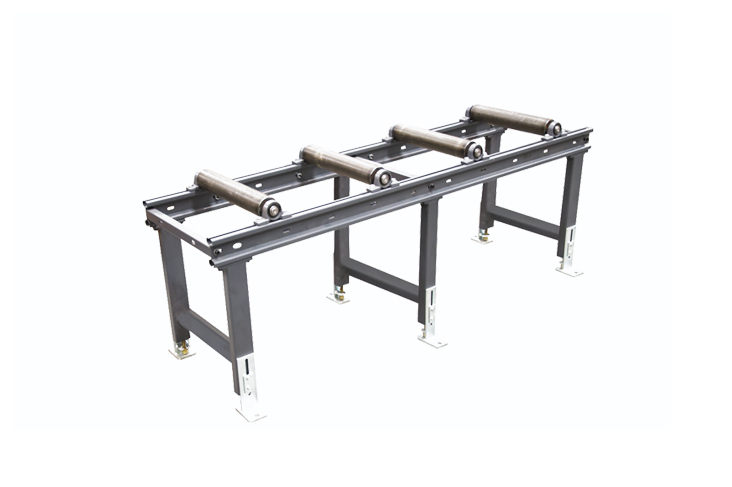

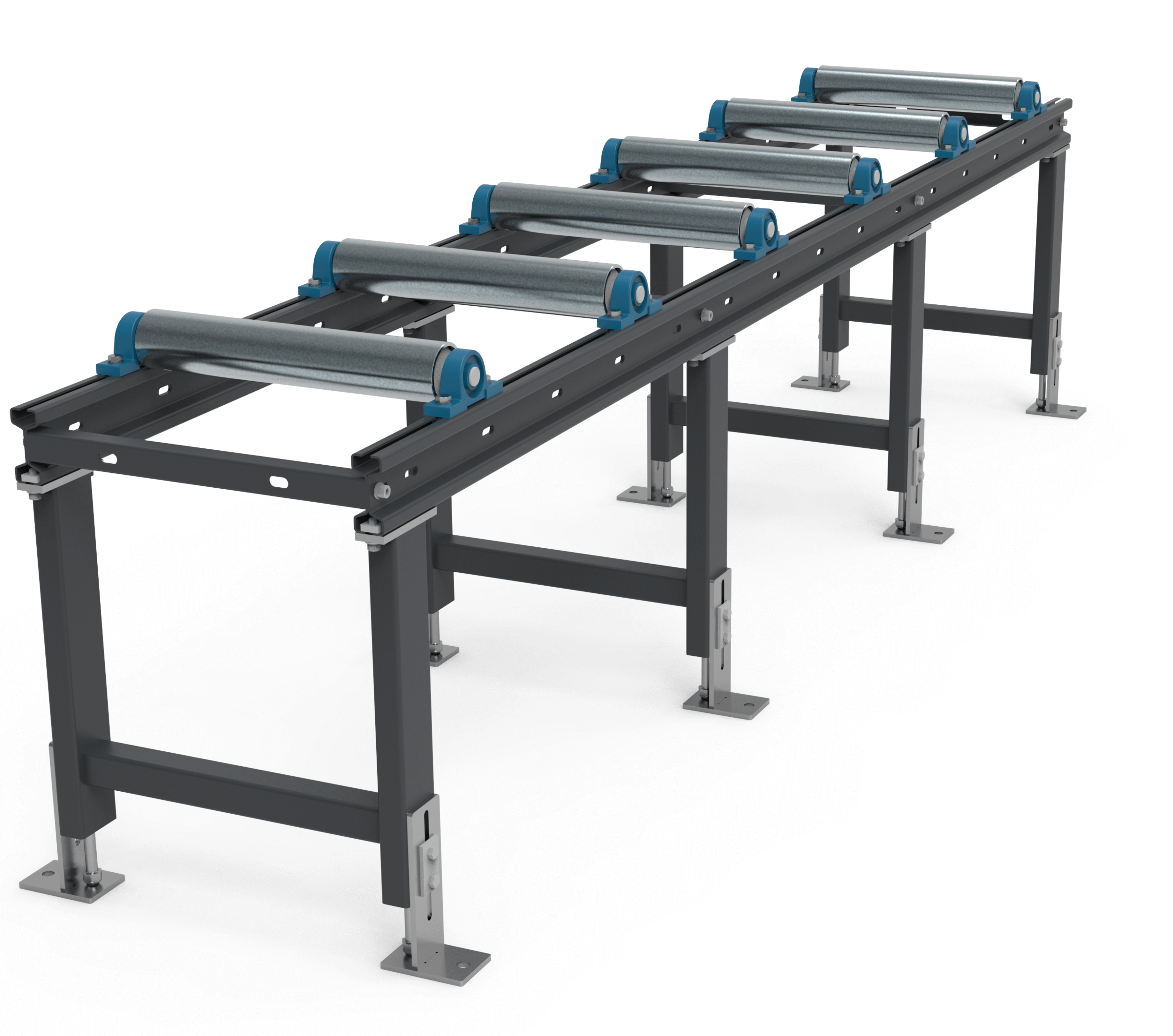

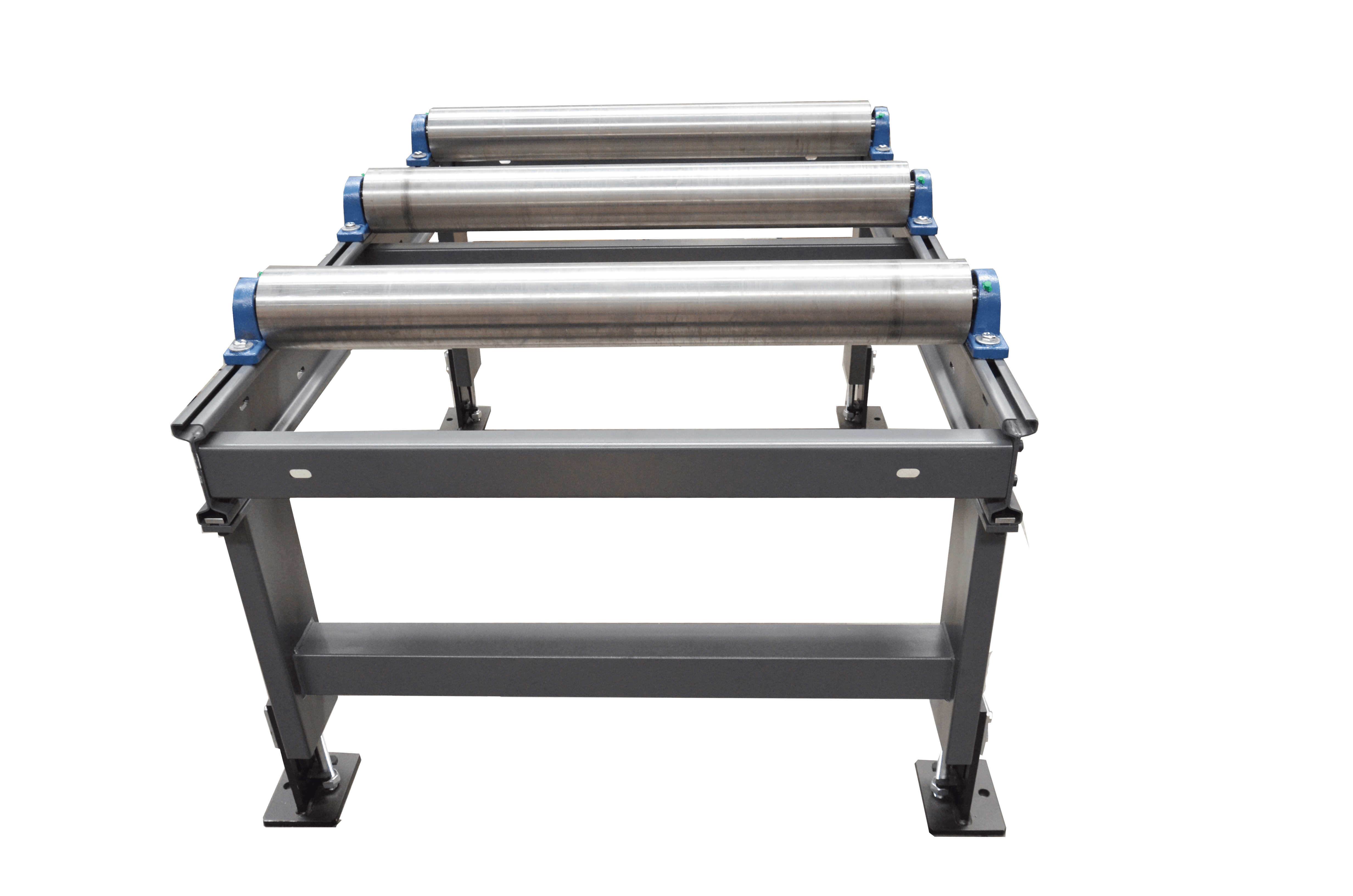

System X/XP

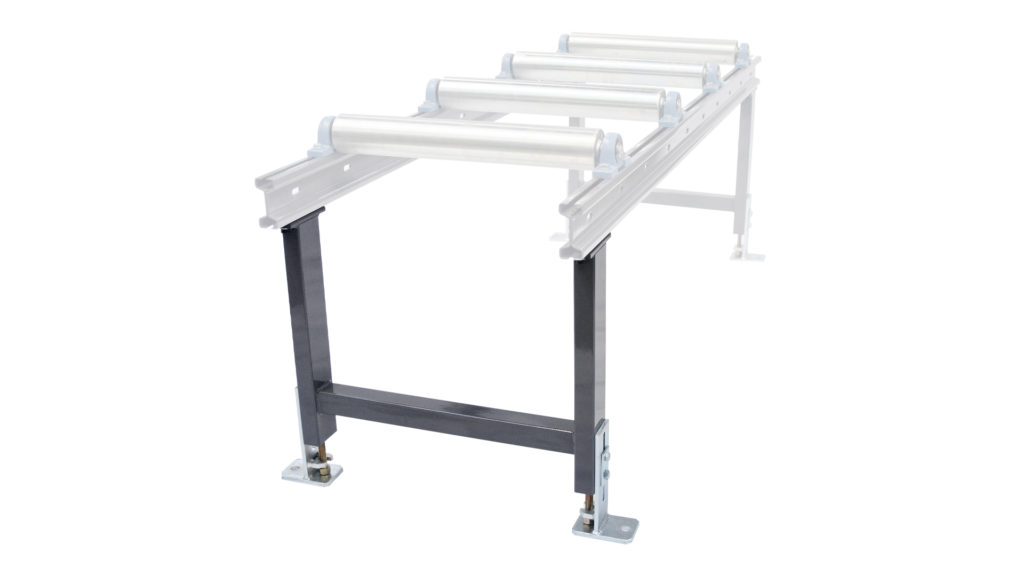

Regulowana wysokość: 730-1130mm

Szerokość: 230mm/330mm/430mm

Nośność: 150kg/mb

Dostępne długości: 2mb/3mb

Średnica rolki: 60mm



Kategoria:

System X/XP  Nowy system podajników X/XP to niespotykana elastyczność i dopasowywanie do indywidualnych potrzeb i warunków.Wysoce elastyczne rozwiązanie do podawania materiałów o dużym ciężarze. Dzięki unikalnemu systemowi profili, system przenośnikowy X/XP może być z łatwością przystosowany do wymagań klienta. Ich nośność można zwiększyć poprzez zmianę rozstawienia rolek. Szeroki zakres łączników i akcesoriów uzupełnia spectrum systemu X/XP.
x2
x3

System X/XP

System X/XP to innowacyjny system podajników, który wyróżnia się unikalną elastycznością. Rozwiązanie to zapewnia łatwe dopasowanie do zróżnicowanych warunków środowiskowych, a zarazem spełnia wiele indywidualnych potrzeb i wymagań inwestorów. System przenośnikowy X/XP charakteryzuje się oryginalną budową profili – ich nośność da się zwiększać, po prostu zmieniając rozstawienie rolek. Uzupełnieniem systemu X/XP jest bogaty wybór łączników i akcesoriów.

Zderzaki w systemie X/XP

Na system X/XP składają się zderzaki ręczne, automatyczne oraz wyposażone w specjalny wyświetlacz. W wariancie ręcznym, skala umieszczona jest na solidnym pręcie. Zderzaki XA w dostępnych długościach 2mb-6mb dysponują też regulowanym ramieniem i zapewniają stabilne mocowanie materiału, co stanowi nieocenioną pomoc w małych i średnich zakładach. Wariant automatyczny XNCA to zderzaki sterowane technologią CNC. W tym przypadku możliwe jest programowanie rozmiarów absolutnych i połączonych, a także mierzenie długości za pomocą magnetycznego systemu pomiarowego na całej długości zderzaka. XNCA zapewnia dodatkową oś pomiarową maszyny, posiada pamięć na 99 programów i oferuje dokładność do 0,1 mm. Zderzaki automatyczne występują w rozmiarach 2mb-7mb. W systemie dostępne także zderzaki XRA, wyposażone w wygodny w obsłudze wyświetlacz cyfrowy. Gwarantują one precyzyjne pomiary wzdłuż całej długości, a ze względu na obecność długowiecznej baterii nie wymagają zasilacza. Zderzaki XRA posiadają ręcznie regulowaną część ruchomą, a położenie na wyświetlaczu pokazywane jest z dokładnością do 0,1 mm.

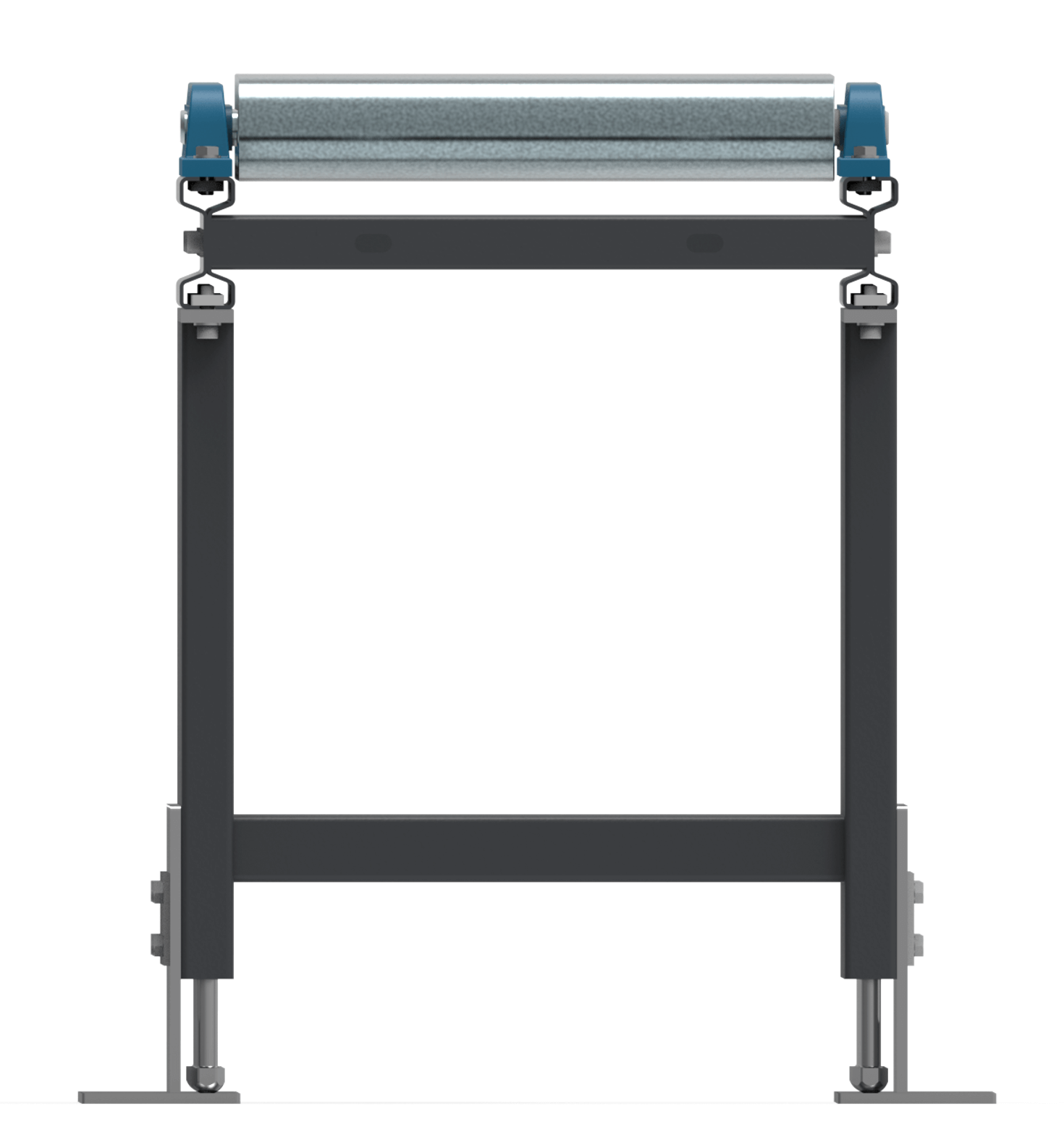

Podajniki rolkowe system X/XP

W zależności od wymagań, podajnik rolkowy system X/XP może korzystać z rolek stałych lub regulowanych. W pierwszym przypadku idealne położenie zapewnia wyrównanie z osią tylnej szczęki zderzaka, dzięki czemu stałe rolki pionowe są w stanie zagwarantować wysoką precyzję, prostszą realizację operacji roboczych oraz zwiększone bezpieczeństwo operatora i osób znajdujących się w otoczeniu maszyny. Regulowane rolki pionowe sprawdzają się natomiast przy cięciu wiązek lub warstw. W połączeniu ze stałą rolką pionową, przenośnik rolkowy z rolkami regulowanymi może skutecznie zabezpieczyć elementy oraz zapobiec zmianom ich kształtu.

Łączniki w systemie X/XP

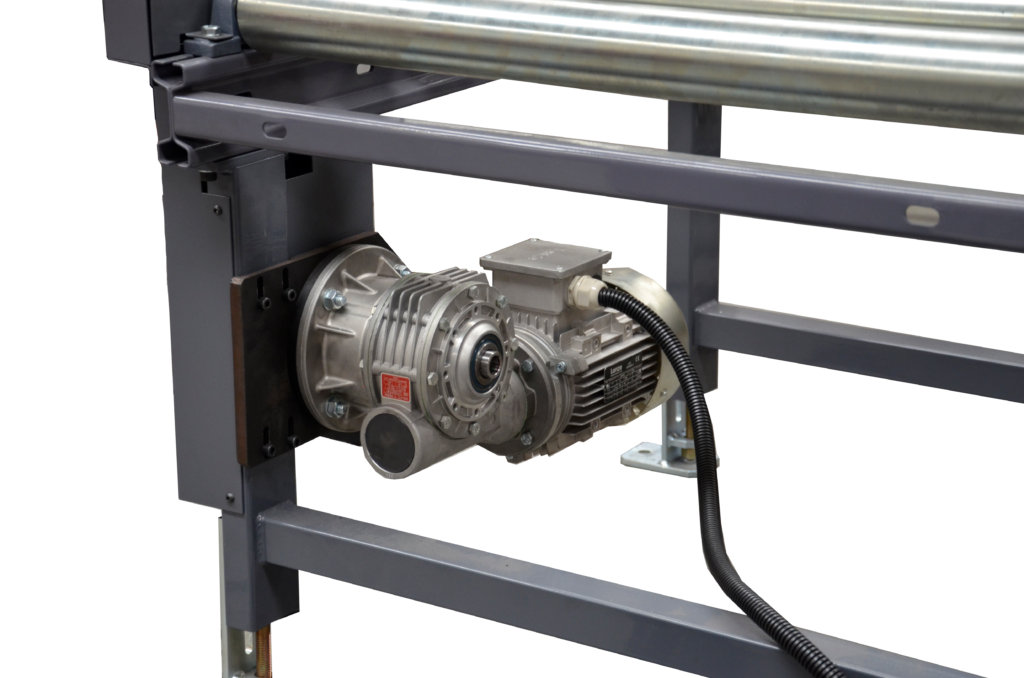

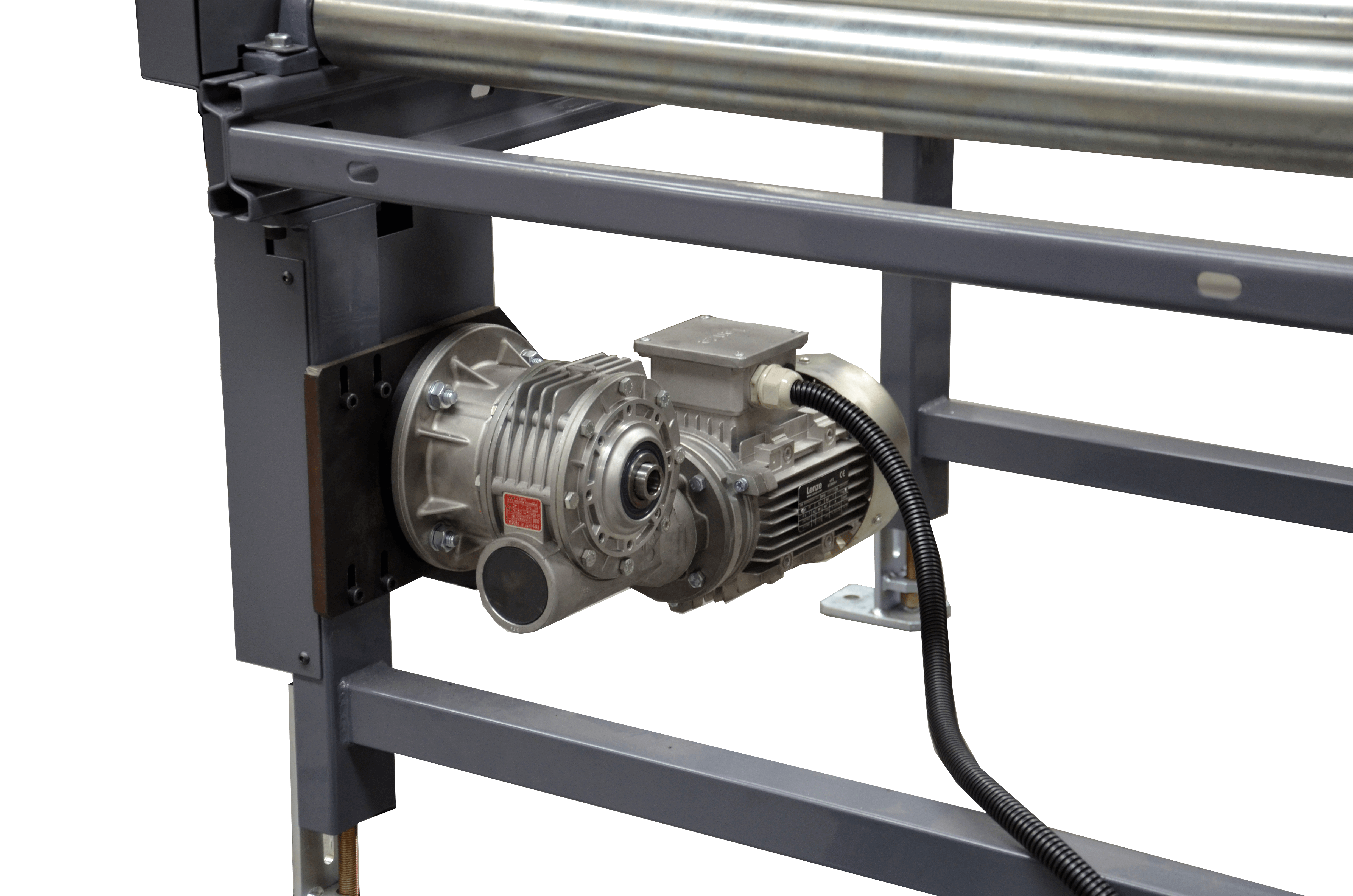

W systemie X/XP dostępne są łączniki prawe oraz lewe. Przy wykonywaniu cięć kątowych przenośniki rolkowe nie powinny być podłączane bezpośrednio do piły, ponieważ mogą ze sobą kolidować na końcowym etapie procesu cięcia. Szczelina między stołem piły a przenośnikiem mogłaby natomiast powodować dodatkowe problemy, np. z podawaniem materiału. Z tego właśnie względu, podajnik rolkowy Bomar seria X/XP łączy się z piłą za pomocą odpowiednich elementów łączących, które zapobiegają występowaniu kolizji. Wyjmowanie rolek przyczynia się natomiast do bezproblemowego zakończenia cięcia. Na życzenie klienta istnieje też możliwość opracowania rozwiązań indywidualnych, np. półautomatycznych pił taśmowych, długich przenośników z napędem, ciężkich ograniczników długości czy podajników poprzecznych.

Zderzaki System X/XP

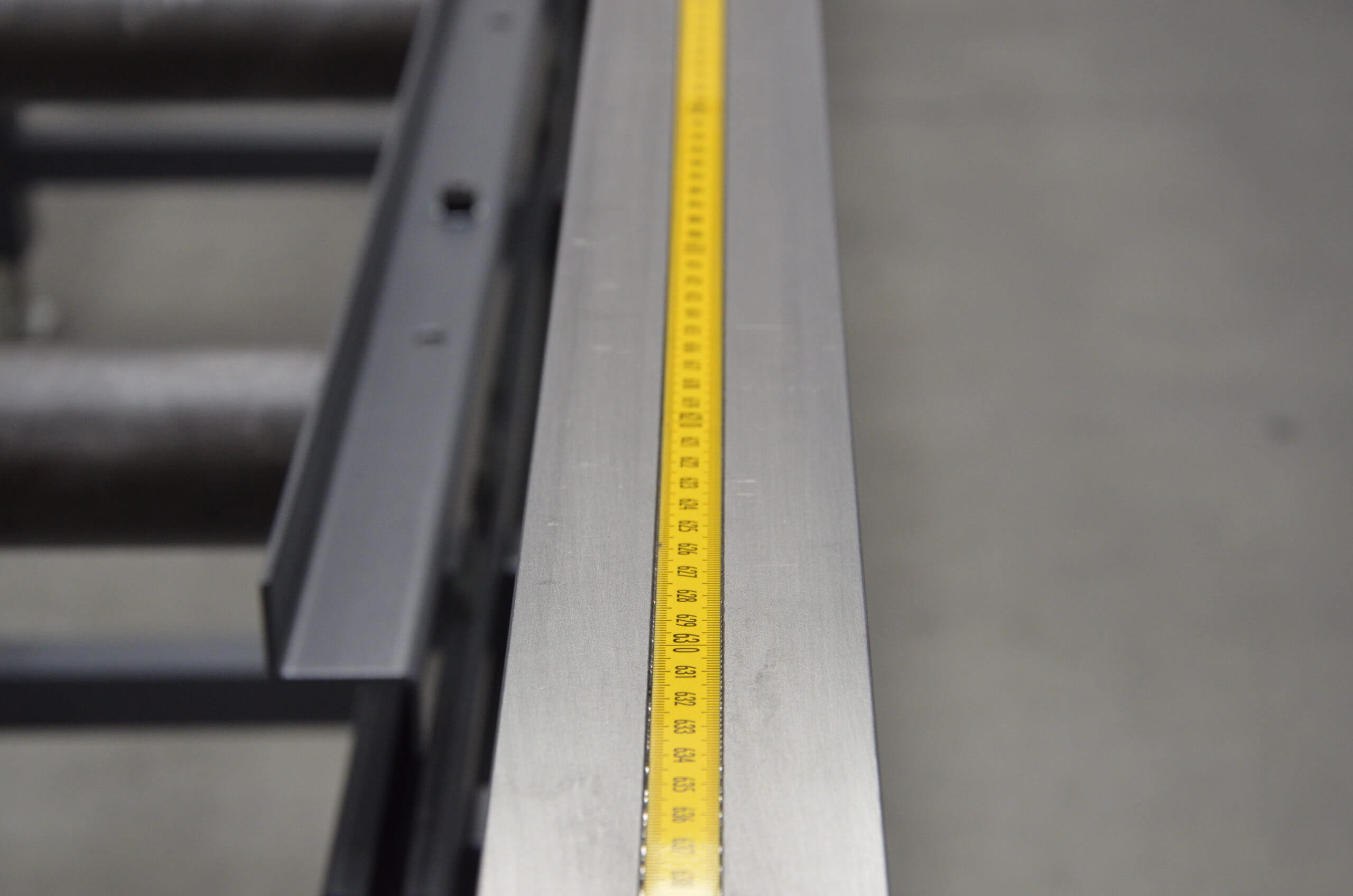

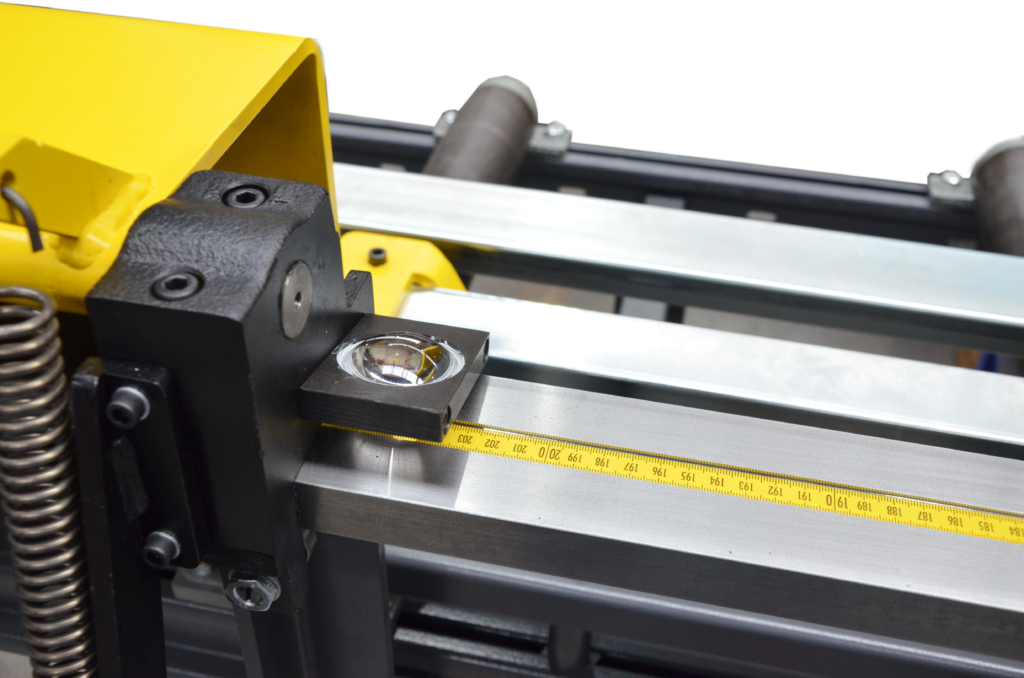

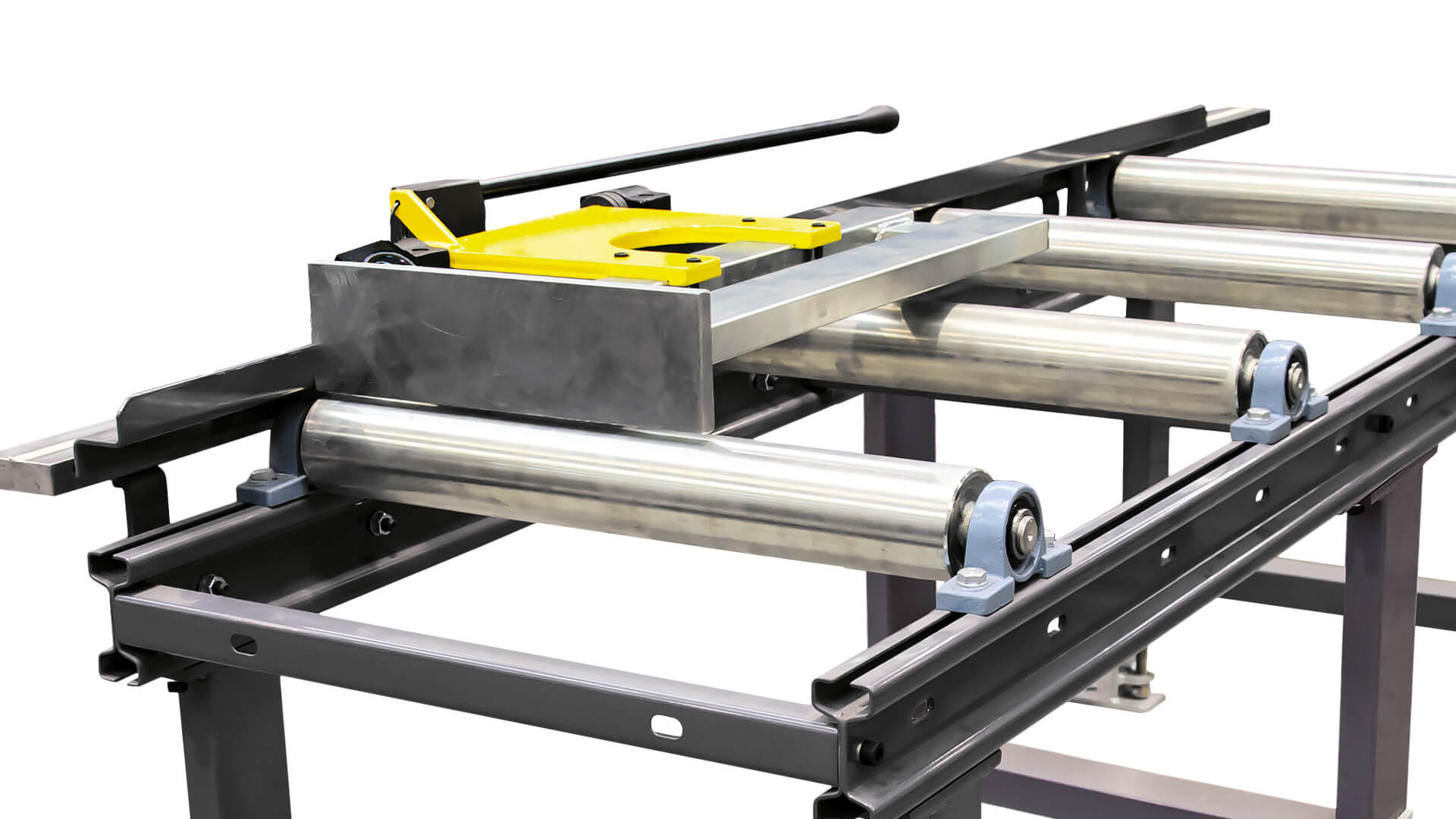

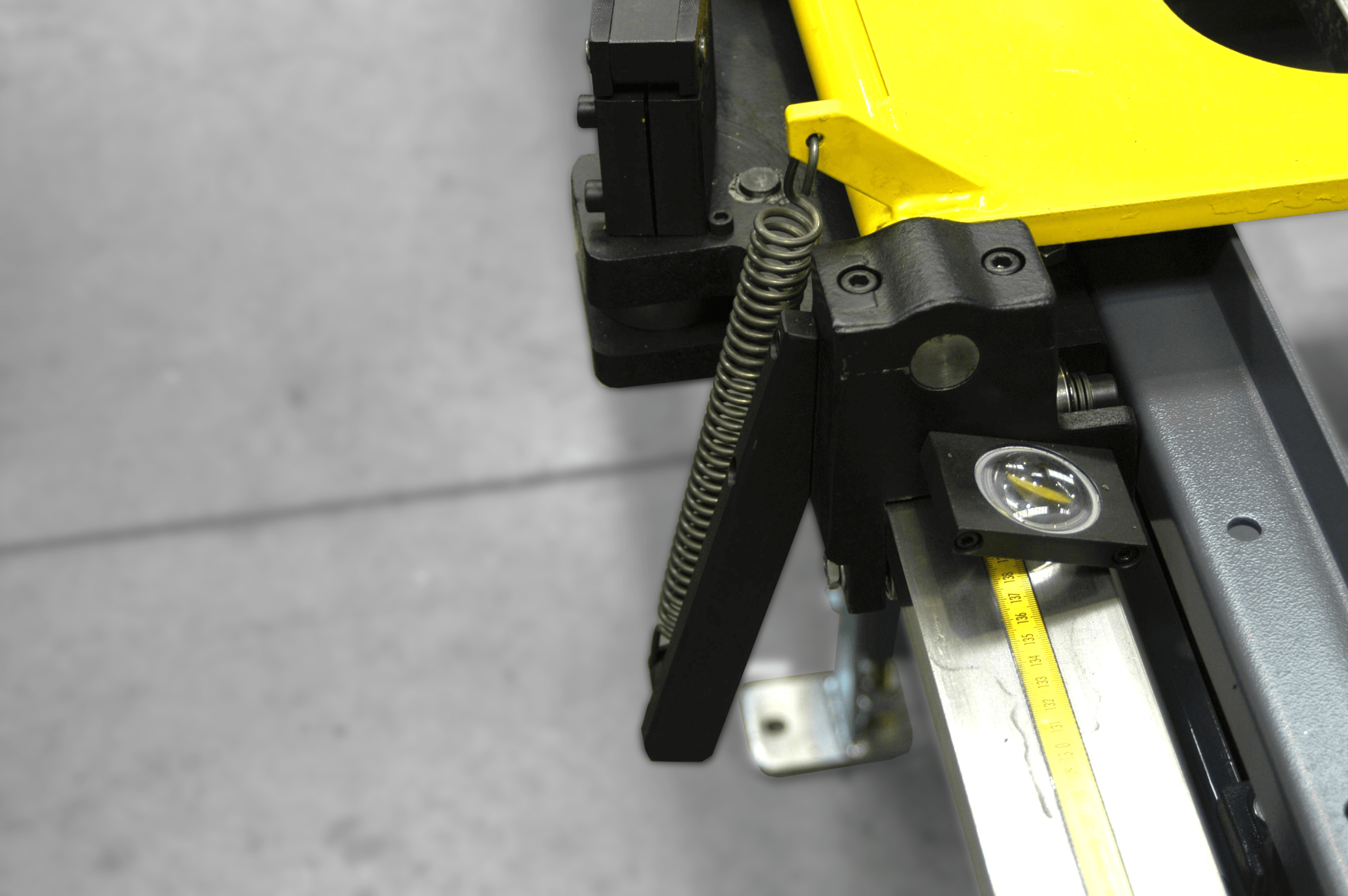

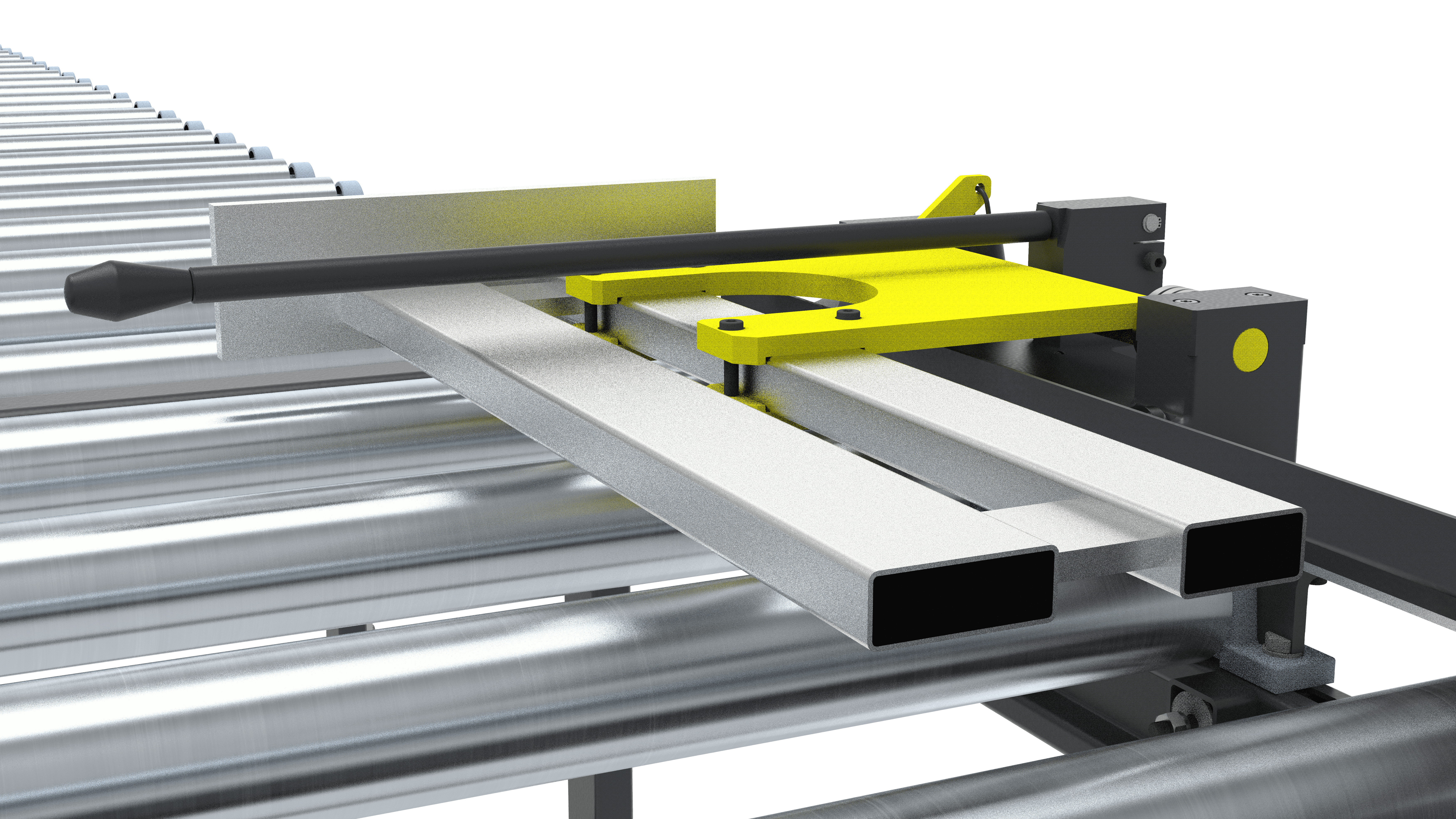

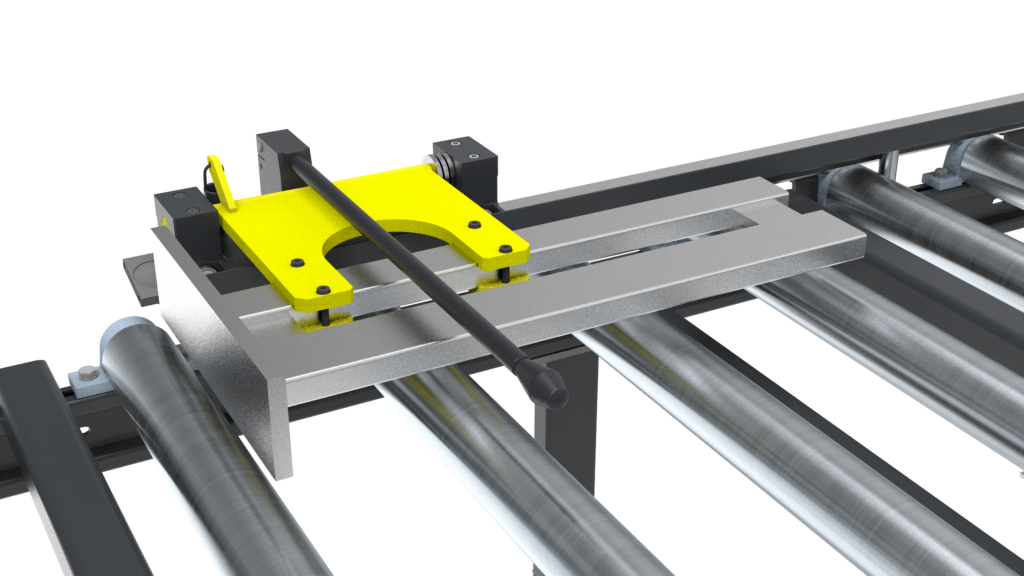

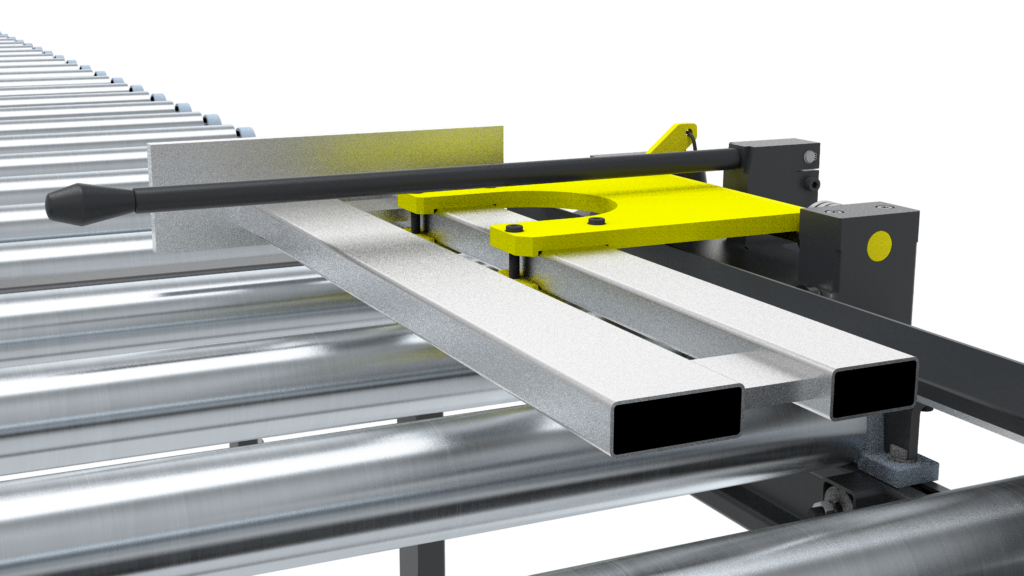

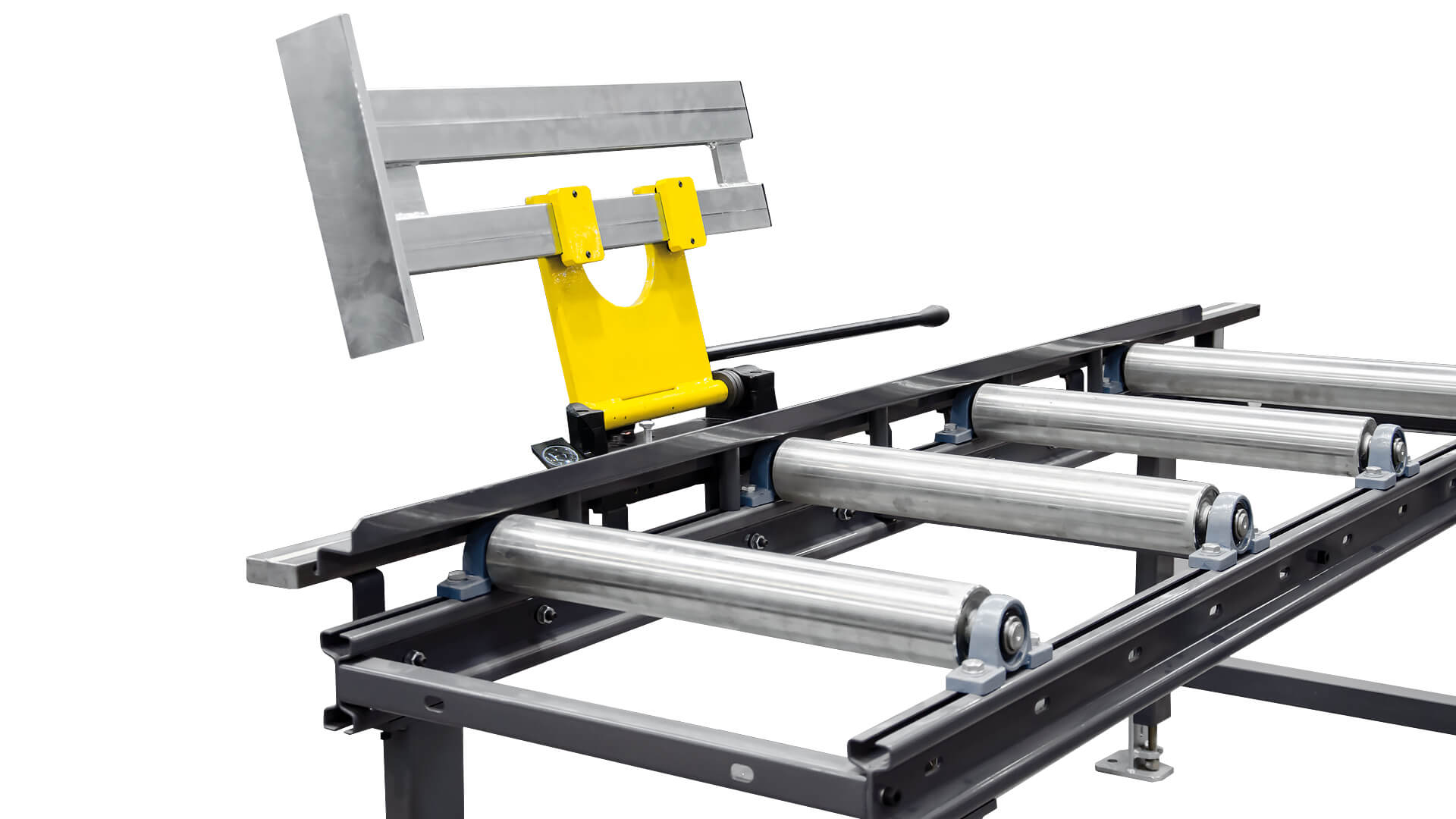

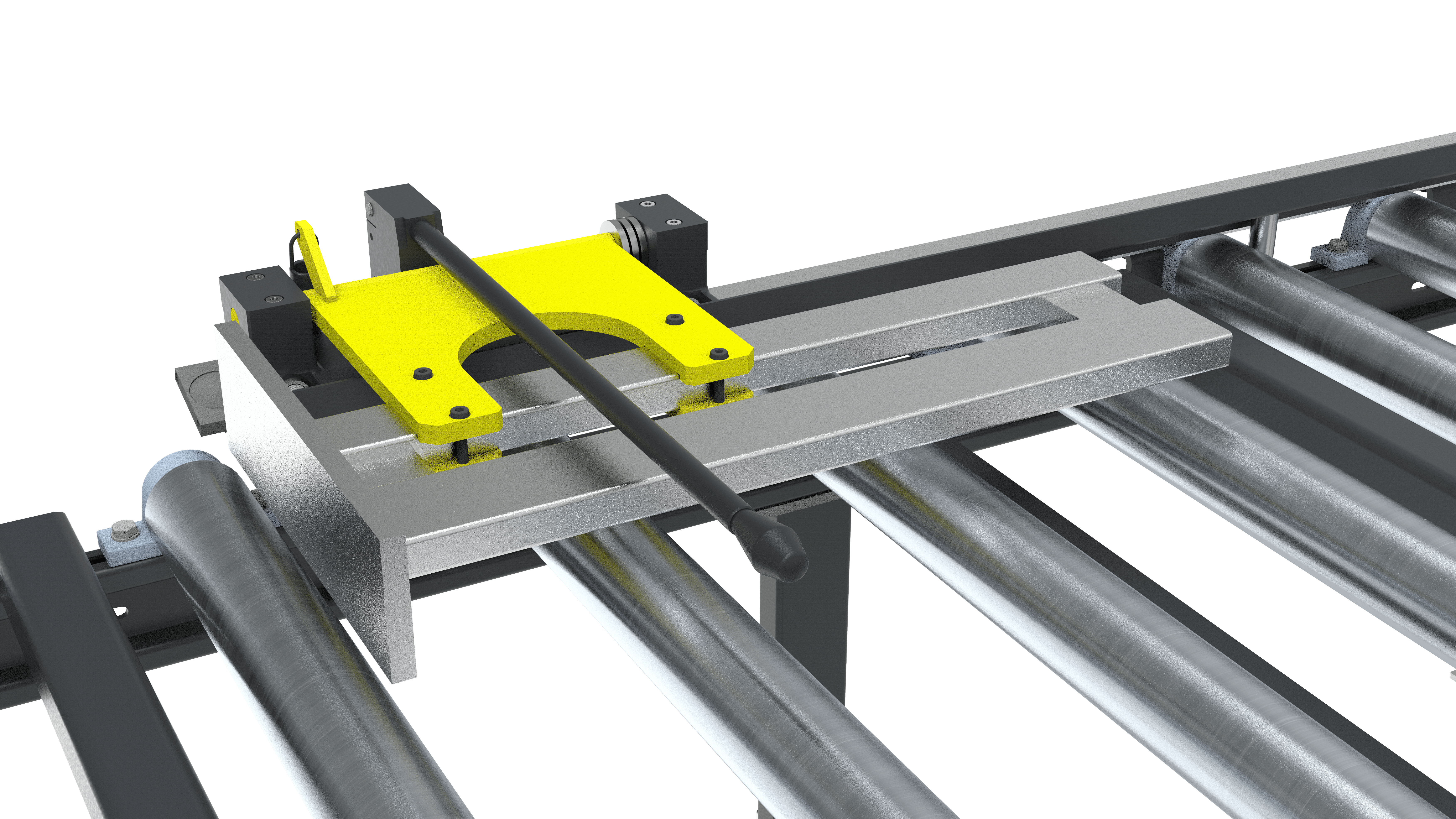

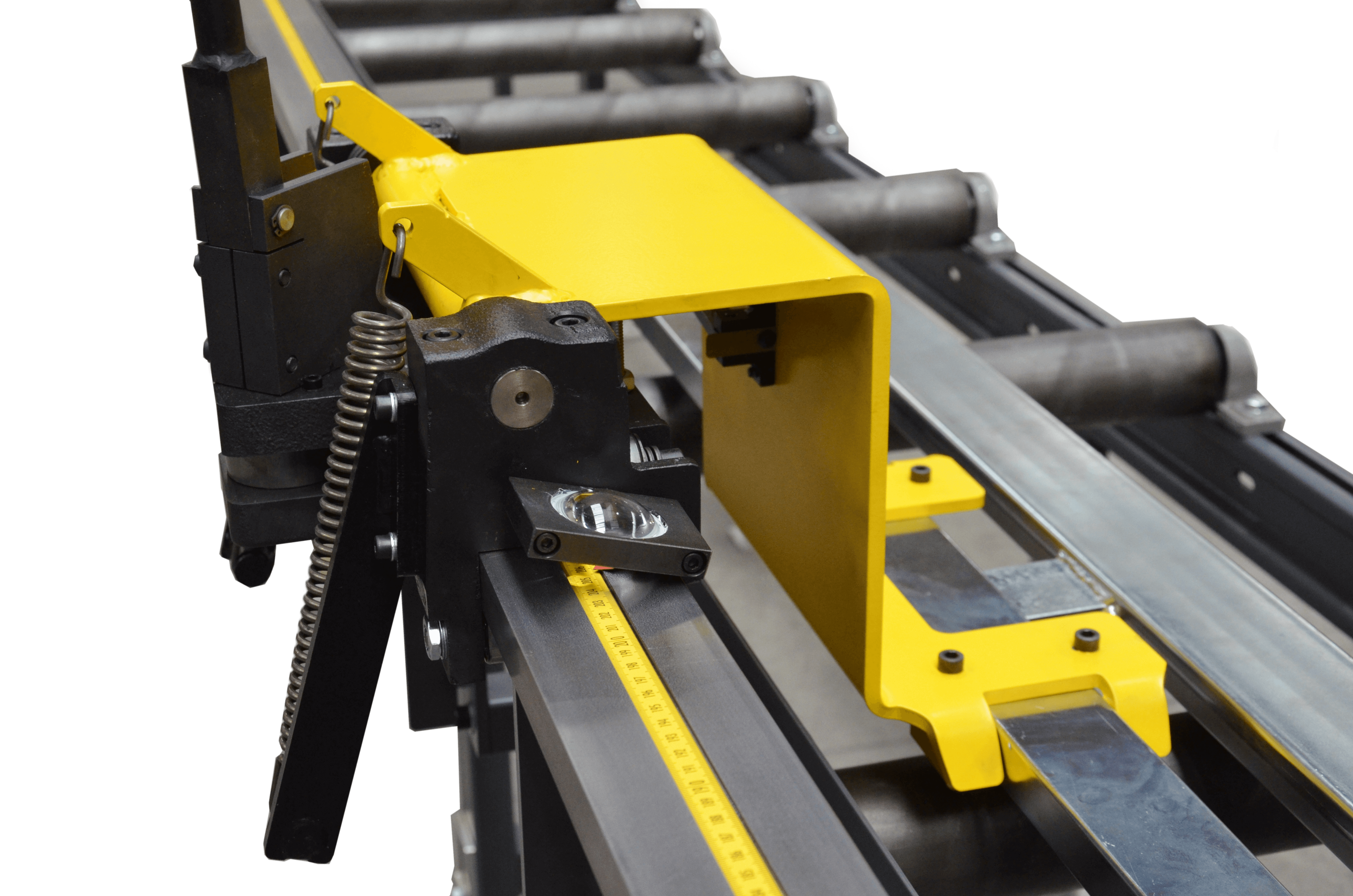

P1030042Ręczne XA

  • Skala umieszczona na solidnym pręcie
  • Regulowane ramię i stabilne mocowanie materiału
  • Niezawodna pomoc w małych i średnich zakładach.
  • Dostępne długości od 2mb-6mb.

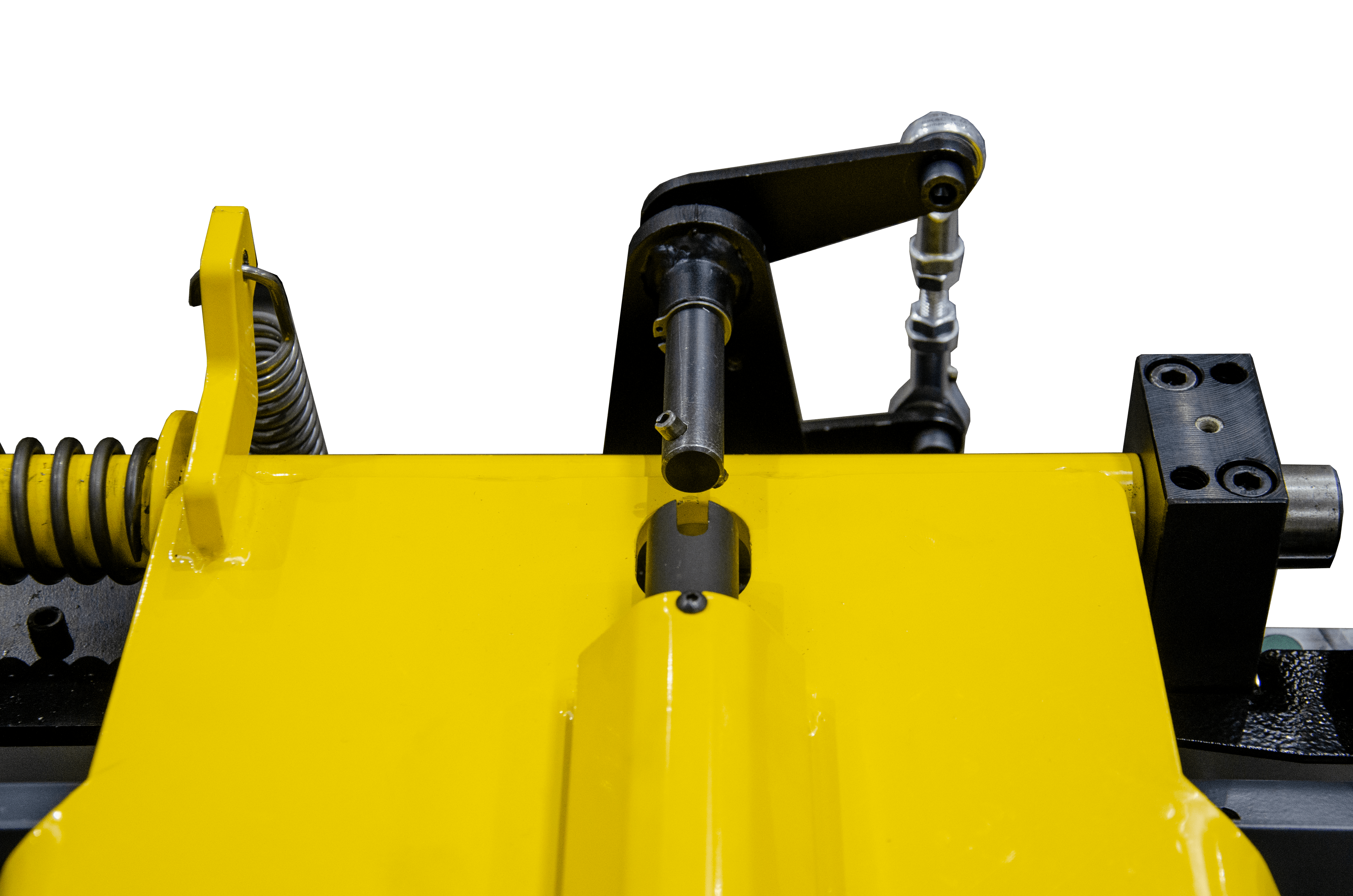

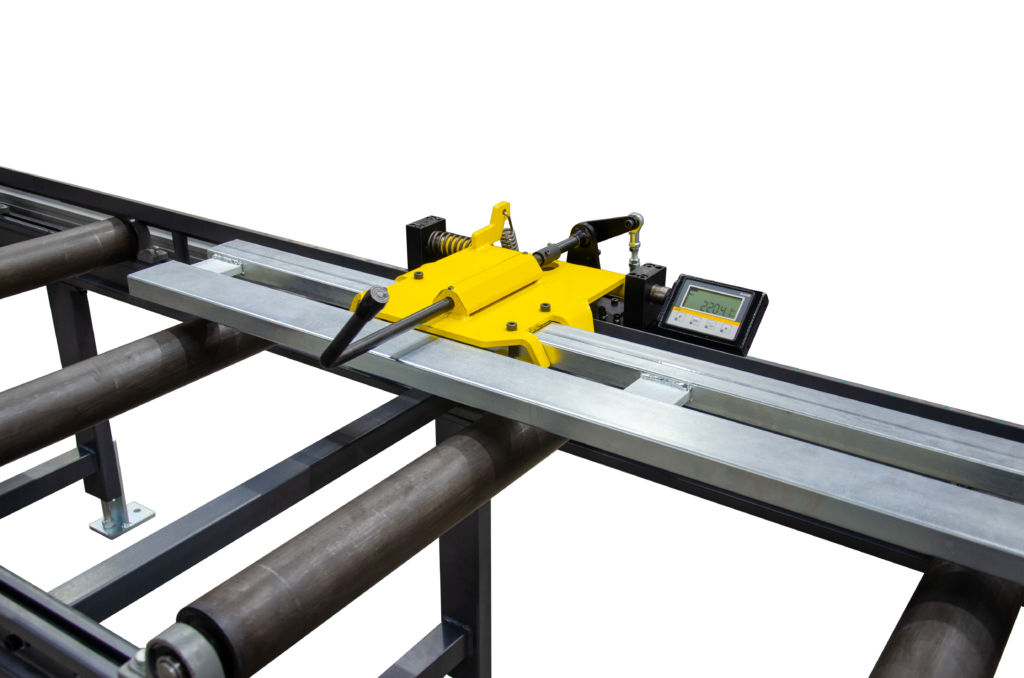

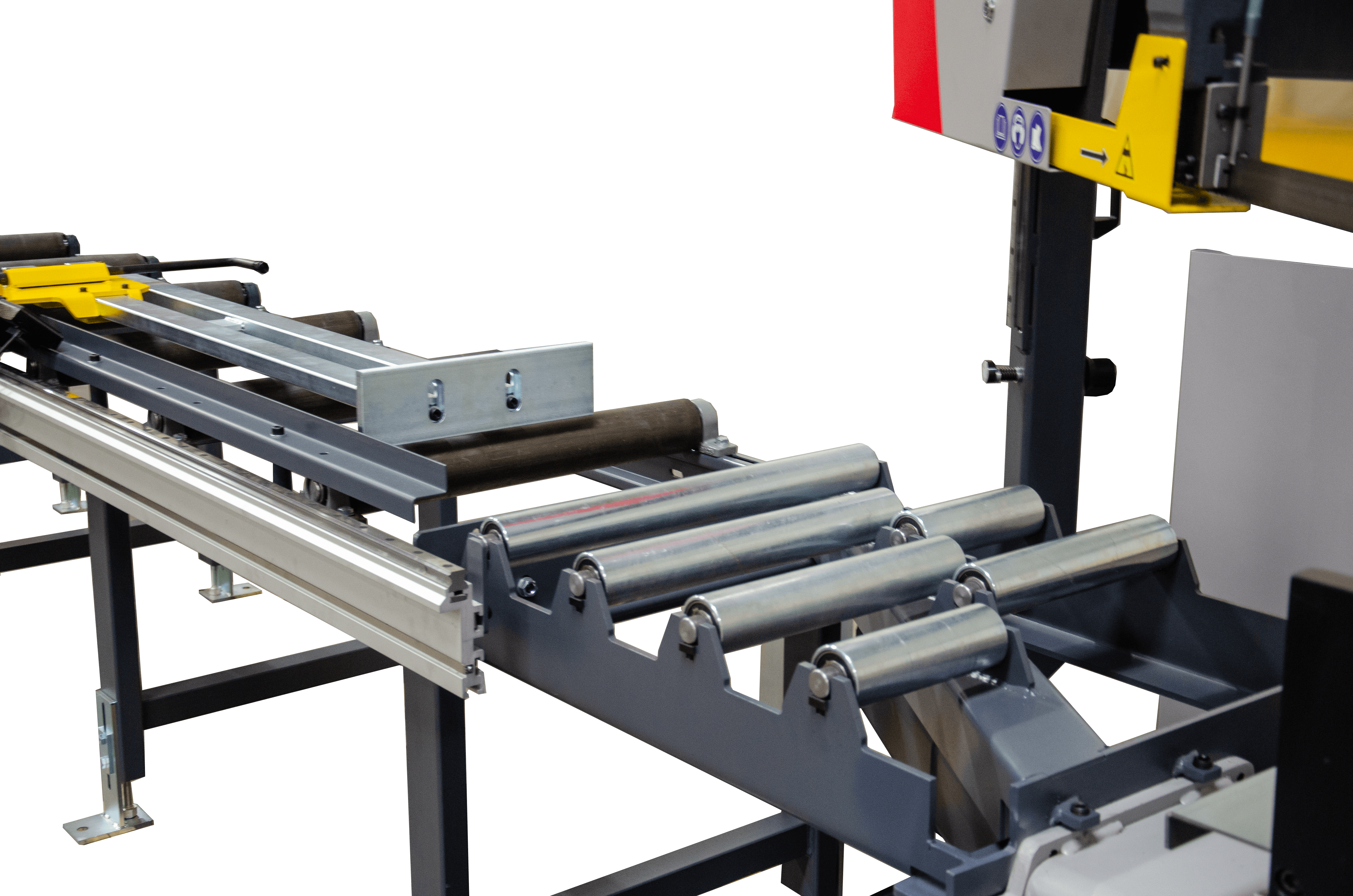

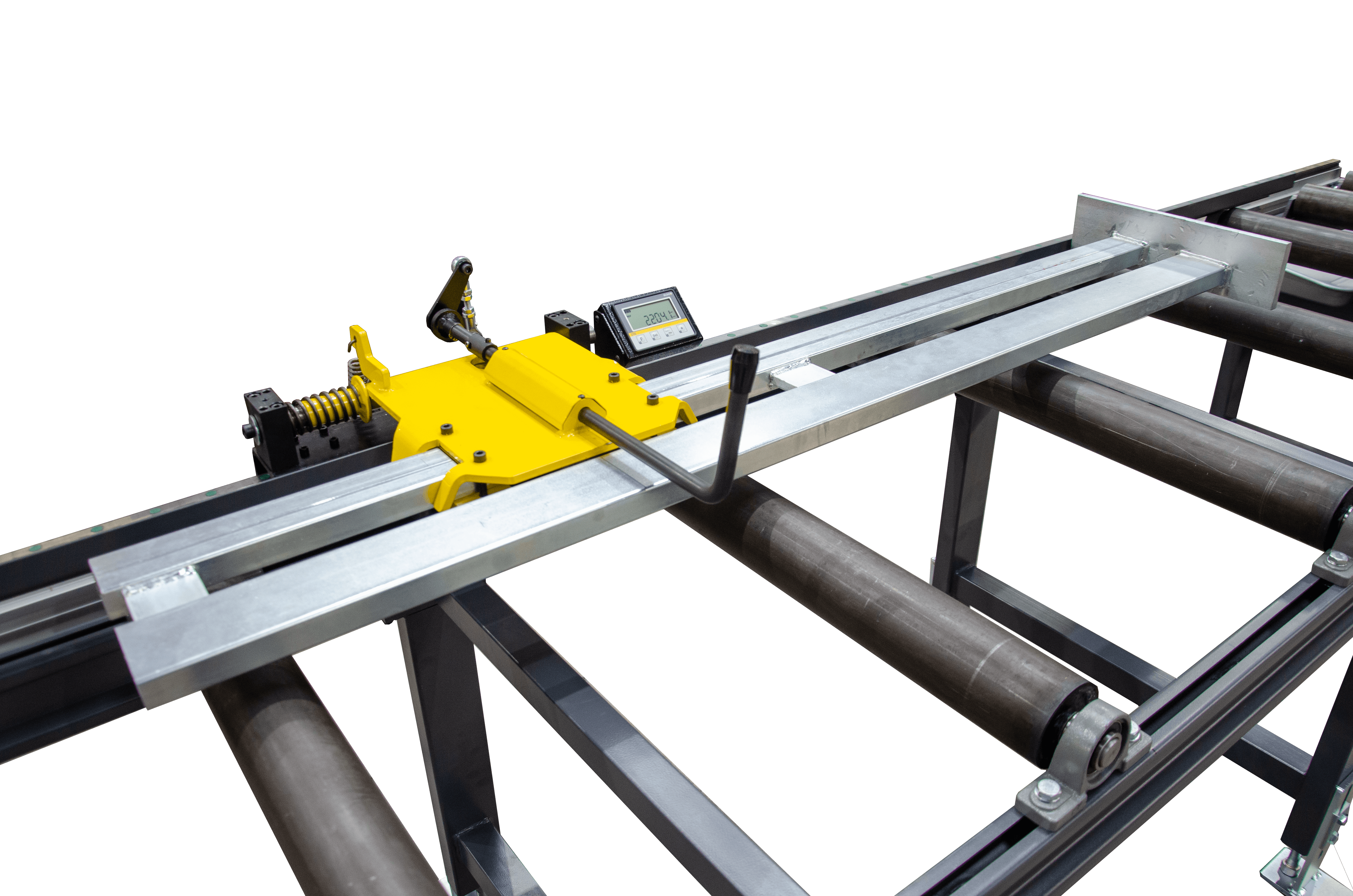

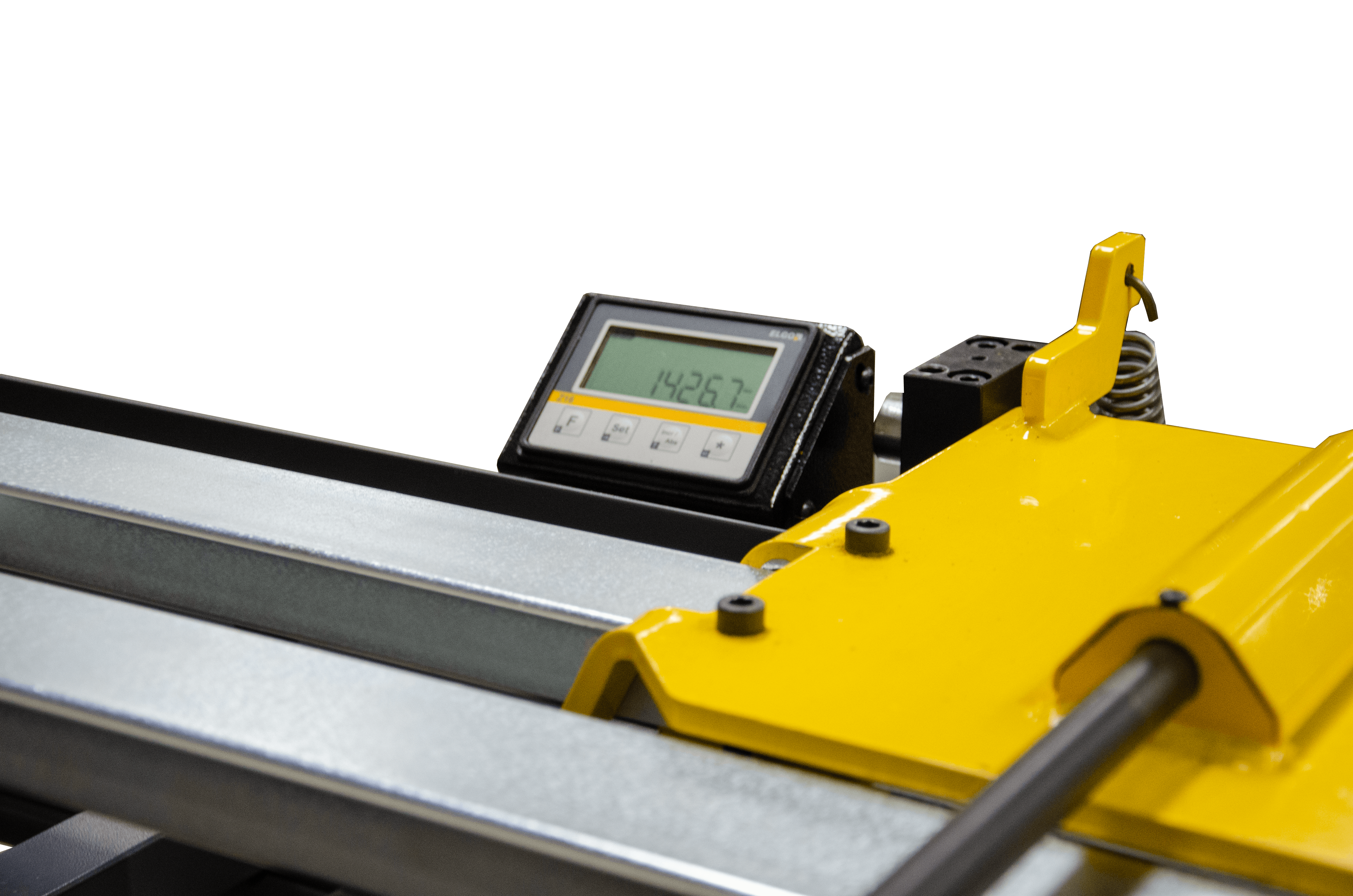

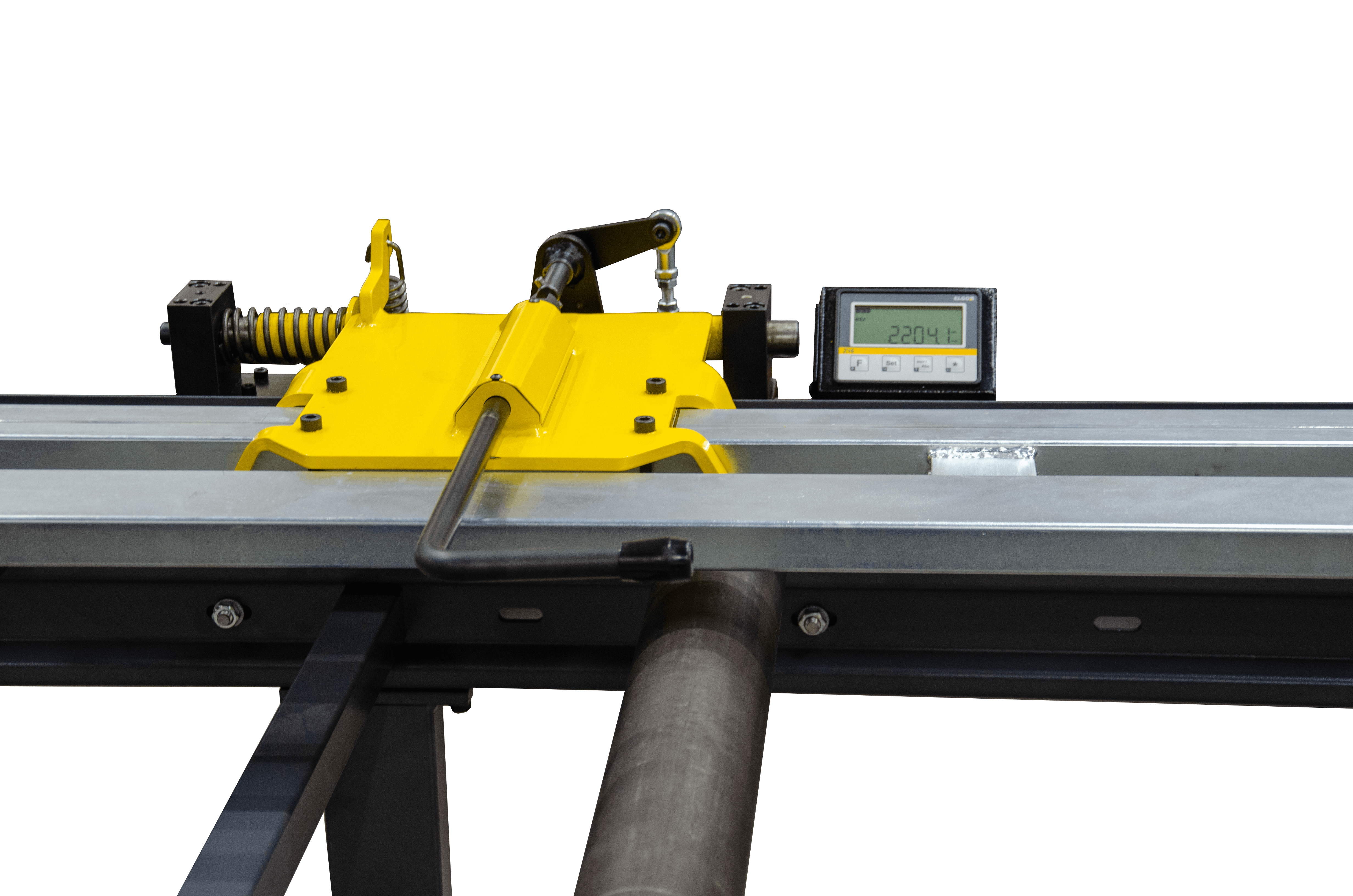

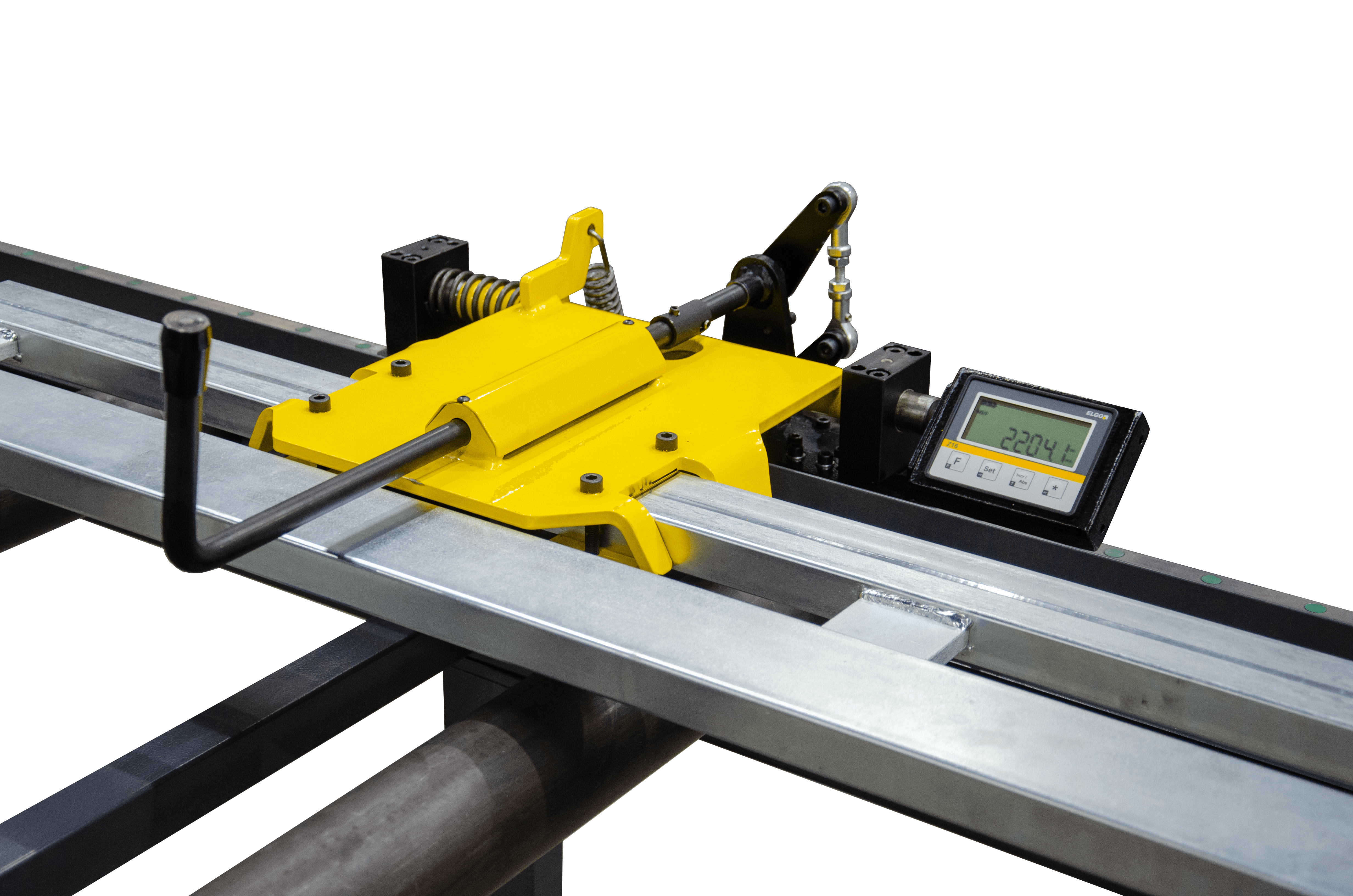

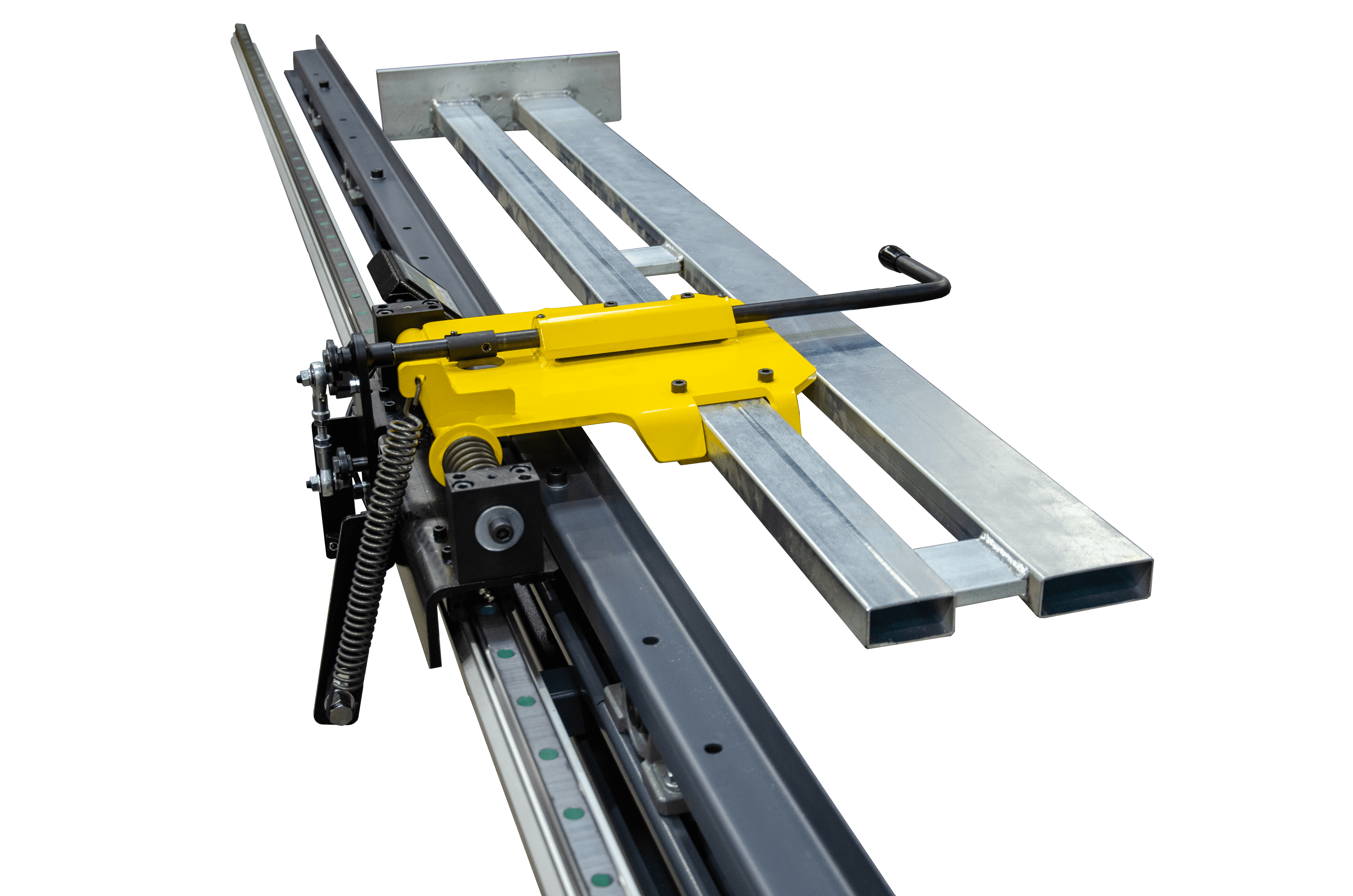

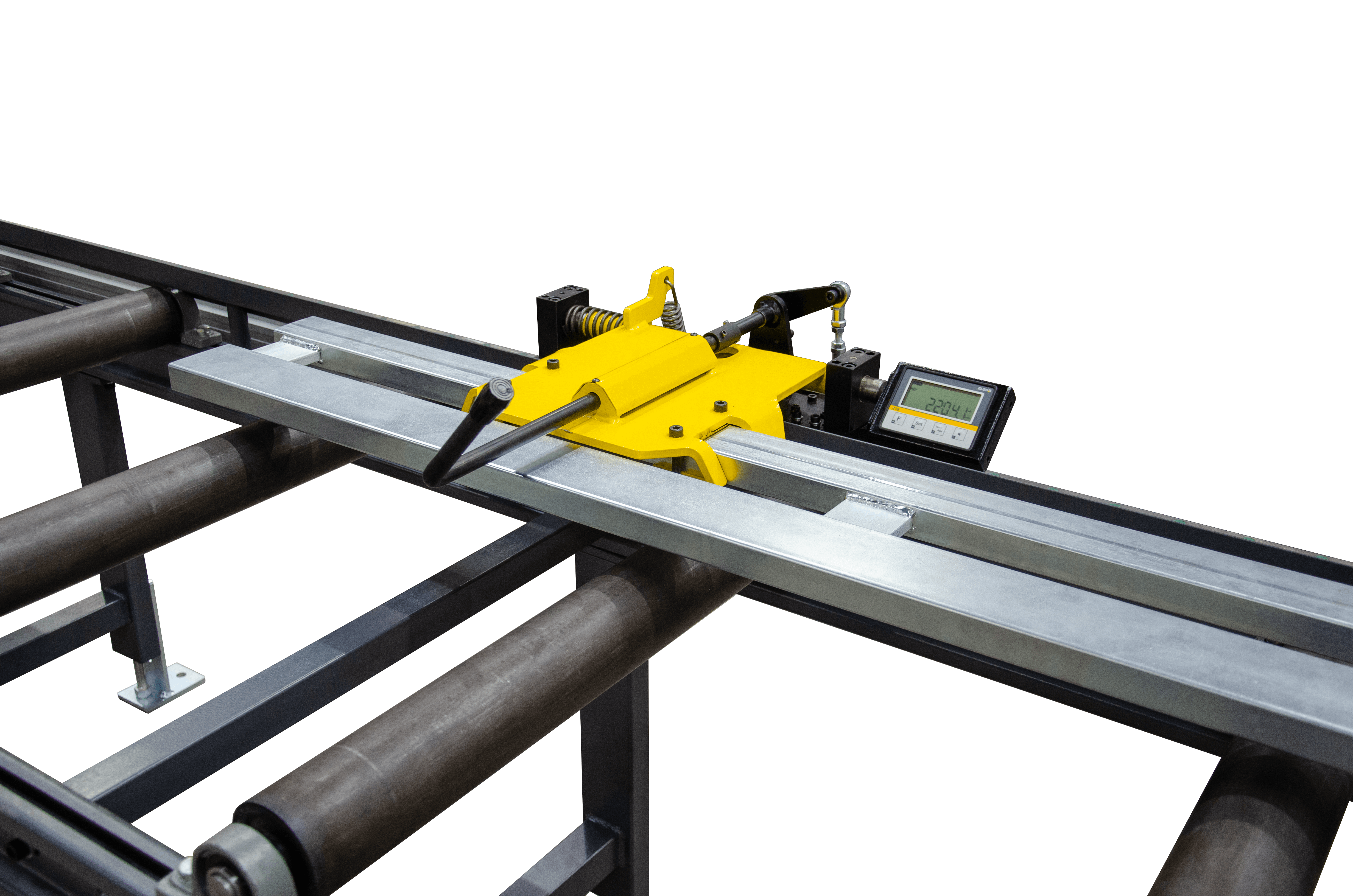

mra3Z wyświetlaczem XRA

  • Łatwy w obsłudze wyświetlacz cyfrowy
  • Bez dodatkowego zasilacza,z długowieczną baterią
  • Zapewnia precyzyjne pomiary wzdłuż całej długości
  • Część ruchoma zderzaka regulowana ręcznie
  • Położenie jest pokazywane na wyświetlaczu z dokładnością do 0,1 mm.
















mnca

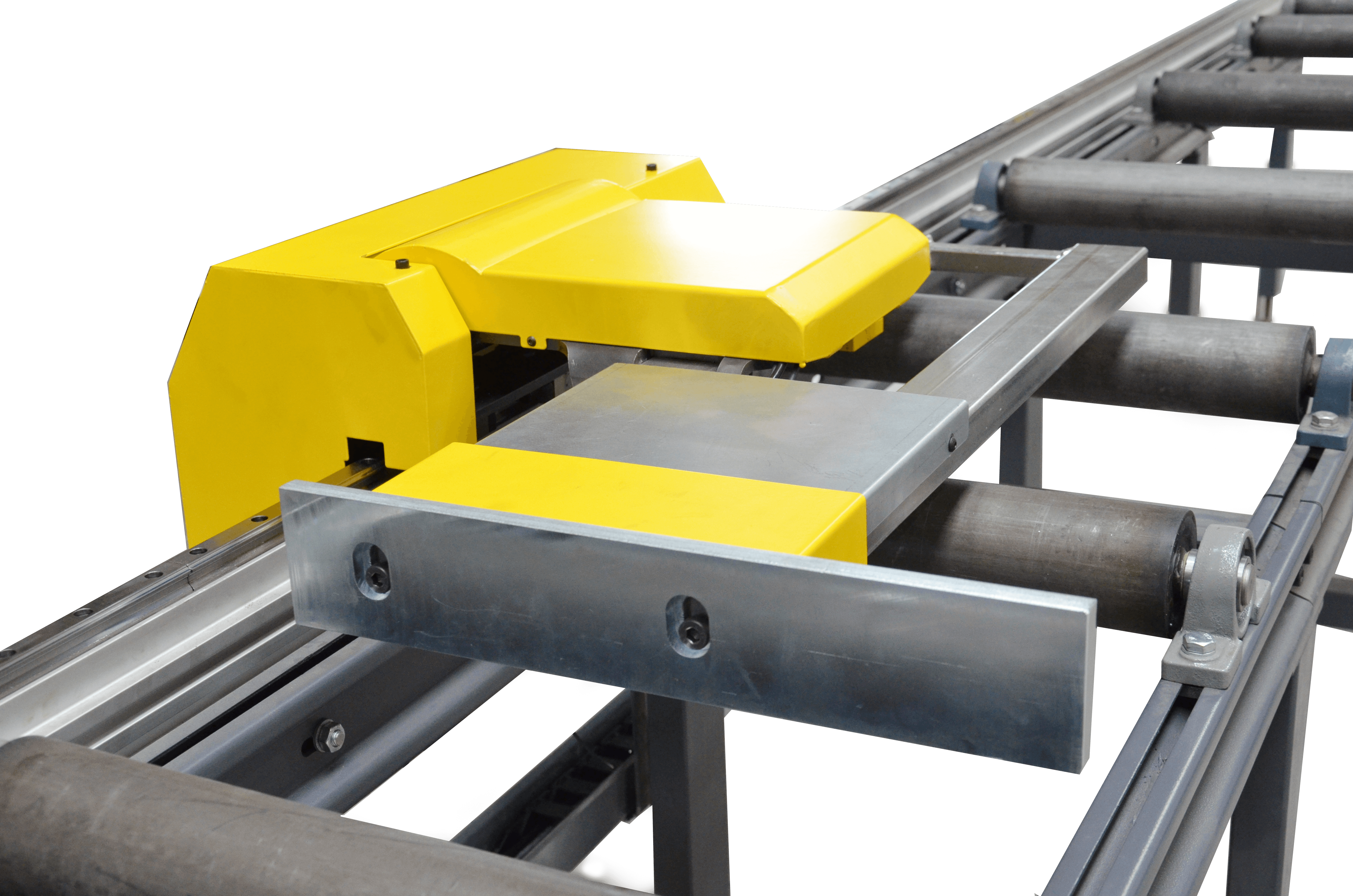

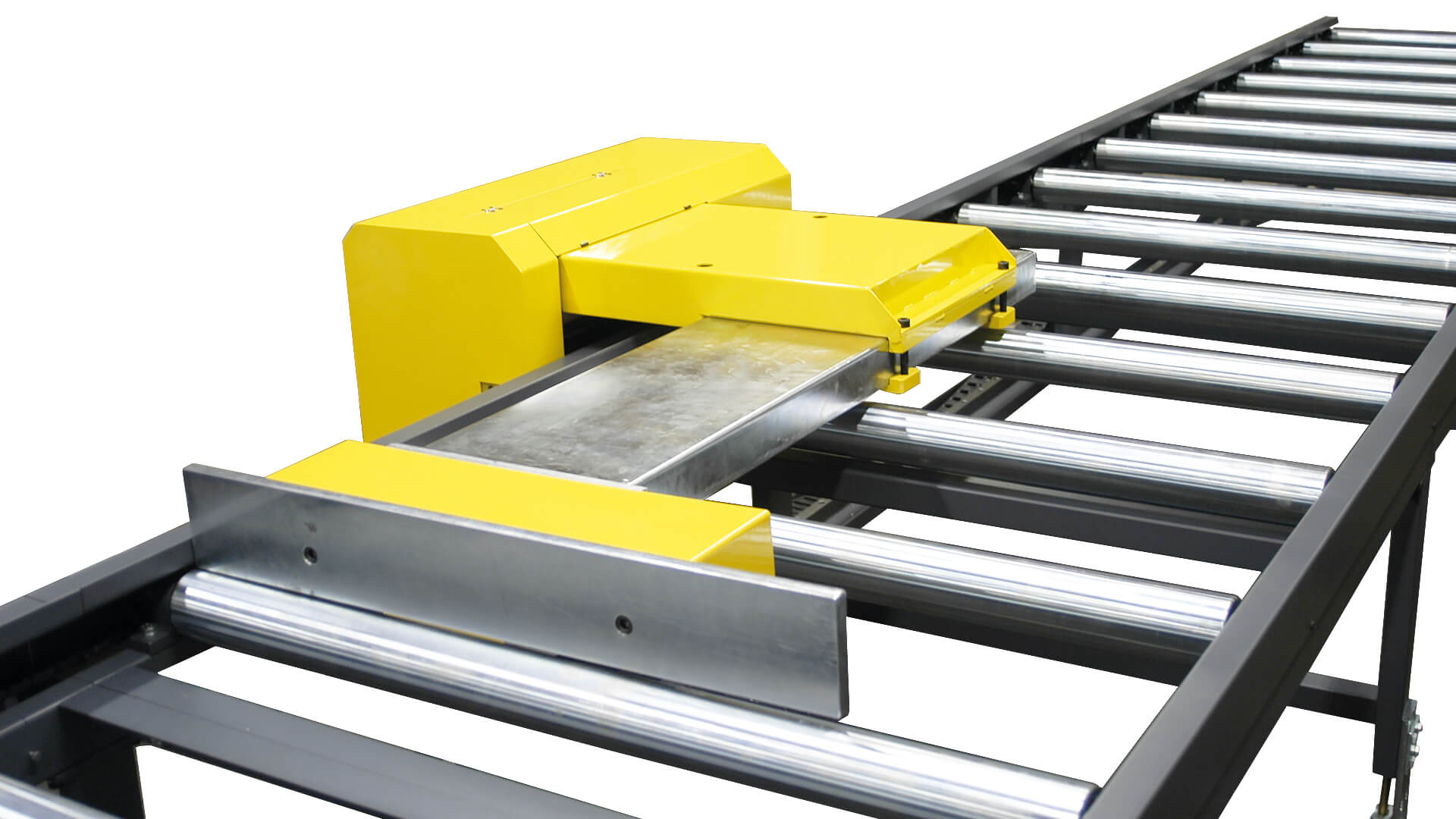

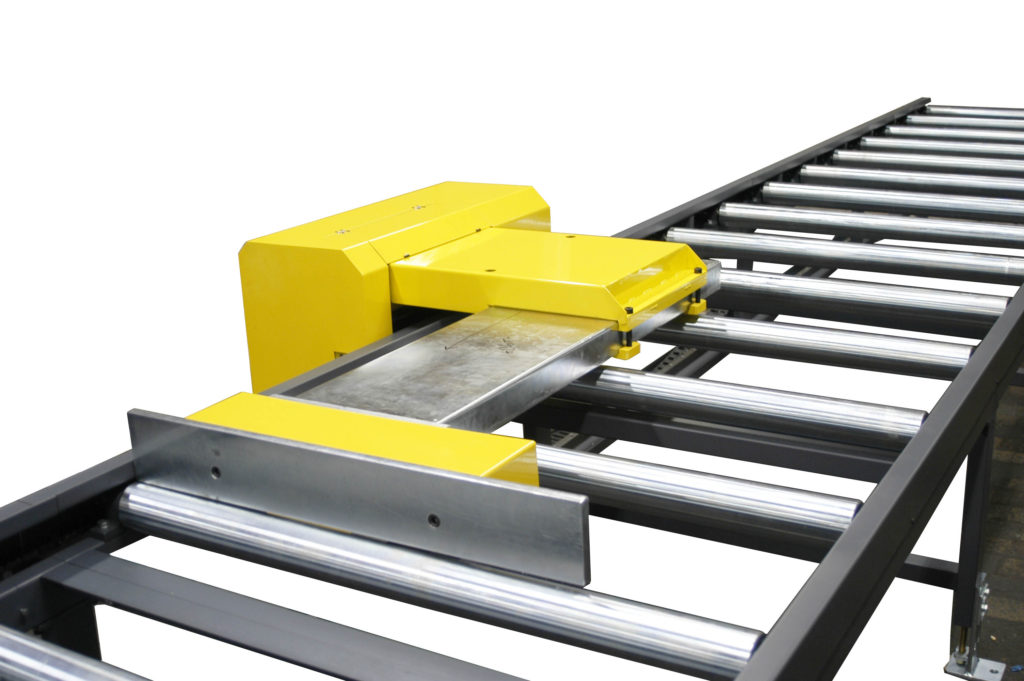

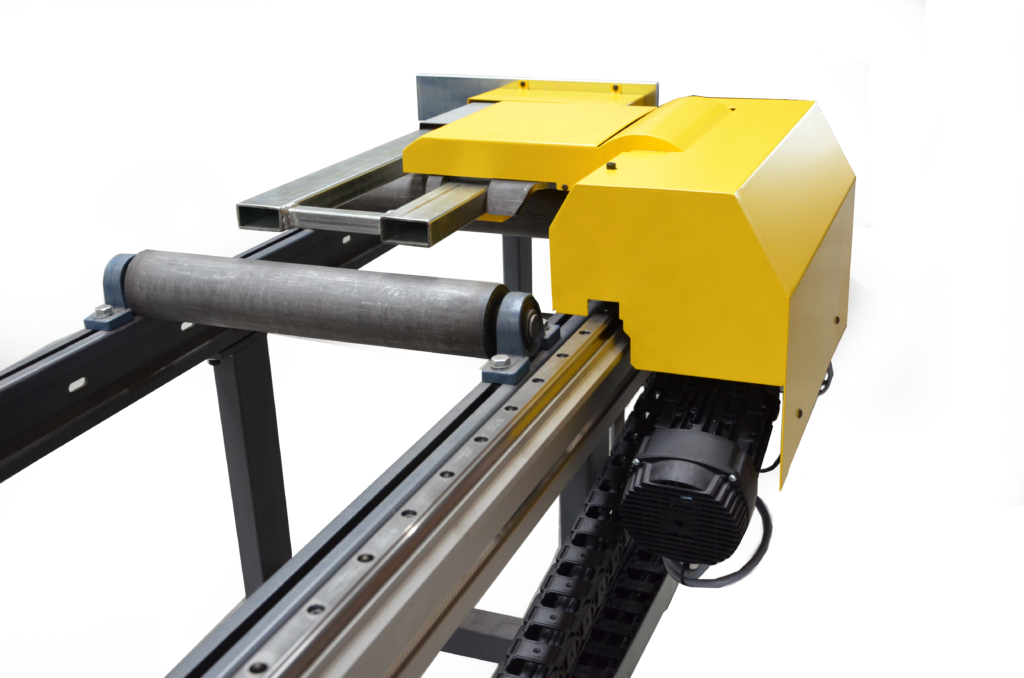

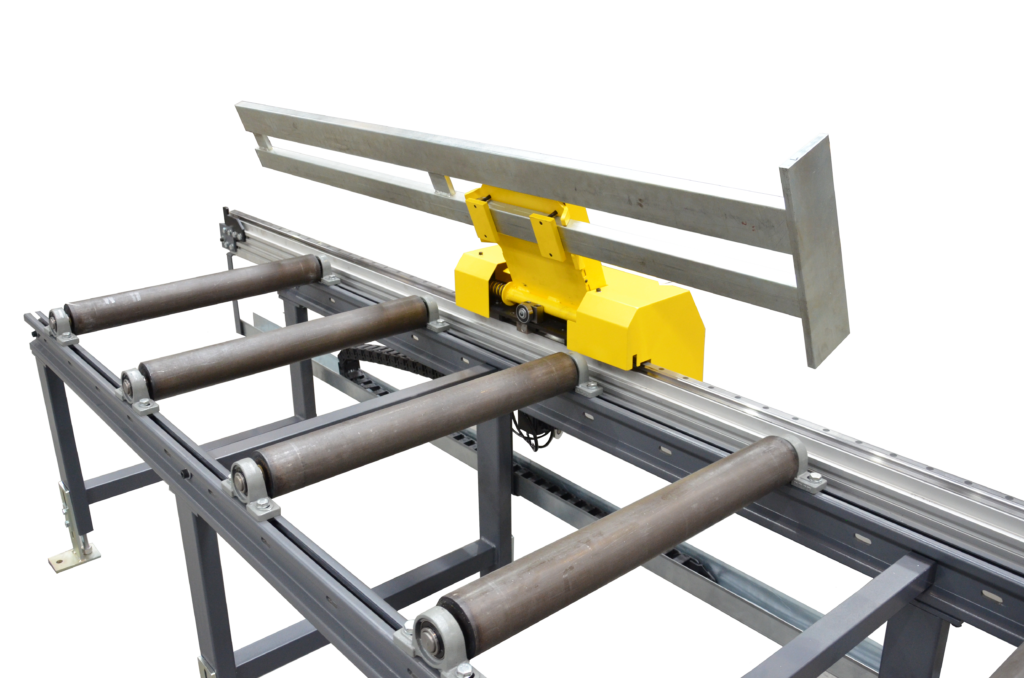

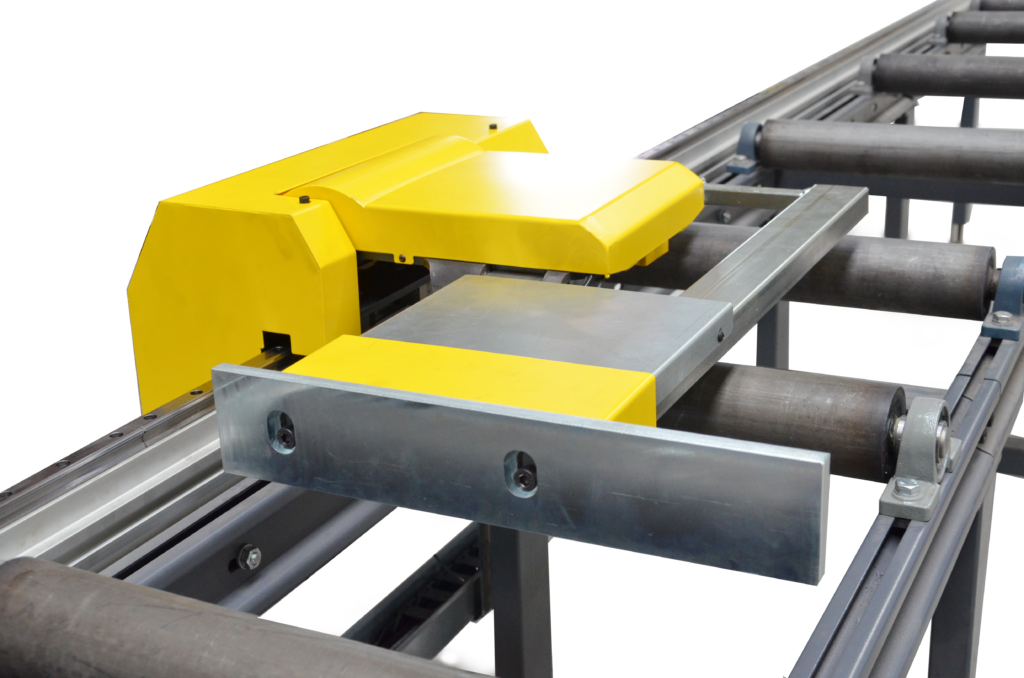

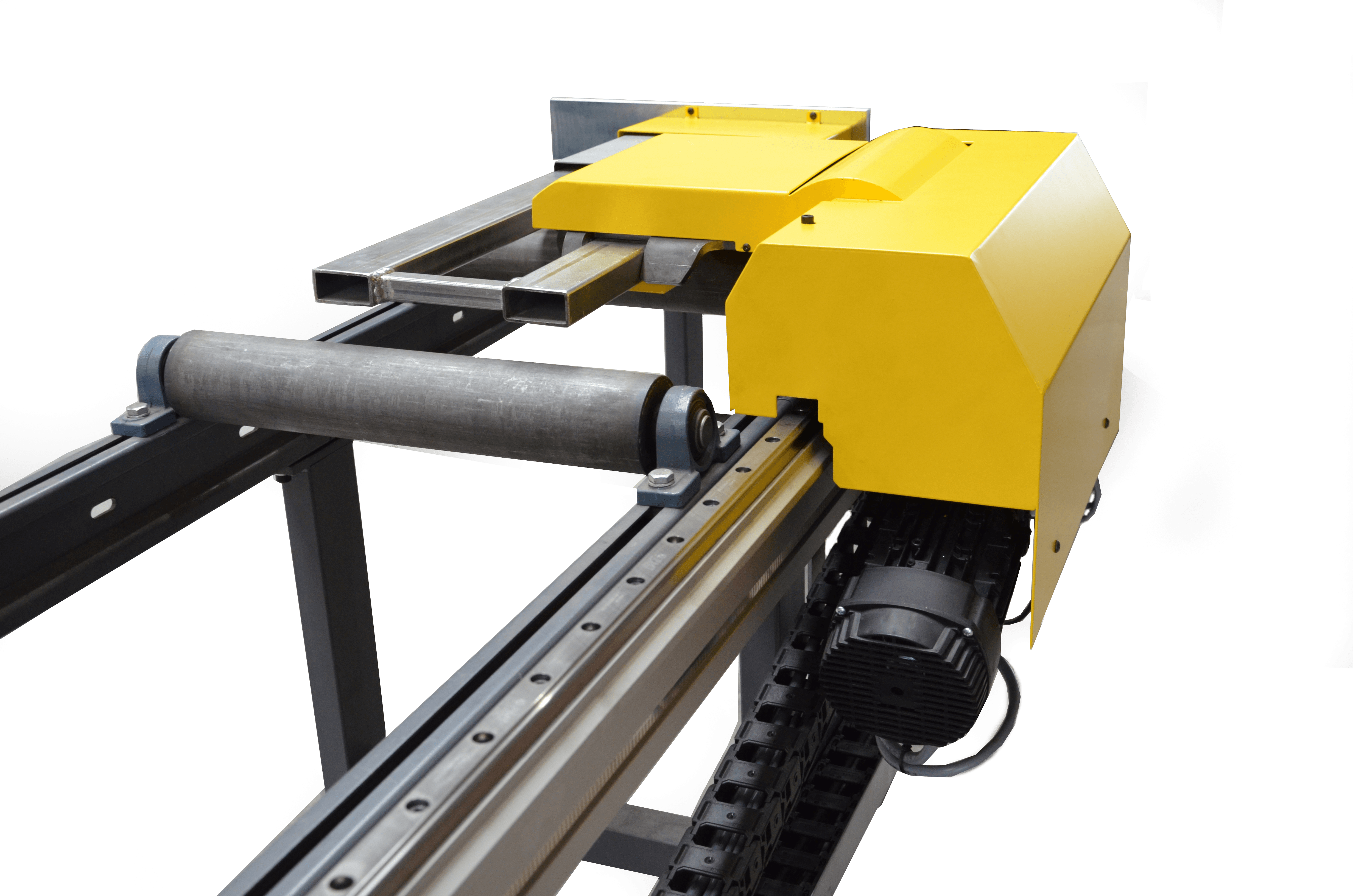

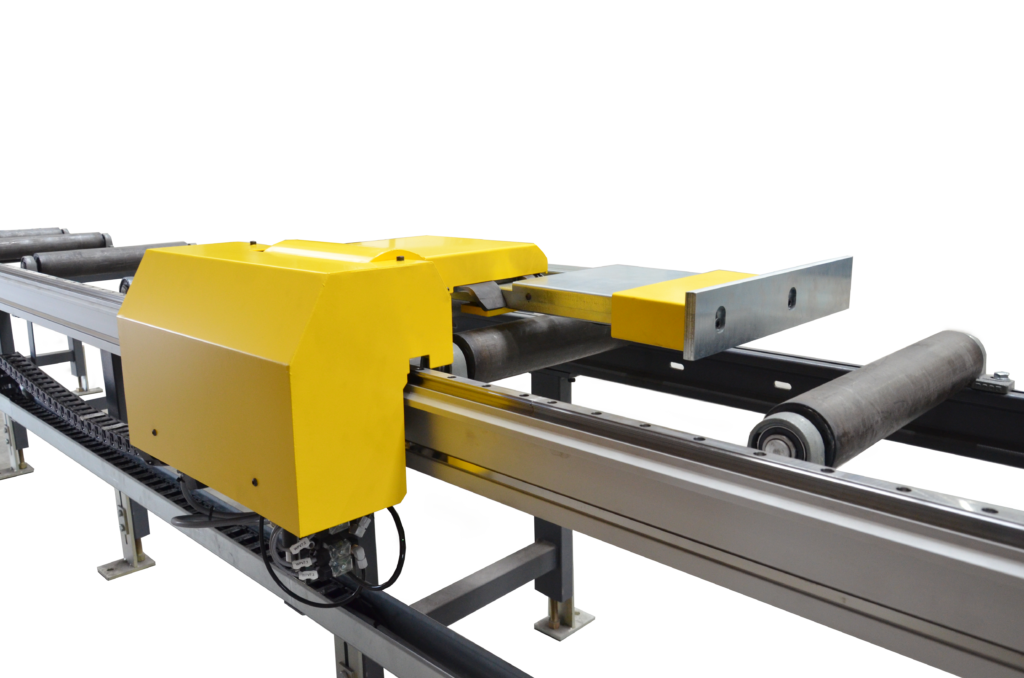

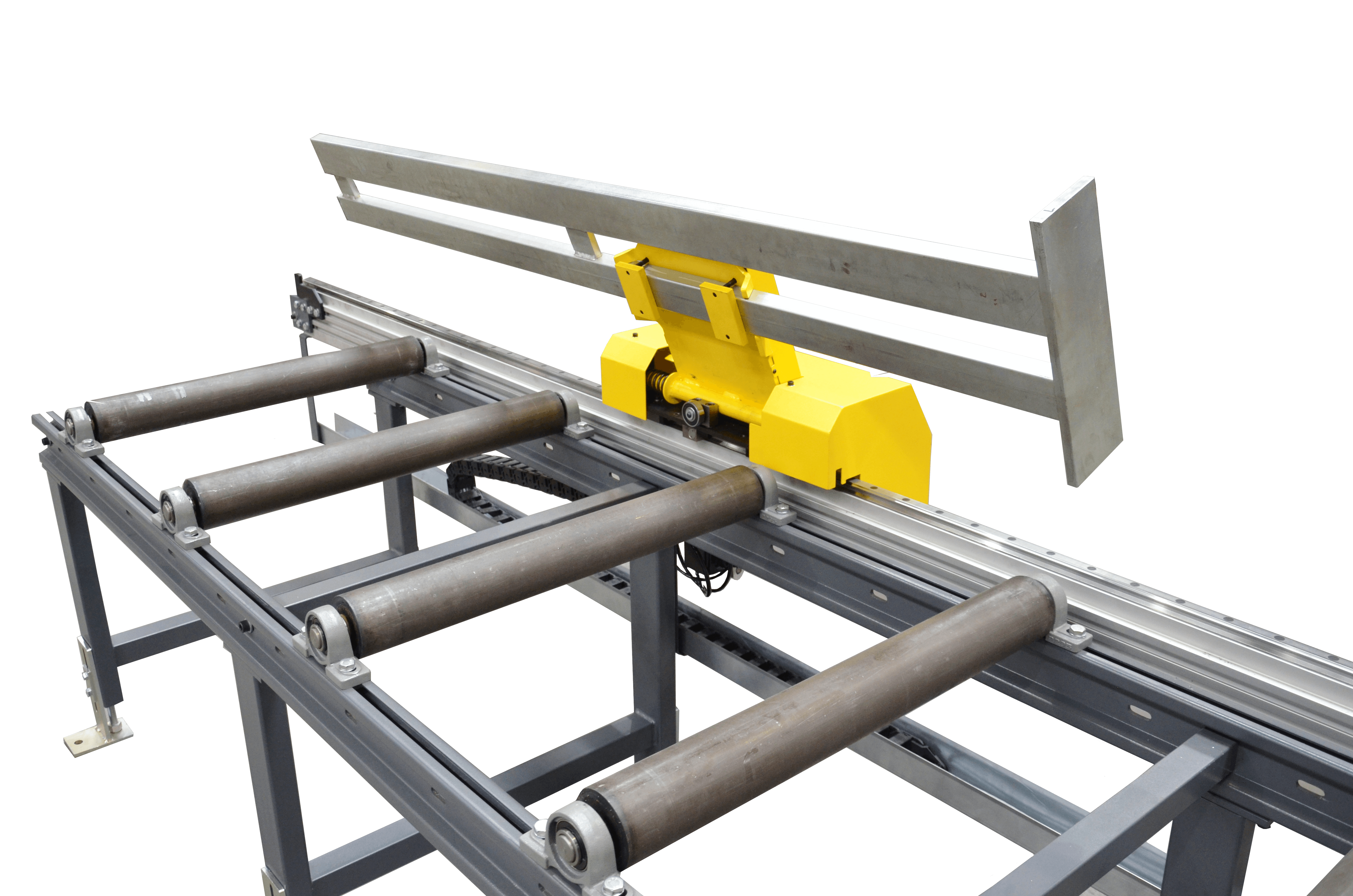

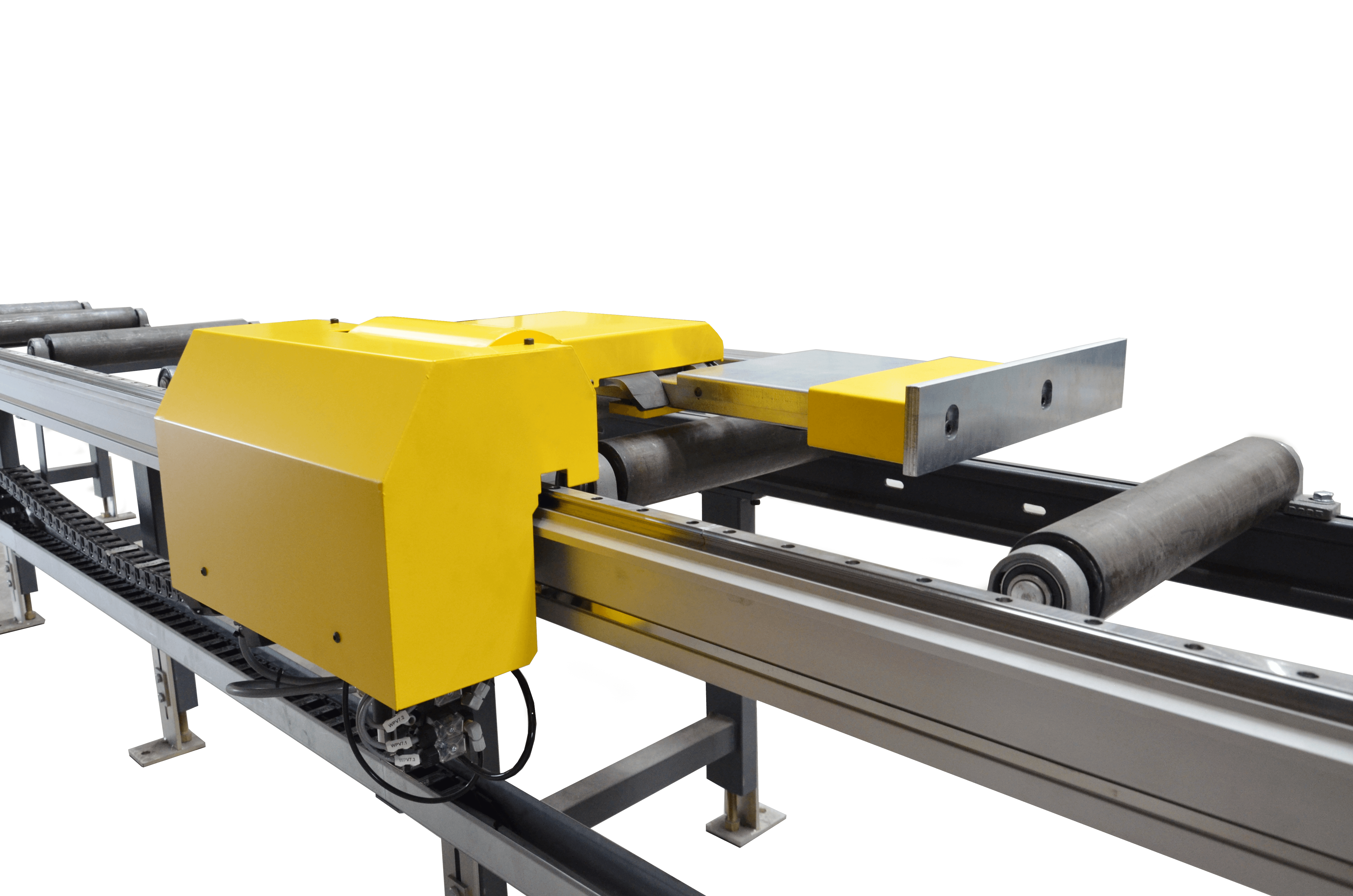

Zderzaki automatyczne XNCA

  • Sterowany CNC
  • Zapewnia dodatkową oś pomiarową maszyny.
  • Umożliwia programowanie rozmiarów absolutnych jak i połączonych
  • Posiada pamięć na 99 programów
  • Długość mierzona za pomocą magnetycznego systemu pomiarowego wzdłuż całej długości zderzaka
  • Dokładność do 0,1 mm.
  • Dostępne rozmiary od 2mb-7mb

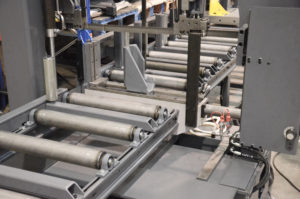

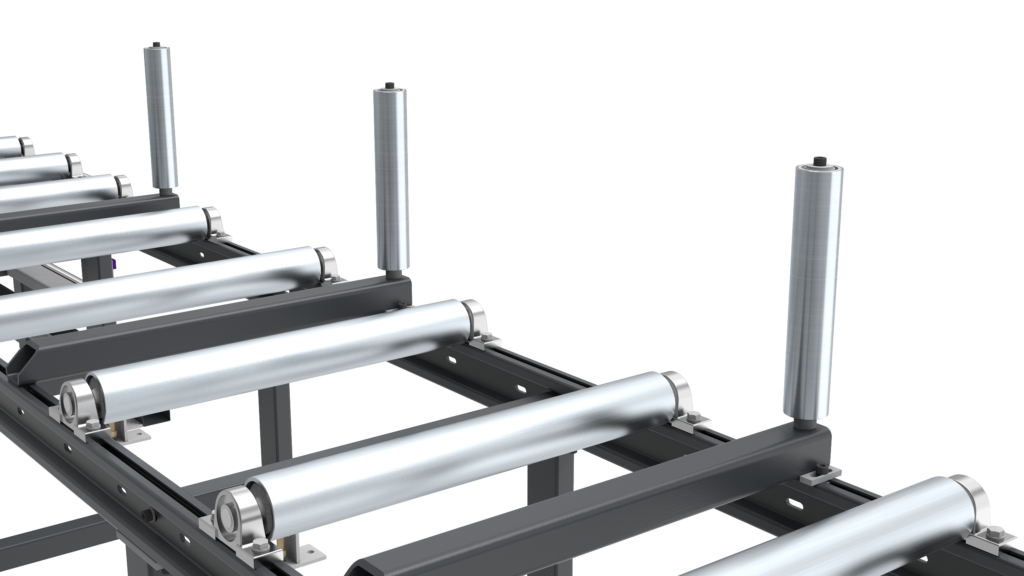

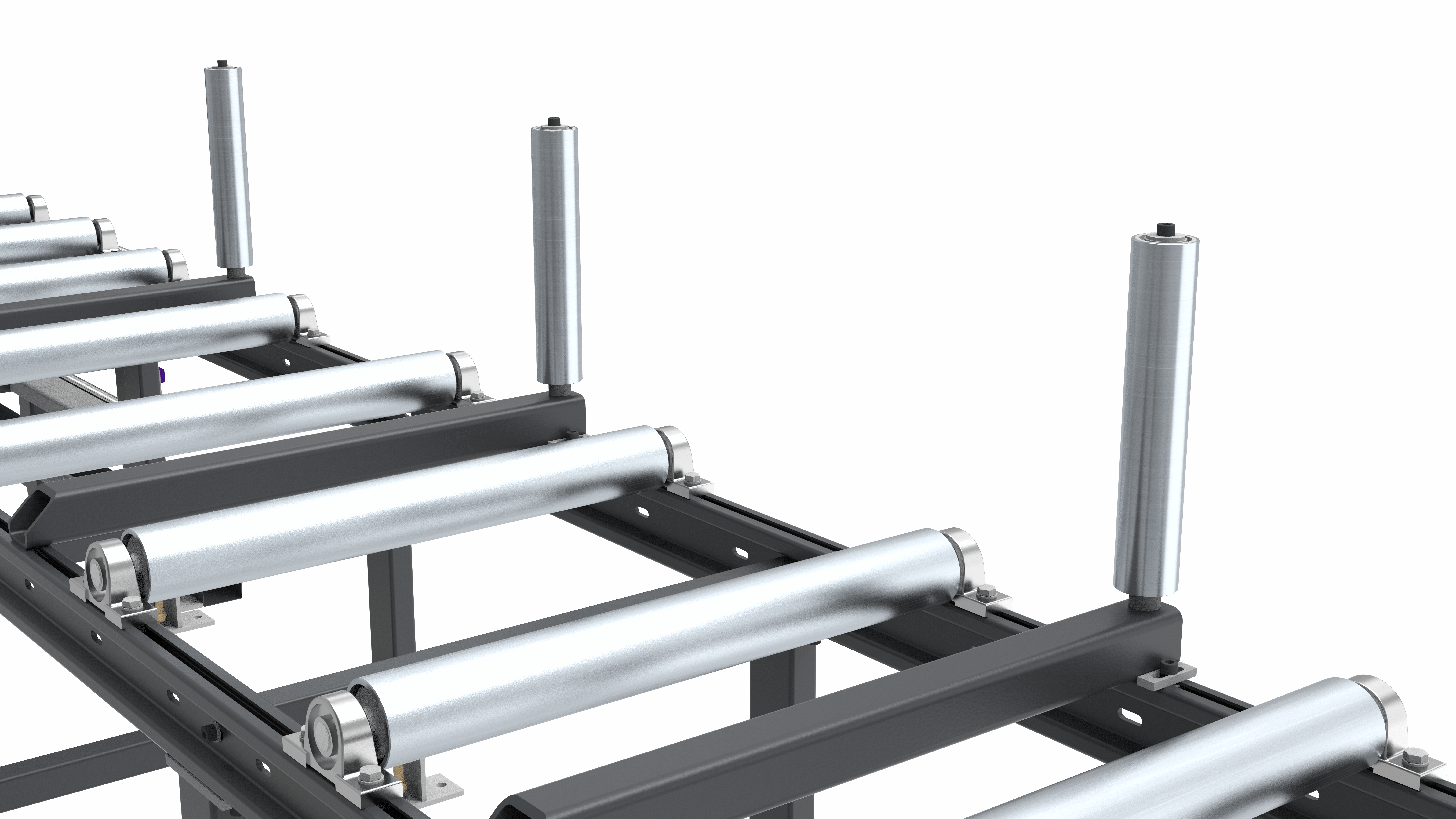

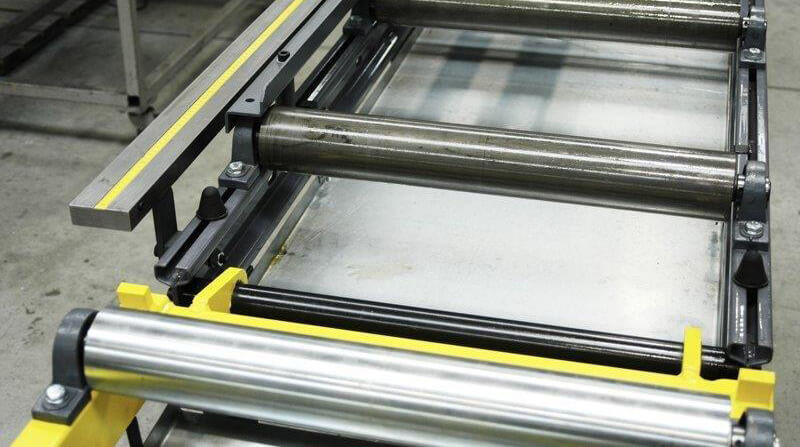

Rolki pionowe System X/XP

VRTStałe
W idealnym położeniu, wyrównane z osią tylnej szczęki zderzaka maszyny, rolki pionowe gwarantują precyzję, prostsze operacje robocze oraz bezpieczeństwo operatora i innych osób w pobliżu maszyny.















BVRMRegulowane

Regulowane rolki pionowe są niezastąpione przy cięciu warstw lub wiązek. W połączeniu ze stałą rolką pionową, rolki regulowane zabezpieczają warstwę lub wiązkę i zapobiegają zmianie ich kształtu.

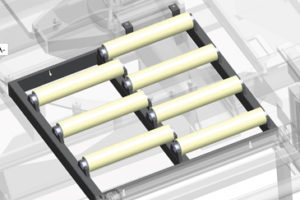

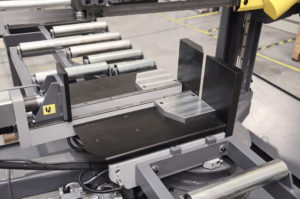

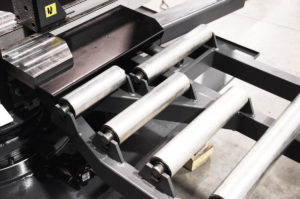

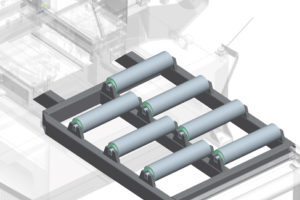

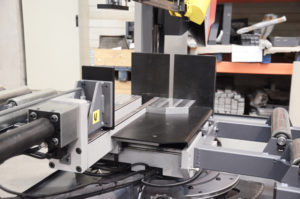

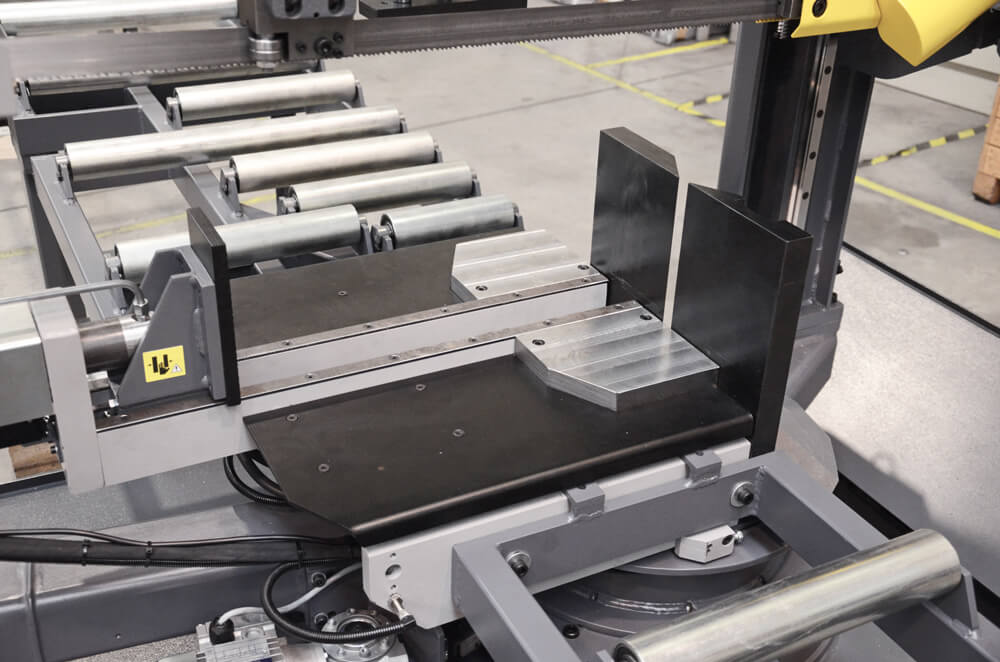

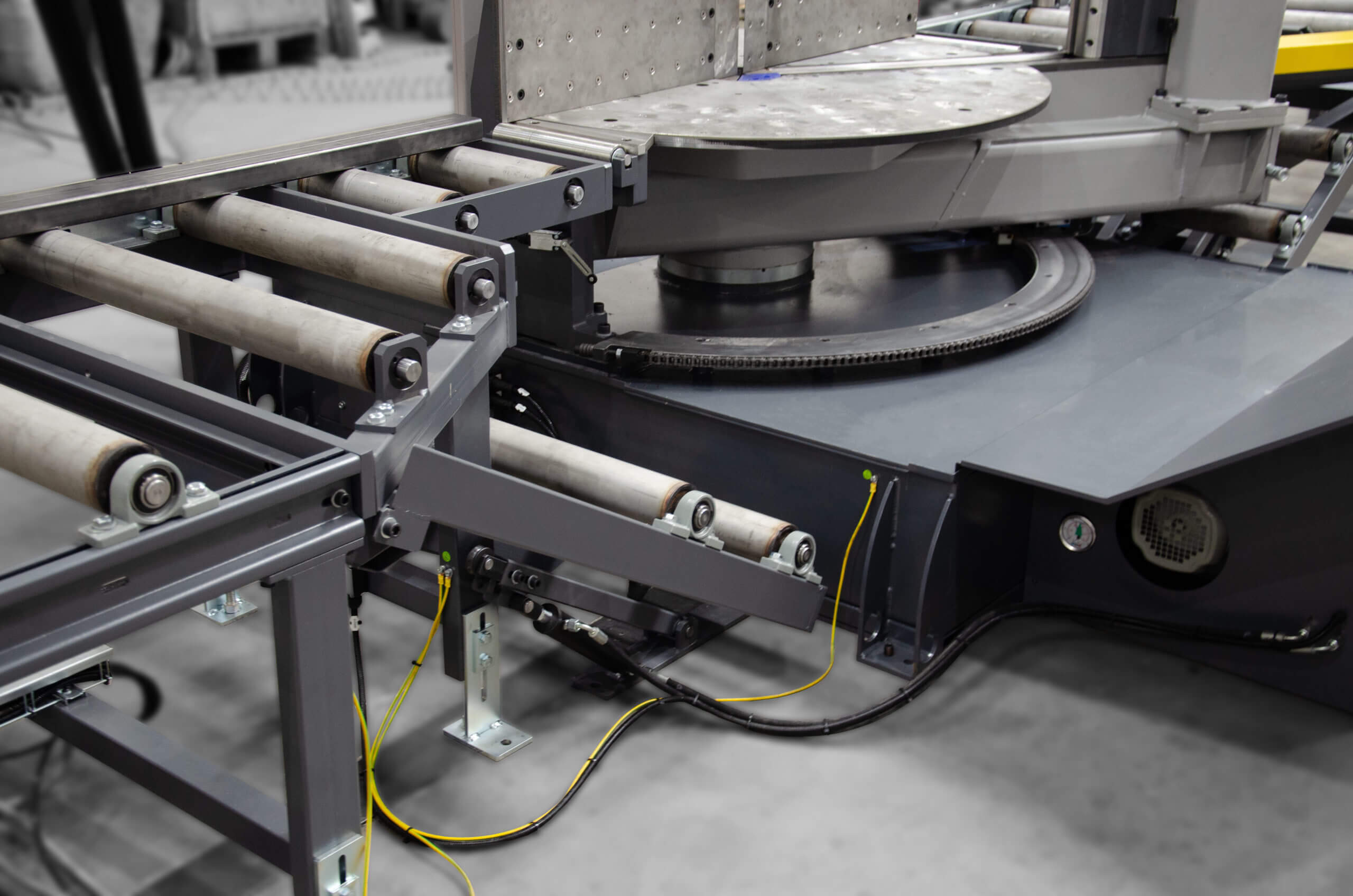

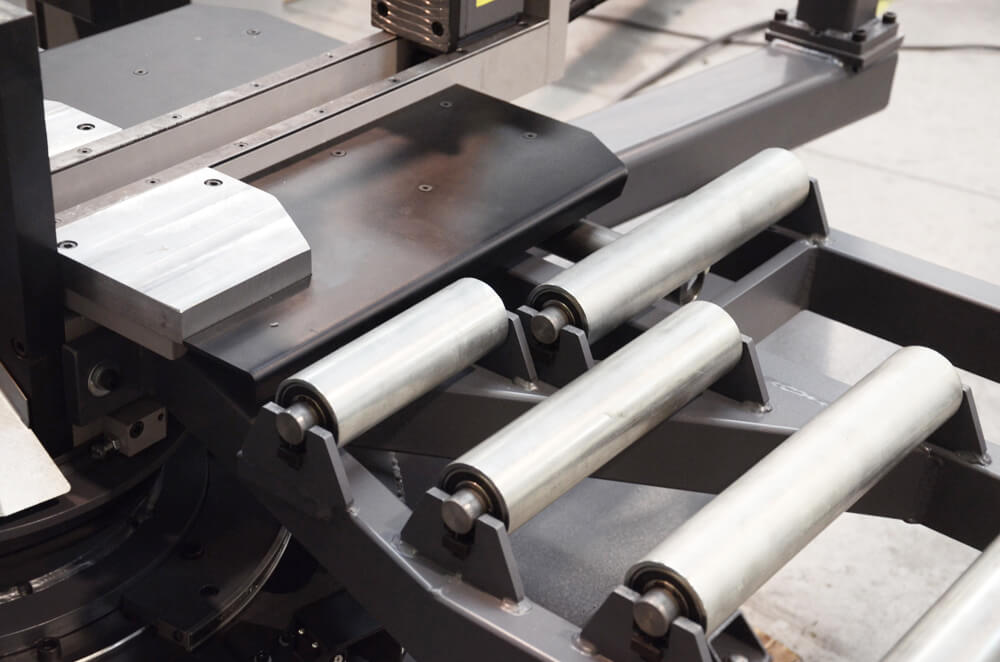

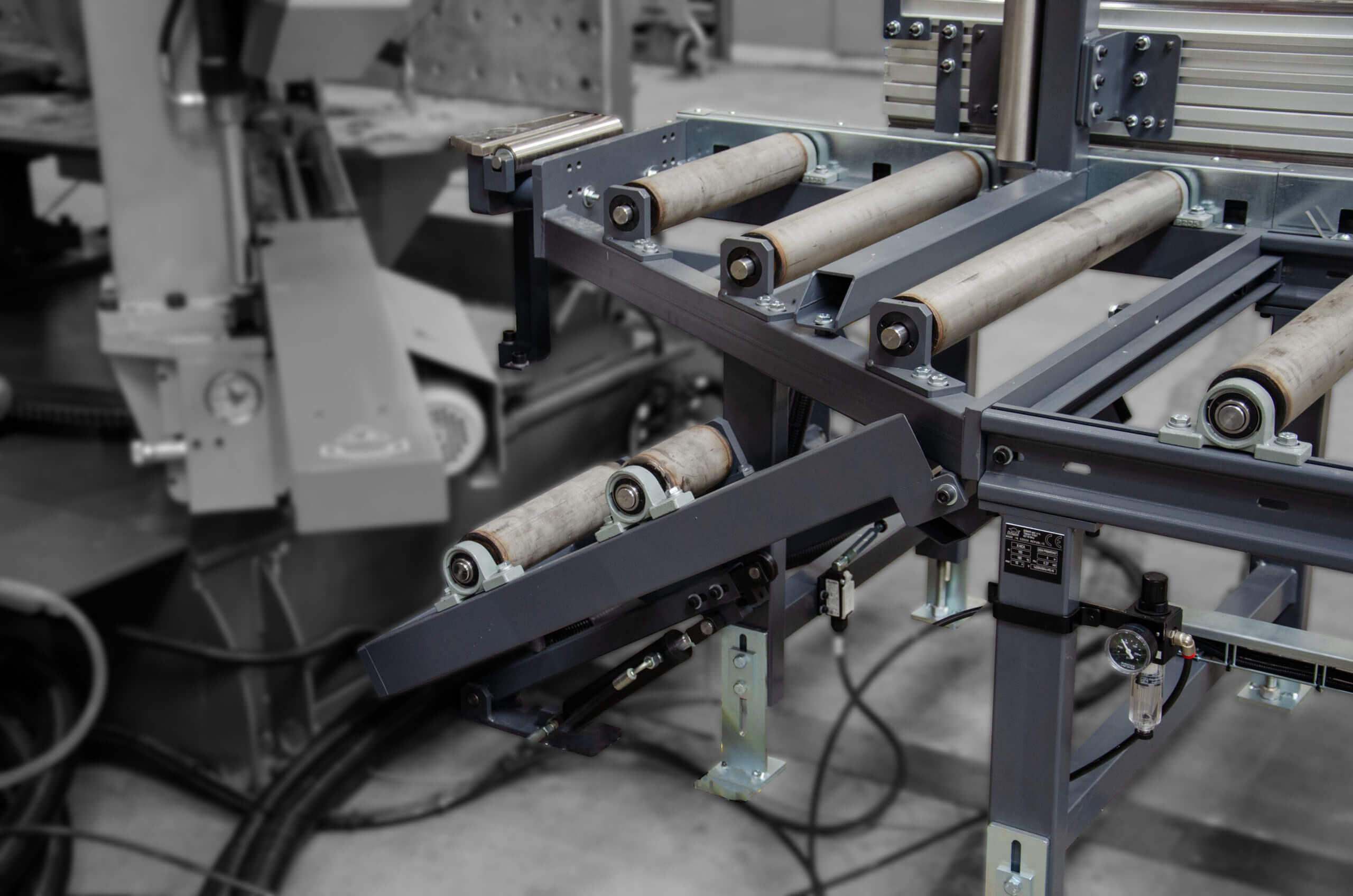

Łączniki System X/XP

Prawe i Lewe

W czasie wykonywania cięć kątowych, podajnik rolkowy nie może być podłączony bezpośrednio do piły ponieważ podajnik i piła taśmowa mogą kolidować ze sobą na końcowym etapie cięcia. Z drugiej strony, szczelina pomiędzy przenośnikiem a stołem piły mogłaby powodować problemy z podawaniem materiału. Z tego powodu, do połączenia przenośnika z piłą i zapobiegania jakimkolwiek kolizjom używany jest element łączący. Wyjmowane rolki przyczyniają się do bezproblemowego kończenia cięcia.

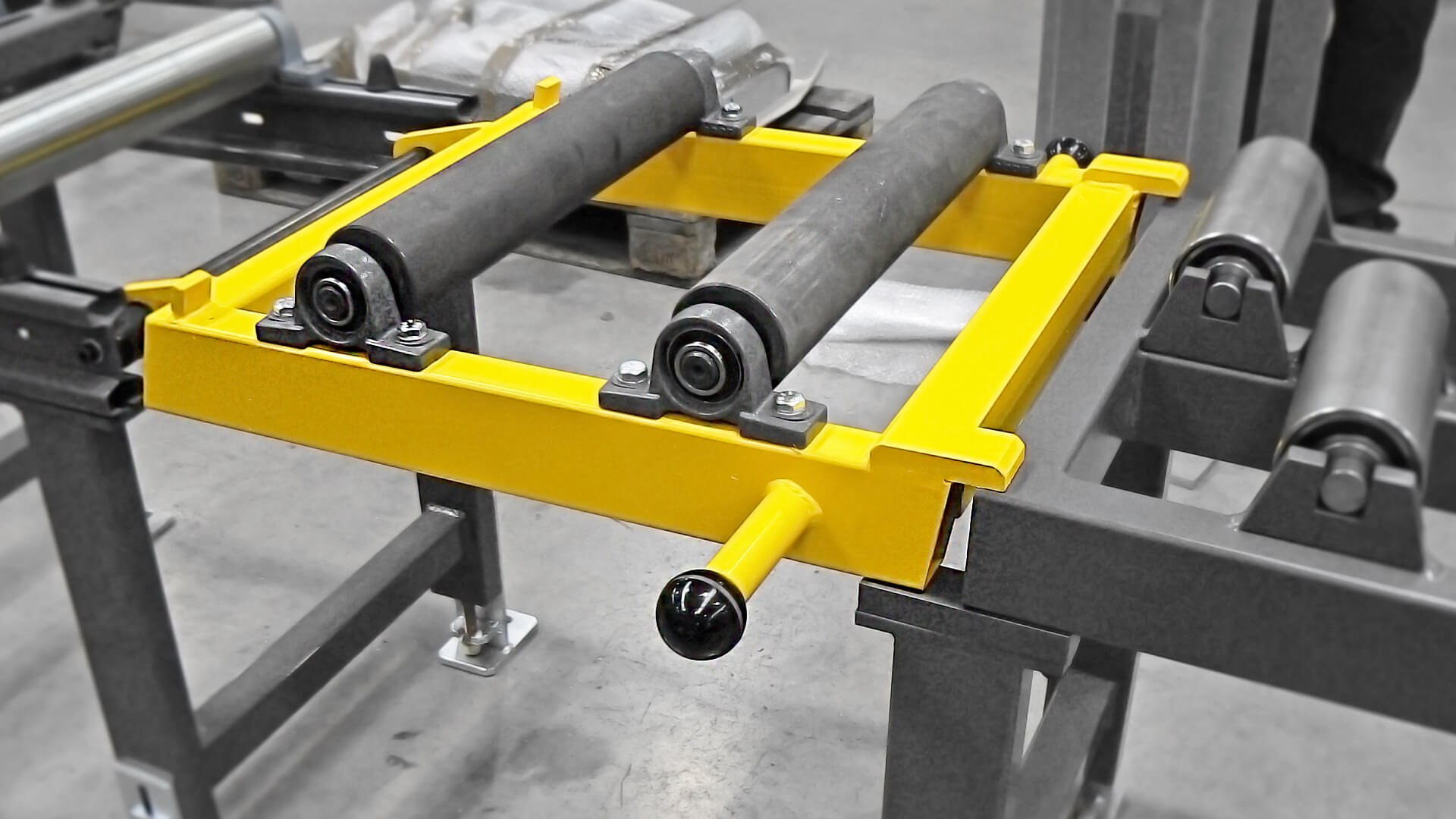

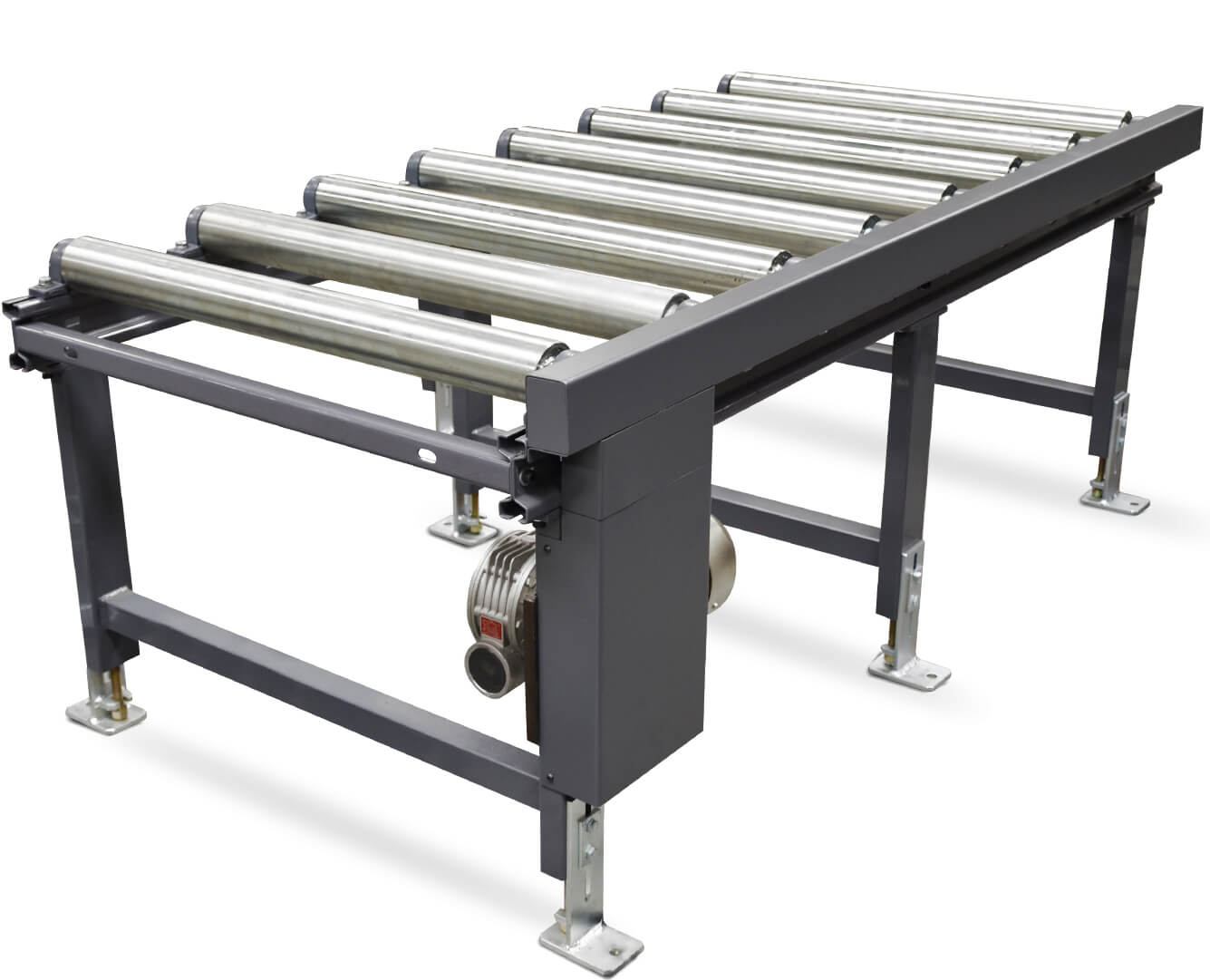

Indywidualne rozwiązania

xp1

xp
