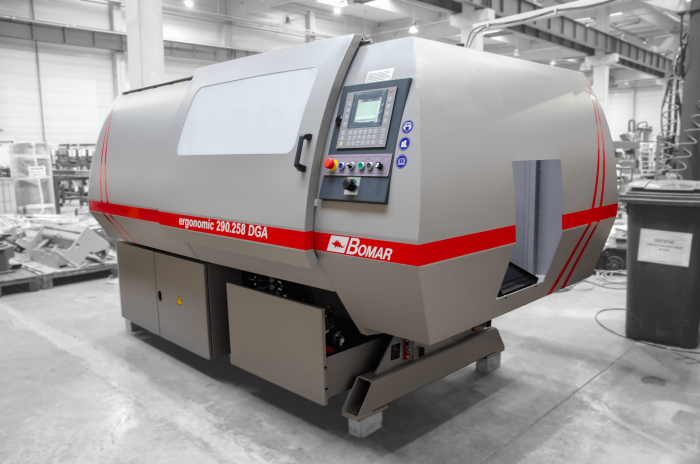

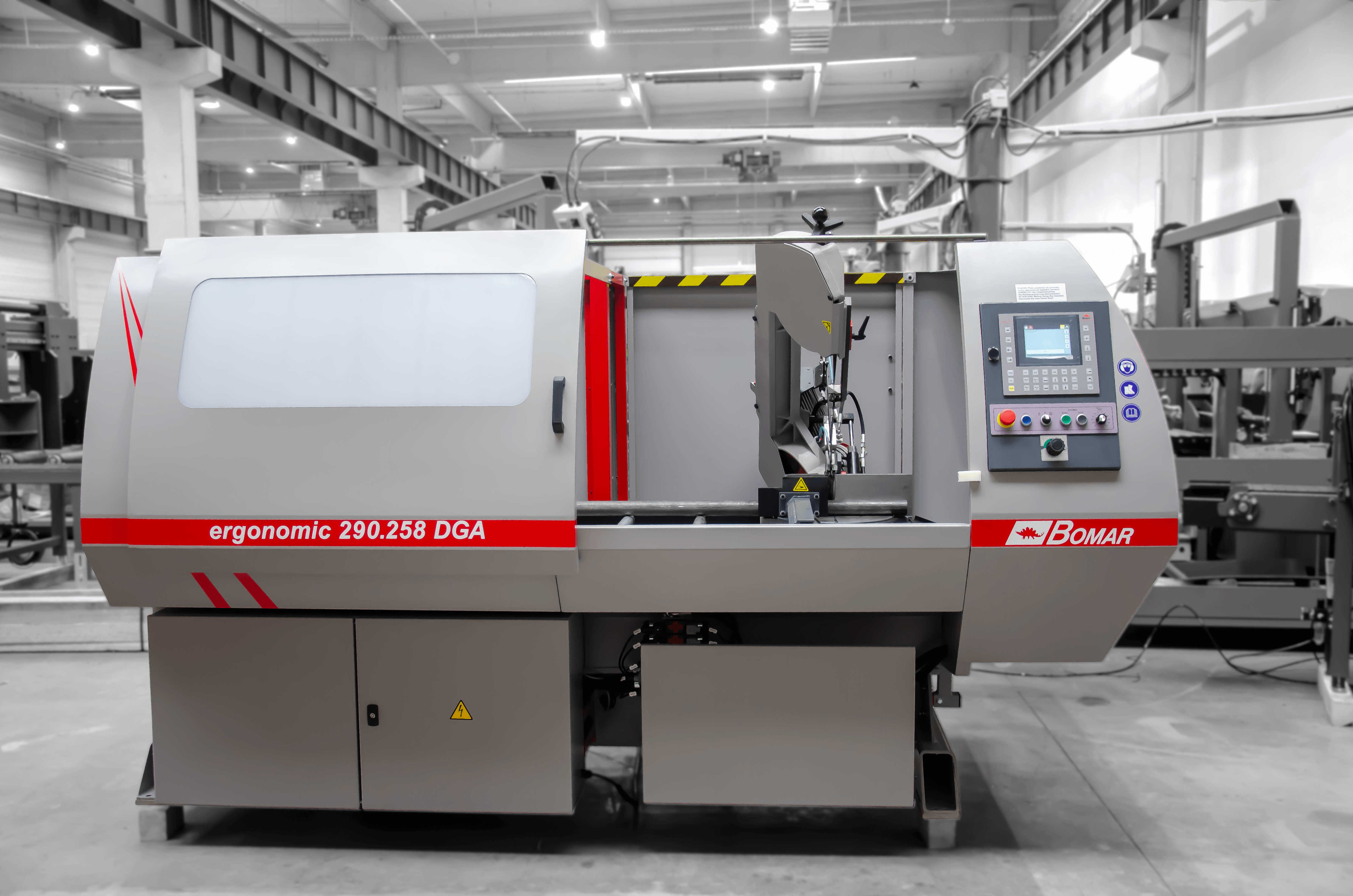

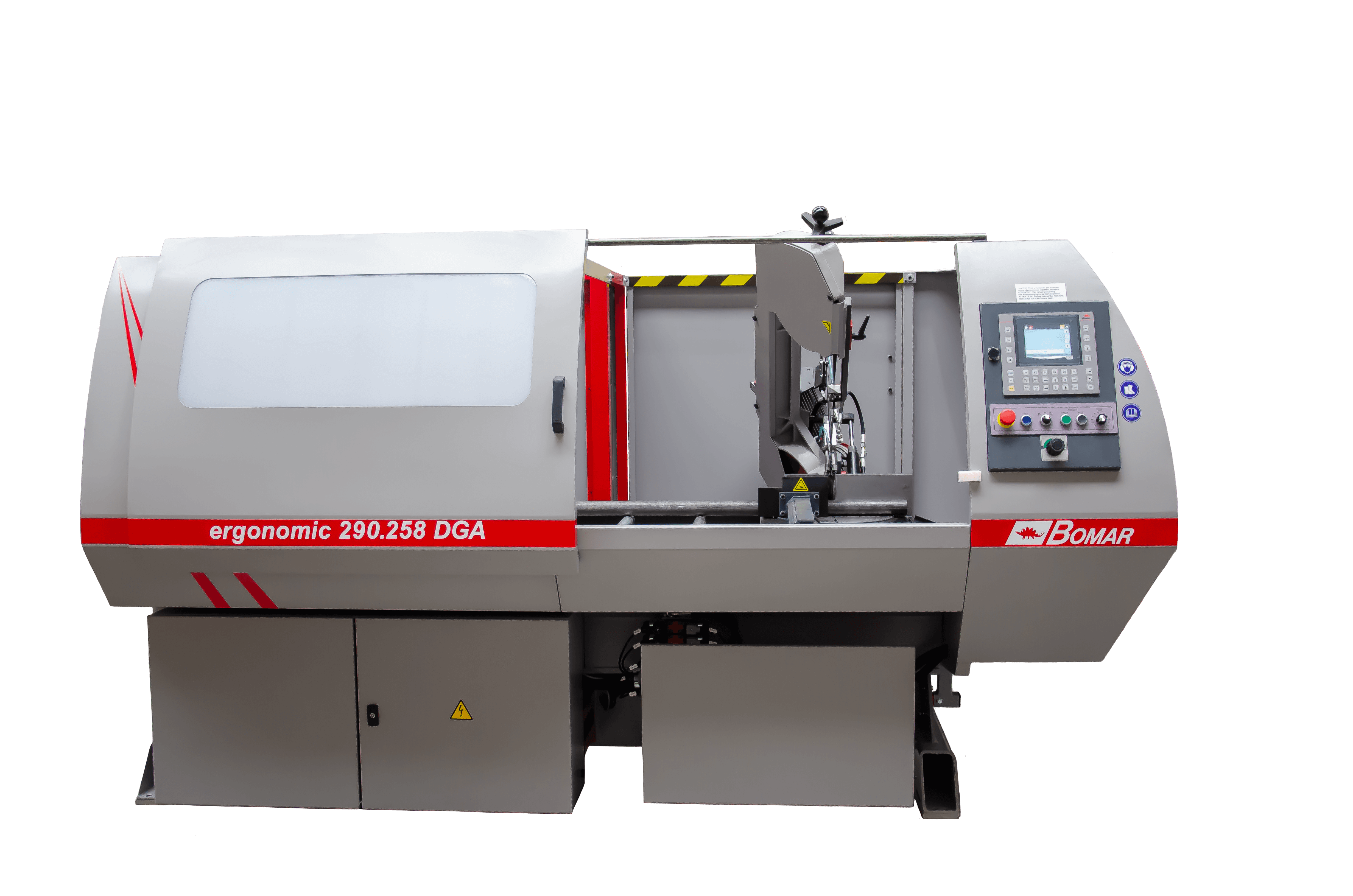

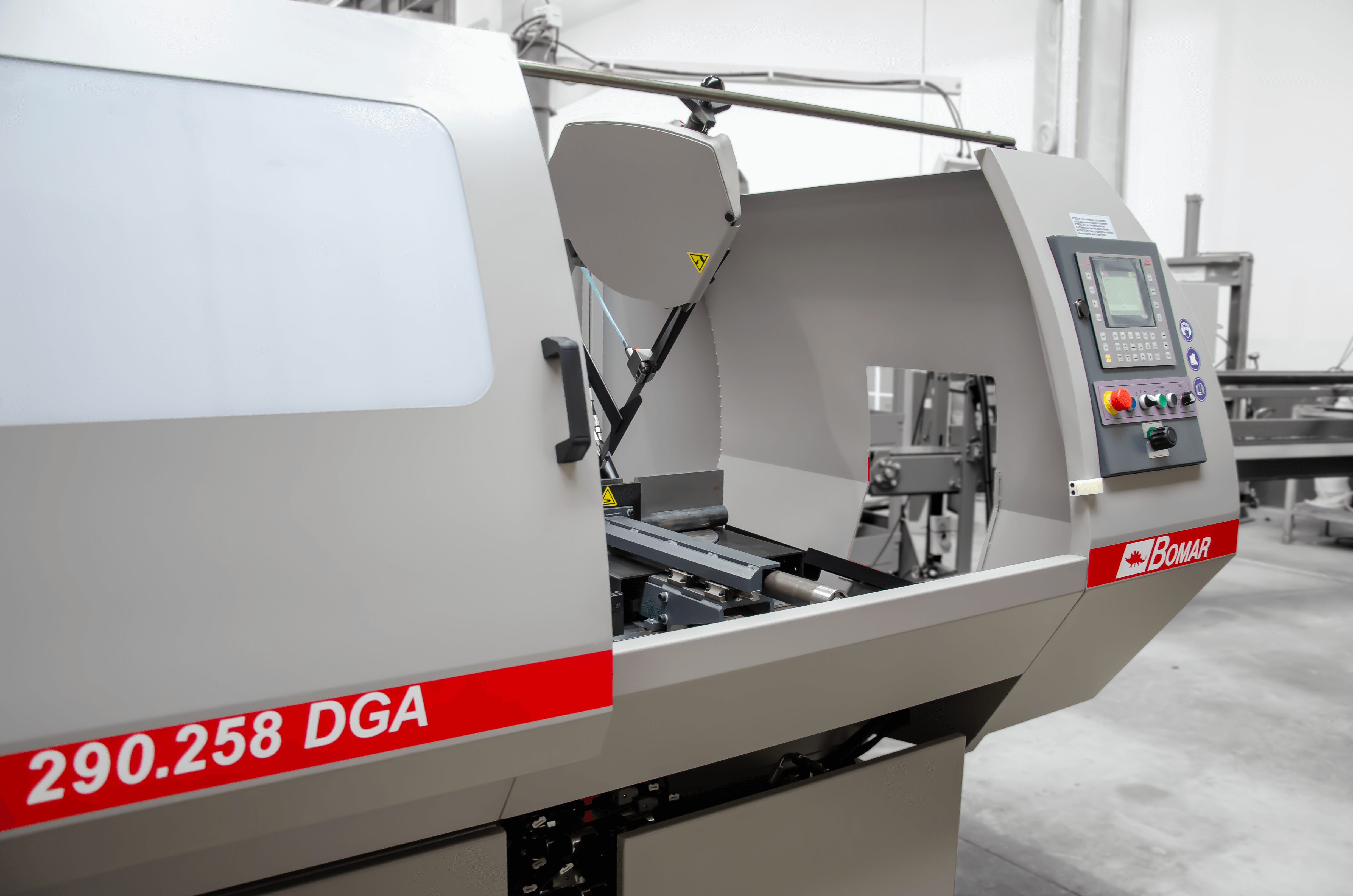

Przecinarka taśmowa Ergonomic 290.250 DGA

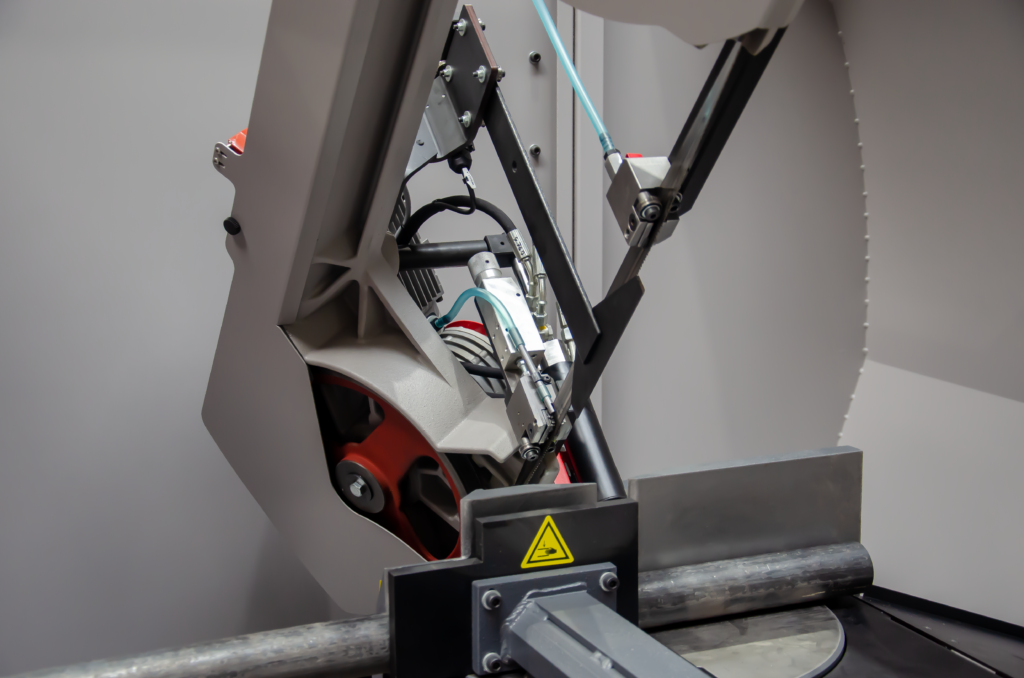

Ramię maszyny wykonane jest z żeliwa szarego — materiał, który dobrze tłumi drgania, co przekłada się na mniejszą utratę precyzji nawet przy dłuższej pracy.

Podnoszenie ramienia i opuszczanie ramienia jest sterowane hydraulicznie bezpośrednio z pulpitu. Maszyna jest wyposażona w agregat hydrauliczny wspomagający pracę całego urządzenia. Prędkość opadania ramienia jest płynna i regulowana przez zawór na pulpicie.

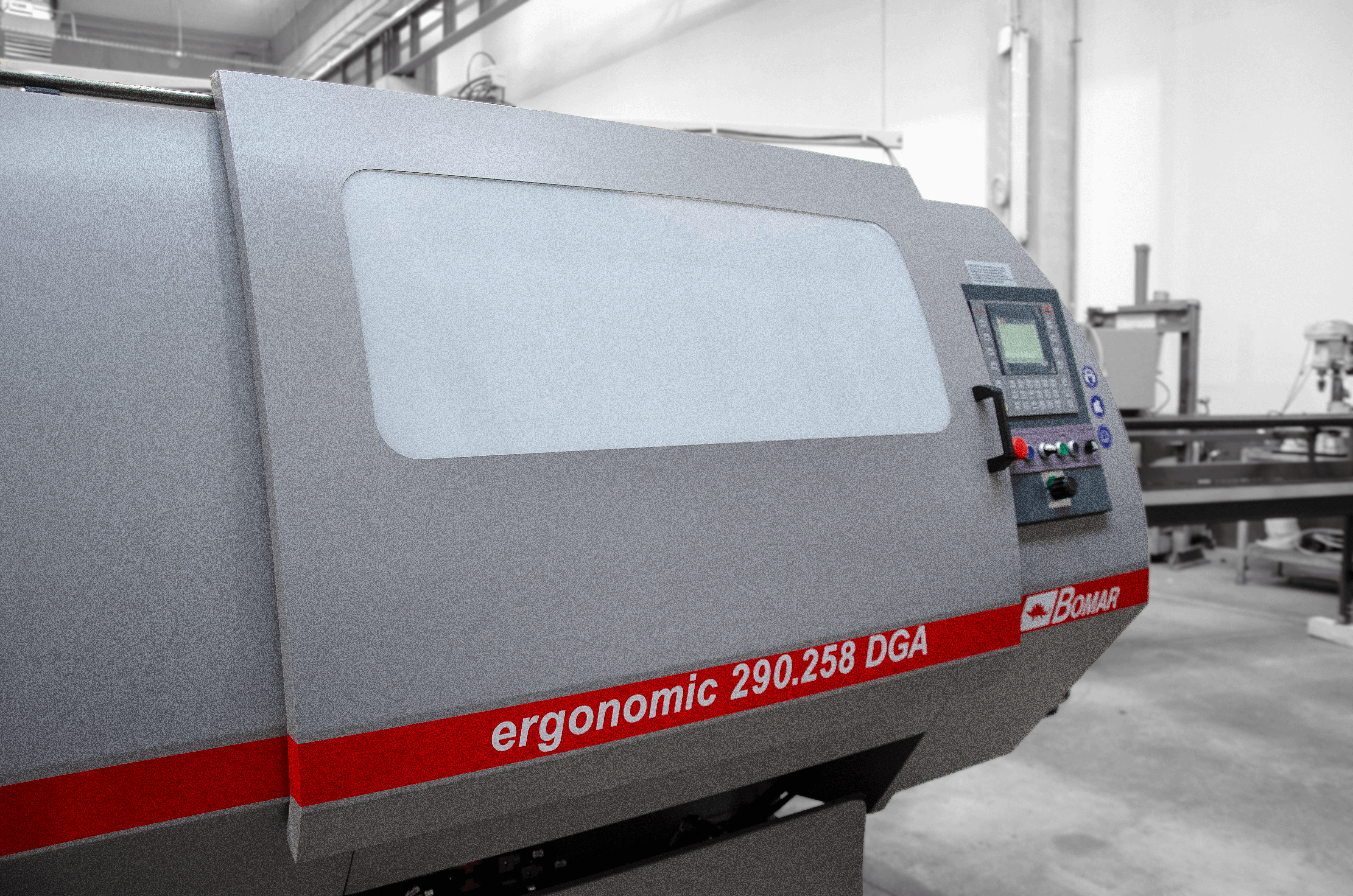

Panel sterowania znajduje się na obudowie całej maszyny, jest duży i czytelny, co ułatwia pracę operatorowi w dogodnym dla niego miejscu podczas cięcia. Na panelu operator może śledzić na bieżąco proces cięcia.

Pełny cykl cięcia uruchamiany jest przez naciśnięcie przycisku START. Ergonomic 290.258DGA to w pełni automatyczna piła taśmowa do dwustronnych cięć ukośnych z automatycznym pozycjonowaniem ramienia. Posuw materiału i zaciskanie oraz posuw ramienia są sterowane hydraulicznie. Cały cykl roboczy jest zakończony po zaprogramowaniu długości i liczby sztuk oraz kątów z każdej strony elementu.

Programowanie odbywa się w prostych krokach, a dzięki dużemu wyświetlaczowi graficznemu poszczególnych sekcji jest łatwe do opanowania dla użytkownika. W urządzeniu można zapisać do 60 programów. Po przełączeniu maszyny w tryb ręczny można oddzielnie sterować wszystkimi funkcjami urządzenia. Piła wyposażona jest w szybki posuw ramienia do cięcia materiału co znacznie przyspiesza cały proces.

Do maszyny można wgrywać programy cięcia utworzone w programie „SawManager” poprzez pamięć USB.

Maszyna wyposażona jest w krańcówki obwodu bezpieczeństwa które zabezpieczają miejsce automatycznego cięcia materiału.

Taśmę napędza silnik przemysłowy sterowany przez falownik w który maszyna jest wyposażona. Dzięki temu prędkość taśmy może być regulowana w sposób płynny od 20-120m/min idealnie dopasowana do ciętego materiału. Napęd wspomagany jest przekładnią ślimakową umieszczoną w kąpieli olejowej.

W porównaniu z konkurencją piła ta oferuje precyzję cięcia, gwarantowaną przez profesjonalne prowadzenie taśmy piły w łożyskach oraz w twardych prowadnicach węglikowych. Węglik jest kruchy ale w przecinarkach taśmowych wykorzystuje się jego drugą właściwość a mianowicie jest odporny na ścieranie co zapewnia jego długowieczną pracę w prowadzeniu brzeszczotu piły taśmowej. Dodatkowo maszyna wyposażona jest w System ADFR (z ang. Automatic Down-Feed Regulation) to automatyczny system regulacji prędkości opuszczania ramienia przecinarki taśmowej.

System ADFR steruje siłą posuwu ramienia w zależności od oporu materiału – czyli na bieżąco dopasowuje tempo opadania ramienia (i tym samym taśmy tnącej) do warunków cięcia.

Jak działa?

W tradycyjnych przecinarkach bez ADFR posuw ustawiany jest ręcznie — hydraulicznie lub mechanicznie — i jest stały, niezależnie od rodzaju materiału.

Z ADFR przecinarka sama dostosowuje prędkość opuszczania, co:

• zmniejsza ryzyko przeciążenia taśmy,
• wydłuża żywotność piły,
• poprawia jakość cięcia,
• skutecznie skraca czas obróbki w wielu przypadkach.

Korzyści systemu ADFR:

✅ Lepsze dopasowanie do różnych materiałów (np. stal, aluminium, stal nierdzewna)
✅ Automatyczna korekta parametrów pracy bez ingerencji operatora
✅ Zmniejszone zużycie taśmy tnącej
✅ Wyższa powtarzalność i stabilność procesu cięcia

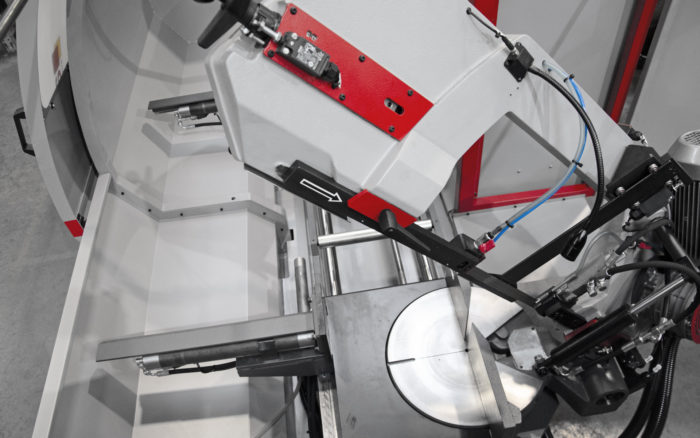

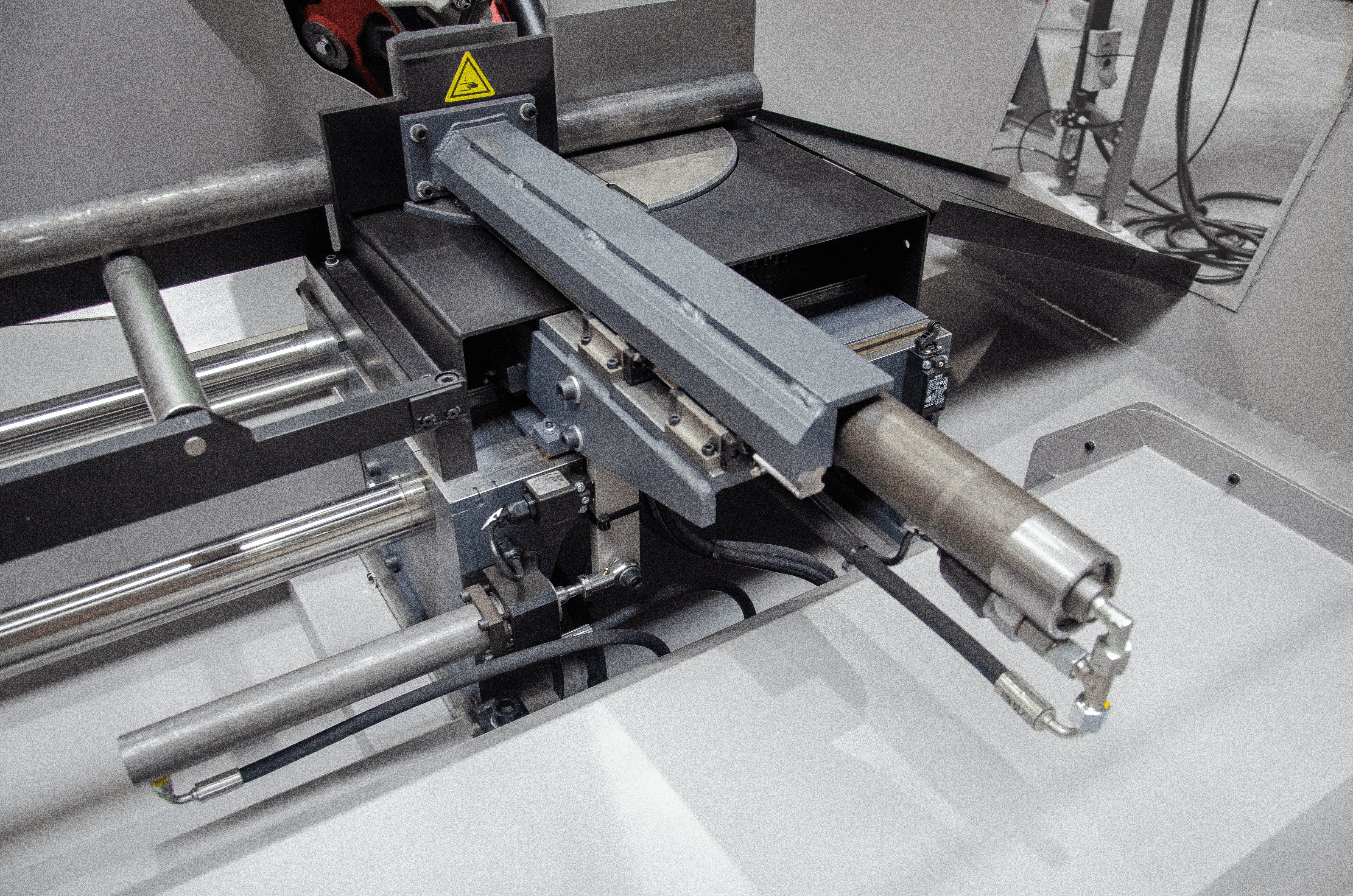

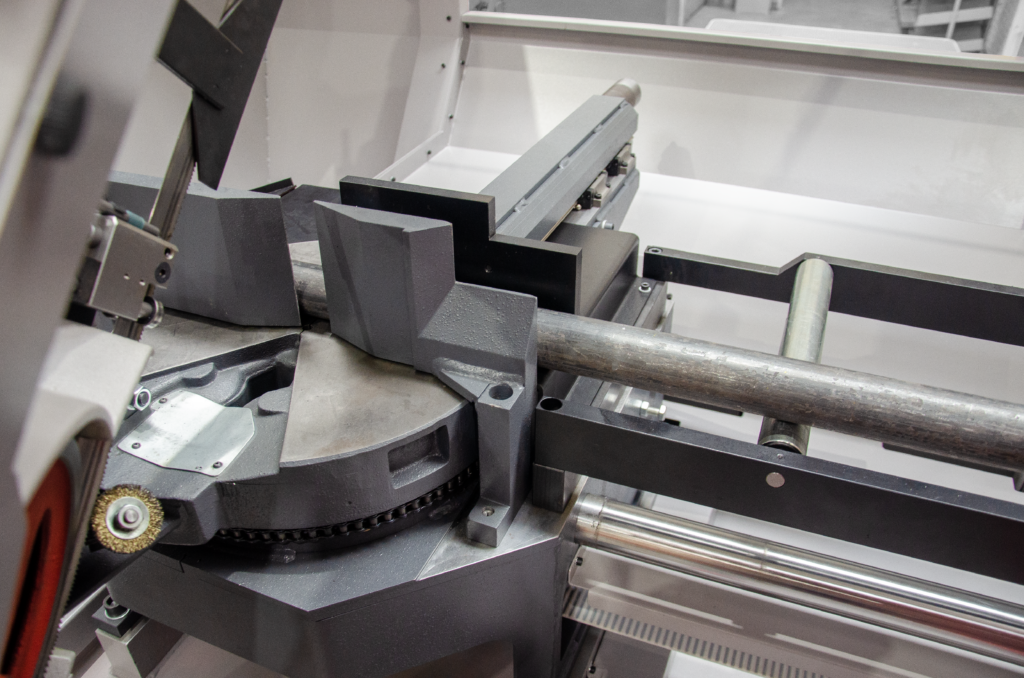

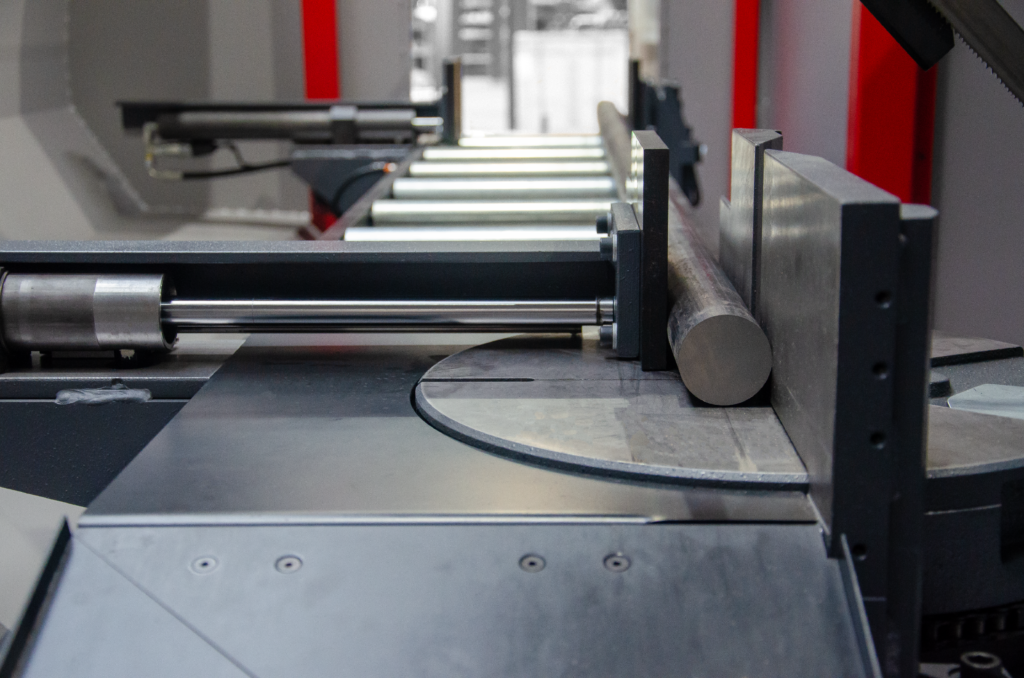

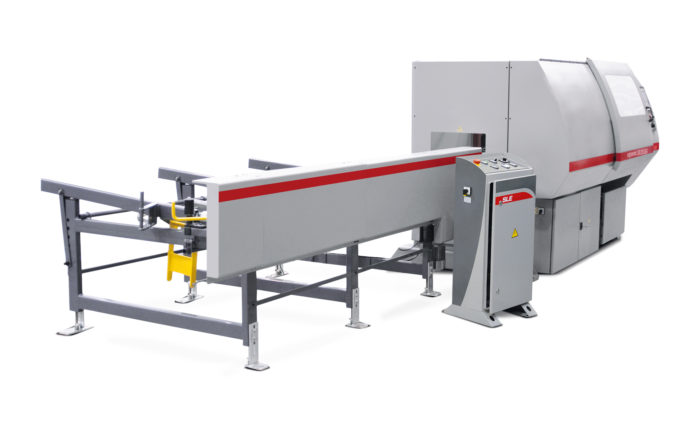

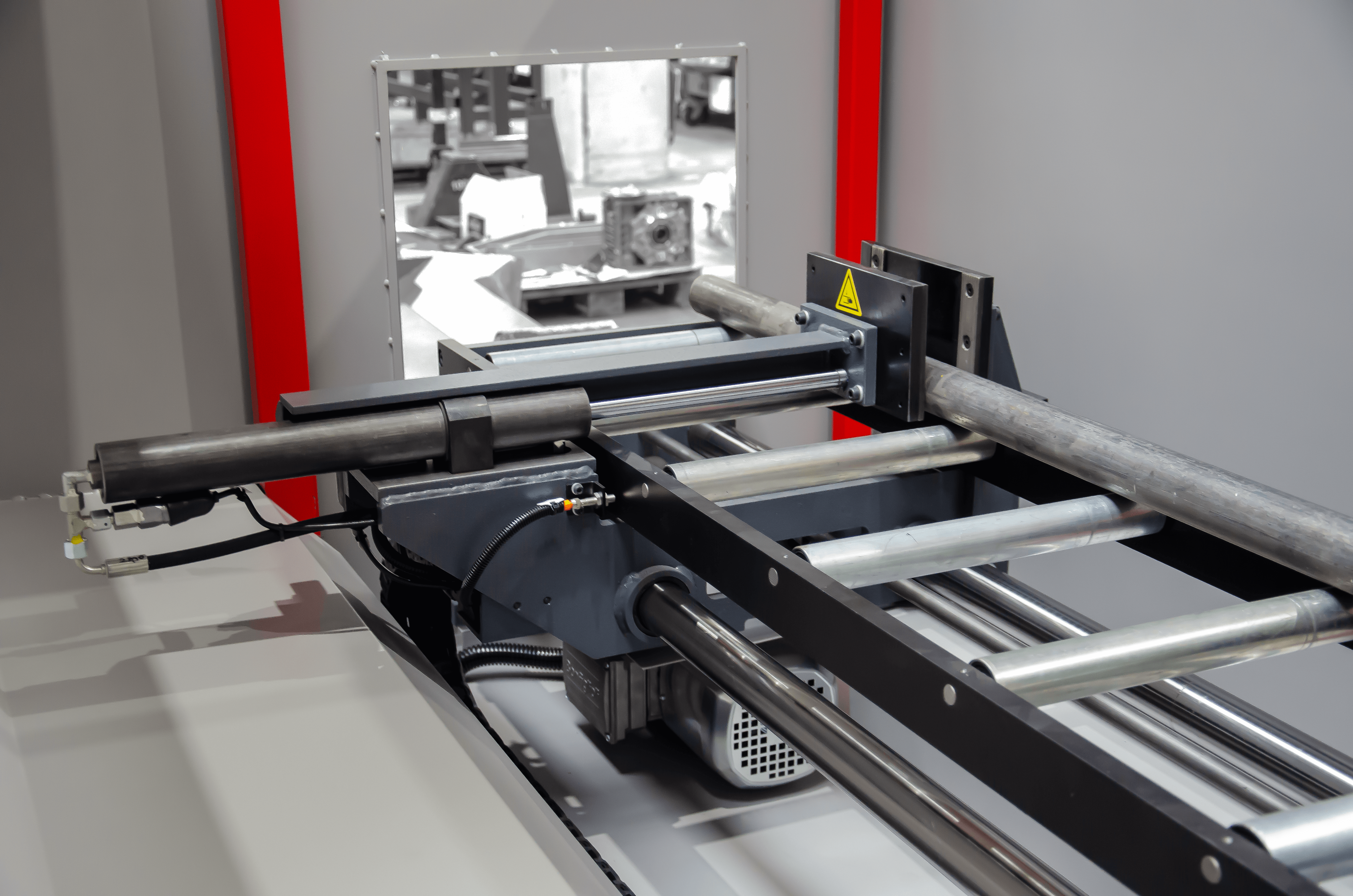

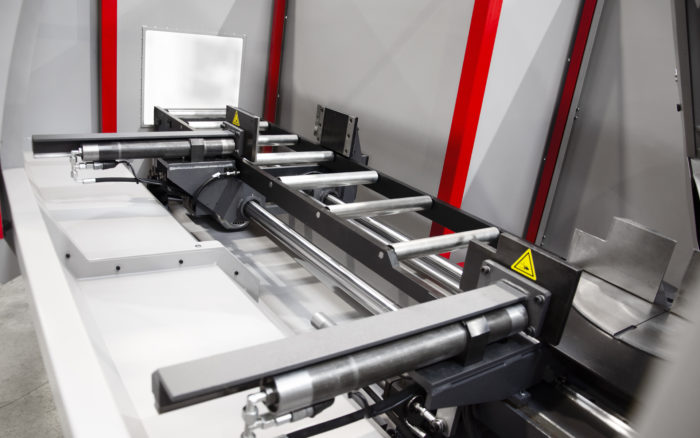

Przecinarka taśmowa Ergonomic 290.258DGA wyposażona jest w dwa imadła. Imadło główne i imadło podające materiał do cięcia. Mocne imadło i solidne szczęki zapewniają stabilny zacisk materiału co przekłada się na dokładność cięcia i bezpieczeństwo operatora. Największą zaletą tej maszyny jest możliwość zaprogramowania różnej ilości sztuk obrabianego materiału, o różnych długościach, bez dalszej kontroli maszyny. Maksymalna długość pojedynczego podania to 1500 mm. Maszyna ta szczególnie nadaje się do cięcia profili i materiałów litych o mniejszych przekrojach z dokładnością jednego posuwu 0,2 mm.

Minimalna średnica cięcia wynosi 5 mm, natomiast długość materiału mocowanego w imadle nie może być mniejsza niż ok. 20 mm.

Pilarka Ergonomic 290.258DGAjest wyposażona w szczotkę czyszczącą piłę taśmowa z wiórów. Gwarantuje to dłuższą żywotność taśmy i higienę cięcia na przecinarce.

Aby prawidłowo ciąć na przecinarce piła taśmowa powinna być dobrze napięta. Przecinarka Ergonomic 290.258DGA jak wszystkie maszyny marki Bomar, wyposażona jest w śrubę (gwiazdę) która znajduje się przy kole napinającym która to umożliwia.

Przecinarka taśmowa jest standardowo wyposażona w cały układ chłodzący piłę taśmową. Emulsja chłodząca jest doprowadzana bezpośrednio w miejsce cięcia za pomocą wężyków. Zabezpiecza to brzeszczot przed przegrzaniem dzięki czemu wydłuża jego żywotność oraz ma znaczący wpływ na prostoliniowość cięcia.

Ergonomic 290.258DGA umożliwia:
Cięcia proste (0°) z maksymalną średnicą do Ø 258 mm.

Cięcia ukośne:  od -45° (w lewo) do +60° (w prawo) przy stabilnym zamocowaniu materiału.
Dla cięć pod kątem, maksymalna objętość ciętego materiału jest mniejsza niż przy cięciu prostym.

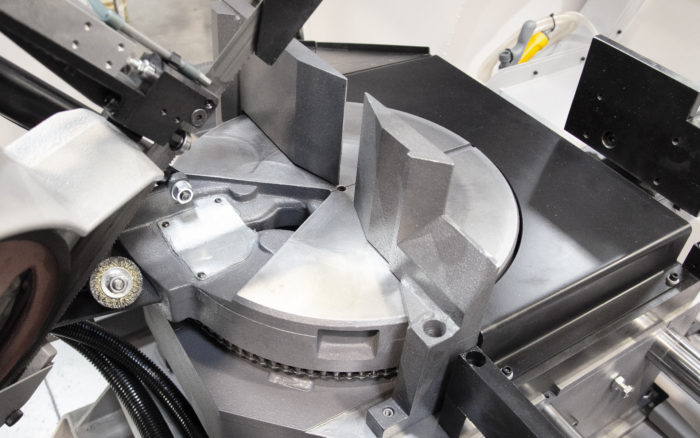

Kąty ustawiane są elektromechanicznie w zakresie od -45° do +60° w ciągu ok. 3 sek.

• Warsztaty obróbki metalu, gdzie wymagane są zarówno cięcia proste, jak i ukośne.
• Produkcja konstrukcji stalowych, ram, elementów maszyn, ogrodzeń itp.

• Zakłady, które potrzebują solidnej maszyny z pełną automatyzacją.
• Prace seryjne lub wieloseryjne, gdzie powtarzalność i trwałość mają znaczenie.
