Charakterystyka przecinarki
Grawitacyjna piła do średnicy 278mm

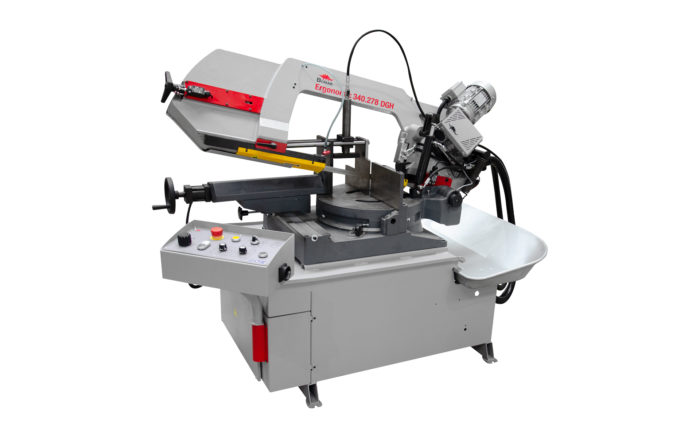

Przecinarka taśmowa Ergonomic 340.278 DGH to piła półautomatyczna o wszechstronnym zastosowaniu, która łączy solidną konstrukcję ze zwiększoną elastycznością pracy dzięki falownikowi sterującemu prędkością taśmy. Przeznaczona jest dla zakładów, które oczekują wysokiej jakości cięć i pracy pod kątem.
ZALETY
-
falownik i płynna regulacja prędkości taśmy — lepsze dopasowanie do materiału, możliwość pracy z różnymi typami stali
-
konstrukcja żeliwna ramienia — większa stabilność i mniejsze drgania
-
prowadnice z węglików spiekanych oraz łożyska — dobra trwałość i precyzja
-
opuszczanie ramienia z regulacją prędkości — większa wygoda i lepsza jakość pracy
-
cięcie pod kątem w obie strony
Ramię i sterowanie
Ramię maszyny Ergonomic wykonane jest z żeliwa szarego — materiał, który dobrze tłumi drgania, co przekłada się na mniejszą utratę precyzji nawet przy dłuższej pracy piły.
Podnoszenie ramienia i opuszczanie ramienia jest sterowane hydraulicznie bezpośrednio z pulpitu. Przecinarka jest wyposażona w agregat hydrauliczny wspomagający pracę całego urządzenia. Prędkość opadania ramienia jest płynna i regulowana przez zawór na pulpicie.
Panel sterowania znajduje się na ruchomym uchwycie co ułatwia pracę operatorowi w dogodnym dla niego miejscu podczas cięcia. Na podświetlanym czterowierszowym wyświetlaczu pokazywana jest prosta kontrola dialogowa z wiadomościami tekstowymi.
Napęd i prędkość taśmy - FALOWNIK
Taśmę napędza silnik przemysłowy sterowany przez falownik w który maszyna jest wyposażona. Dzięki temu prędkość taśmy przecinarki może być regulowana w sposób płynny od 20-120m/min idealnie dopasowana do ciętego materiału. Napęd wspomagany jest przekładnią ślimakową umieszczoną w kąpieli olejowej.

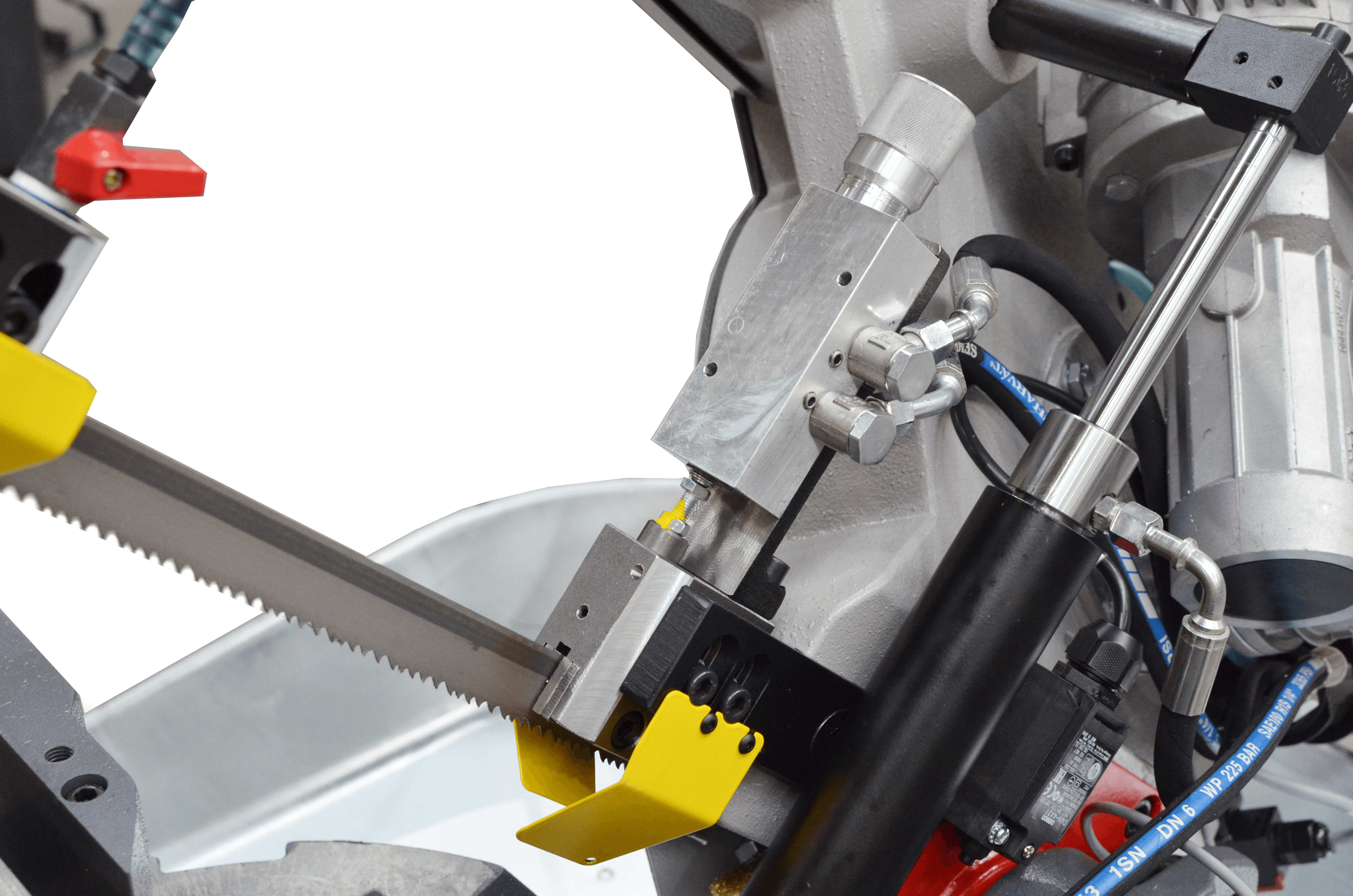

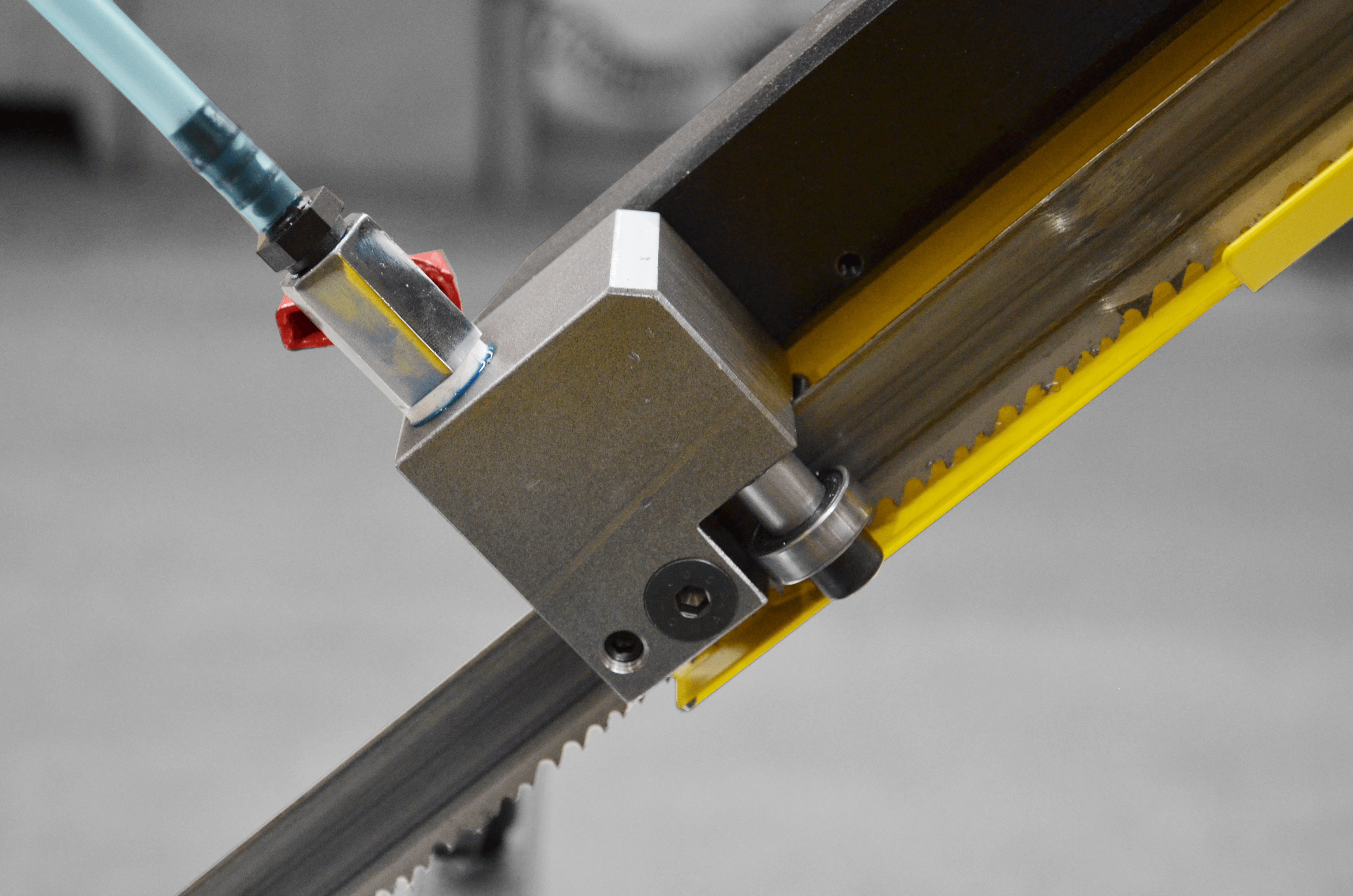

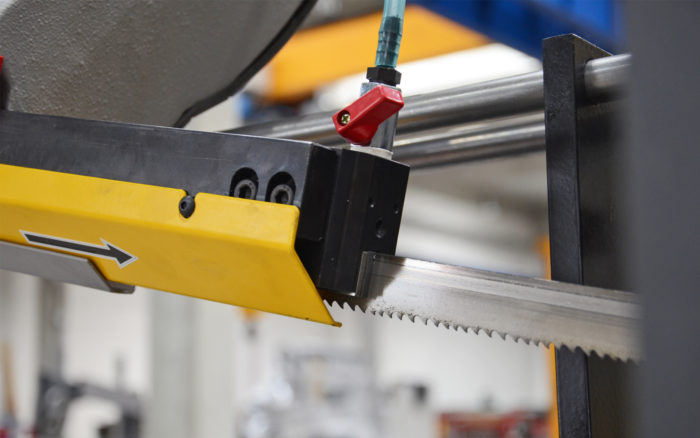

Precyzyjne prowadzenie taśmy - System ADFR
W porównaniu z konkurencją piła ta oferuje precyzję cięcia, gwarantowaną przez profesjonalne prowadzenie taśmy piły w łożyskach oraz w twardych prowadnicach węglikowych. Węglik jest kruchy ale w przecinarkach taśmowych wykorzystuje się jego drugą właściwość a mianowicie jest odporny na ścieranie co zapewnia jego długowieczną pracę w prowadzeniu brzeszczotu piły taśmowej. Dodatkowo maszyna wyposażona jest w System ADFR (z ang. Automatic Down-Feed Regulation) to automatyczny system regulacji prędkości opuszczania ramienia przecinarki taśmowej.
System ADFR steruje siłą posuwu ramienia w zależności od oporu materiału – czyli na bieżąco dopasowuje tempo opadania ramienia (i tym samym taśmy tnącej) do warunków cięcia.
Jak działa?
W tradycyjnych przecinarkach bez ADFR posuw ustawiany jest ręcznie — hydraulicznie lub mechanicznie — i jest stały, niezależnie od rodzaju materiału.
Z ADFR przecinarka sama dostosowuje prędkość opuszczania, co:
- zmniejsza ryzyko przeciążenia taśmy,
- wydłuża żywotność piły,
- poprawia jakość cięcia,
- skutecznie skraca czas obróbki w wielu przypadkach.
Korzyści systemu ADFR:
✅ Lepsze dopasowanie do różnych materiałów (np. stal, aluminium, stal nierdzewna)
✅ Automatyczna korekta parametrów pracy bez ingerencji operatora
✅ Zmniejszone zużycie taśmy tnącej
✅ Wyższa powtarzalność i stabilność procesu cięcia

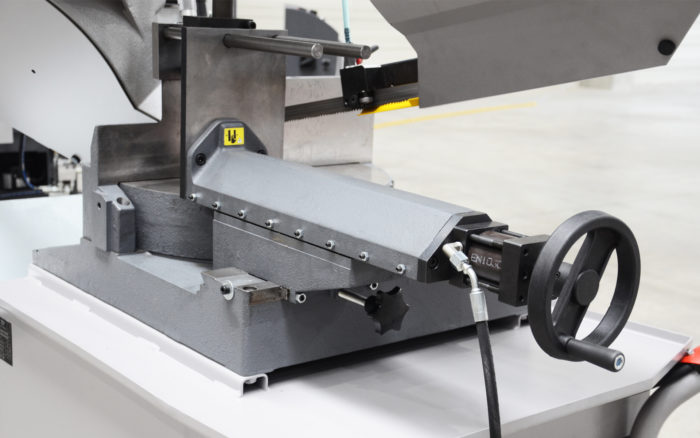

Hydrauliczne imadło na prowadnicach liniowych
Przecinarka taśmowa Ergonomic 340.278DGH wyposażona jest w hydrauliczne imadło. Mocne imadło i solidne szczęki zapewniają stabilny zacisk materiału co przekłada się na dokładność cięcia i bezpieczeństwo operatora. Otwieranie i zamykanie imadła jest sterowane z pulpitu przez operatora.
Szczotka czyszcząca
Pilarka Ergonomic 340.278DGH jest wyposażona w szczotkę czyszczącą piłę taśmowa z wiórów. Gwarantuje to dłuższą żywotność taśmy i higienę cięcia na przecinarce.
Naciąg taśmy
Aby prawidłowo ciąć na przecinarce piła taśmowa powinna być dobrze napięta. Przecinarka Ergonomic 320.258DGH jak wszystkie maszyny marki Bomar, wyposażona jest w śrubę (gwiazdę) która znajduje się przy kole napinającym która to umożliwia.
Układ chłodzenia
Przecinarka taśmowa jest standardowo wyposażona w cały układ chłodzący piłę taśmową. Emulsja chłodząca jest doprowadzana bezpośrednio w miejsce cięcia za pomocą wężyków. Zabezpiecza to brzeszczot przed przegrzaniem dzięki czemu wydłuża jego żywotność oraz ma znaczący wpływ na prostoliniowość cięcia.
Zderzak - Przymiar długości
Zderzak z miarą – przymiar długości ułatwia pracę na przecinarce. Przyspiesza proces odmierzania prawidłowej długości do cięcia. W mniejszych przecinarkach takich jak Ergonomic ma on długość 0,5mb.

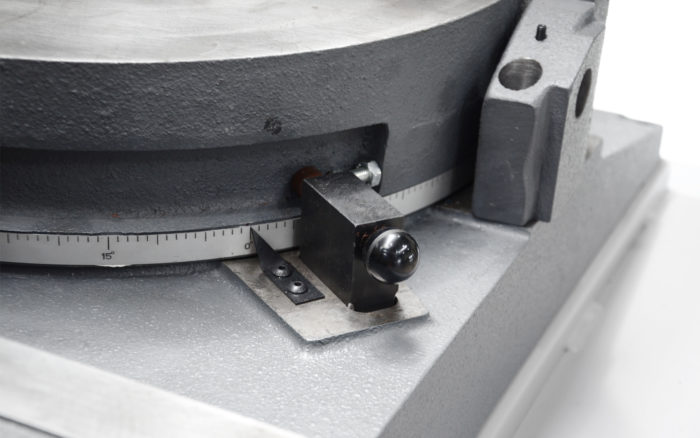

Zakres cięcia - Cięcie pod kątem - Wygodna skala
Model Ergonomic 320.258DGH umożliwia:
- Cięcia proste (0°) — maksymalna średnica cięcia przy tej orientacji.
- Cięcia ukośne (w lewo i w prawo): typowo do ±45°, oraz +60° w prawo (w zależności od zamocowania materiału).
Przy cięciu pod kątem wartość średnicy, jaką można przeciąć, będzie mniejsza niż przy cięciu prostym.
Możliwe zastosowania
- warsztaty metalowe, produkcja profili, rur, elementów konstrukcyjnych
- zakłady, które wymagają zarówno cięć prostych, jak i ukośnych, bez konieczności zmiany maszyny
- środowiska, gdzie istotna jest niezawodność, powtarzalność i wydajność — np. produkcja seryjna
- tam, gdzie warto mieć maszynę o regulowanej prędkości taśmy, co daje lepsze dopasowanie do różnych materiałów
Micro Spray System - chłodzenie mgłą olejową
Micro Spray System (system mikro-natrysku oleju) to nowoczesna metoda chłodzenia i smarowania stosowana głównie w obróbce metali. Zamiast tradycyjnego chłodzenia cieczą (np. emulsją chłodzącą), stosuje się tu mgłę olejową – bardzo drobne krople oleju podawane w sprężonym powietrzu bezpośrednio na narzędzie skrawające i obrabiany materiał.
Laserowa linia cięcia – do czego służy i co zapewnia?
Laserowa linia cięcia to system projekcji świetlnej wykorzystywany w przecinarkach (np. taśmowych, tarczowych, stołowych) do precyzyjnego wyznaczania miejsca cięcia jeszcze przed rozpoczęciem pracy ostrza.
Pistolet do spłukiwania wiórów
Pistolet do spłukiwania wiórów stosowany przy przecinarkach taśmowych to ręczne lub półautomatyczne urządzenie (zestaw dysz i przewodów) przeznaczone do kierowania strumienia chłodziwa, sprężonego powietrza lub mieszanki powietrze–olej w celu usunięcia wiórów, opiłków i zanieczyszczeń z pola cięcia, prowadnic i strefy roboczej.
Lampka halogenowa
Lampka halogenowa stosowana w przecinarkach to element oświetlenia roboczego, który zapewnia silne, skupione światło w miejscu cięcia. Montowana bezpośrednio przy strefie roboczej, umożliwia precyzyjne ustawienie materiału oraz kontrolę procesu cięcia, zwłaszcza w warunkach ograniczonego oświetlenia otoczenia.
Dodatkowy układ chłodzenia
Dodatkowy układ chłodzenia doskonale sprawdzi się przy cięciu materiałów o dużej średnicy, w przypadku, kiedy rozstaw kostek prowadzących jest za szeroki. Ustawienie rozprowadzania płynu chłodzącego jest niezwykle proste. Dodatkowym plusem jest możliwość regulacji. Piła taśmowa jest nie tylko smarowana, ale również chłodzona.
Tenzomat
Do czego służy?
Tenzomat to specjalistyczne urządzenie pomiarowe służące do kontroli i ustawiania prawidłowego naciągu taśm napędowych, najczęściej w maszynach przemysłowych. Stosuje się go głównie przy taśmach zębatych, paskach klinowych, taśmach transportujących czy napędach pasowych, gdzie odpowiednie naprężenie ma kluczowe znaczenie dla prawidłowego działania systemu.
Elektroniczny wyświetlacz kąta ramienia
Elektroniczny wyświetlacz kąta służy do precyzyjnego wskazywania kąta cięcia podczas pracy przecinarki taśmowej. Umożliwia dokładne ustawienie ramienia przecinarki pod żądanym kątem, co jest kluczowe przy cięciach pod kątem, np. w konstrukcjach spawanych, montażowych czy stalowych.

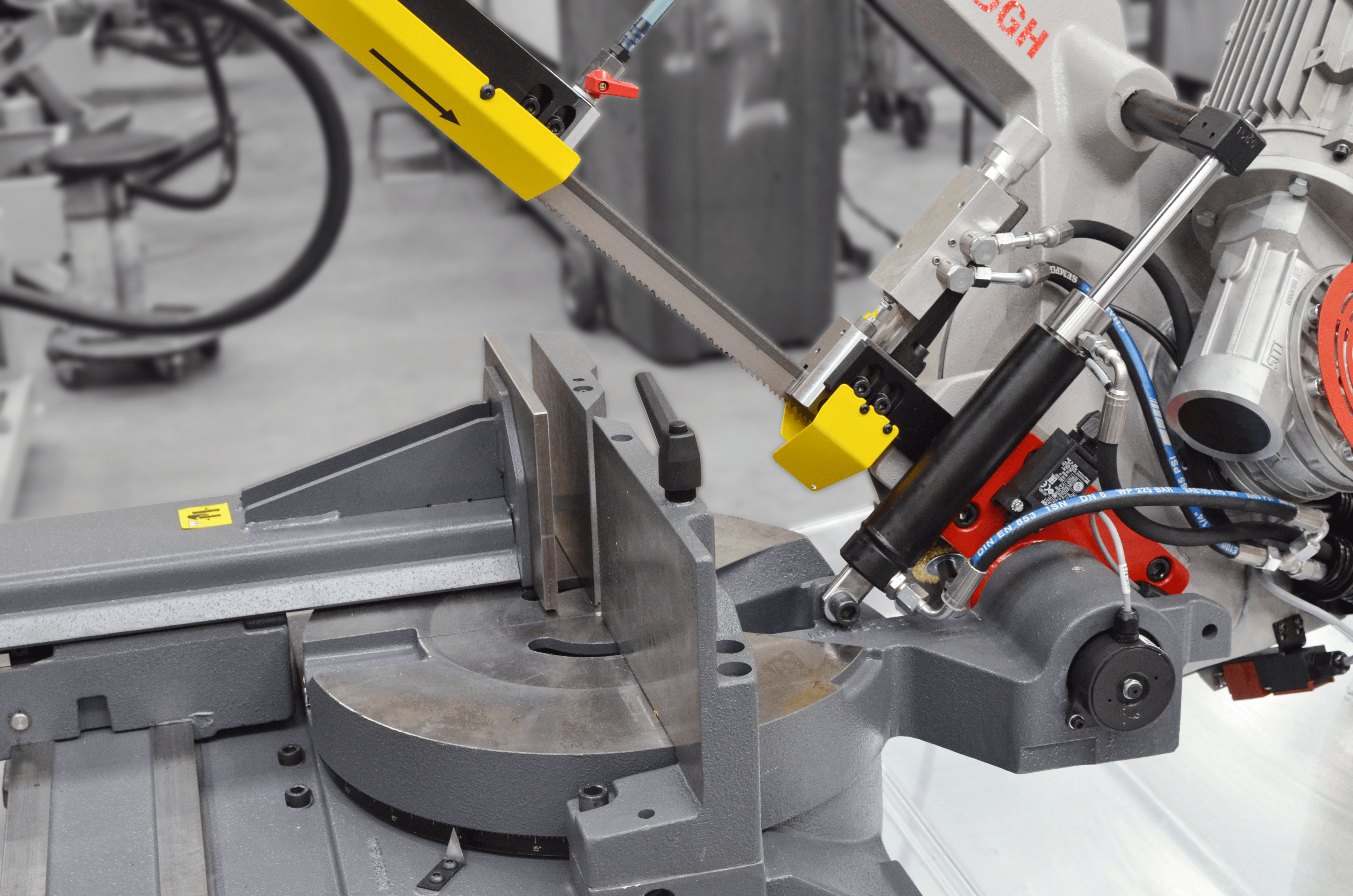

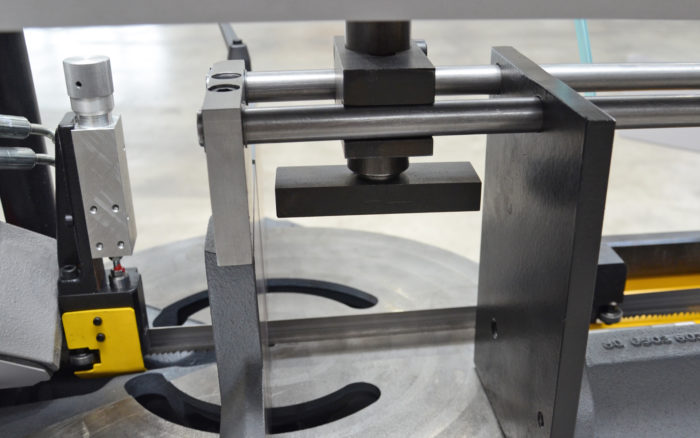

Hydrauliczny zacisk do cięcia pakietów
Hydrauliczny zacisk do cięcia w pakiecie to układ mocowania materiału, wykorzystywany w przecinarkach taśmowych do jednoczesnego, stabilnego unieruchomienia kilku elementów (prętów, profili, rur itp.) w celu ich równoczesnego przecięcia. Zacisk ten działa automatycznie, wykorzystując siłę układu hydraulicznego maszyny.
