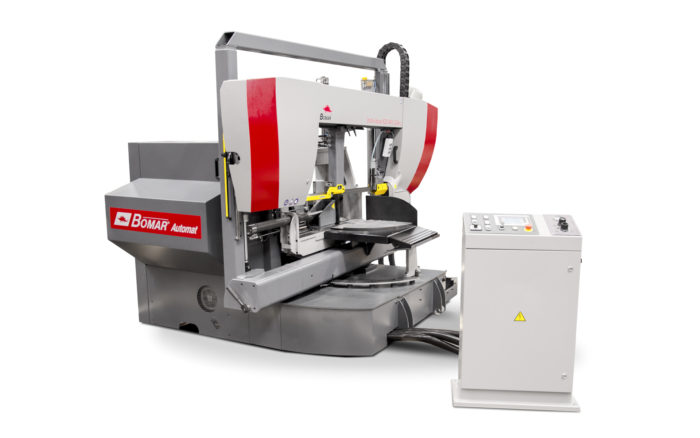

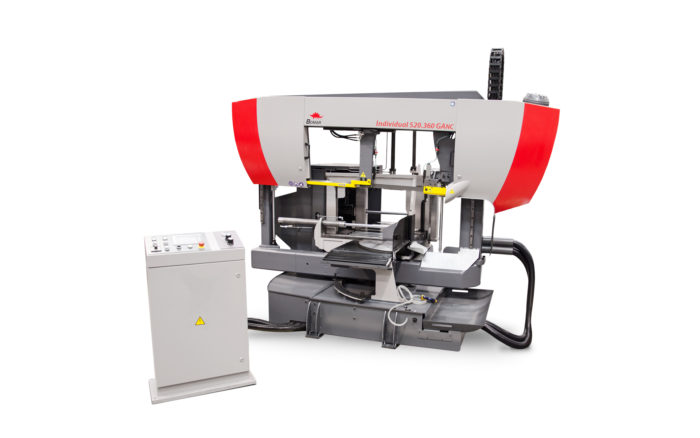

Przecinarka taśmowa Individual 520.360 GANC

Podnoszenie ramienia i opuszczanie ramienia jest sterowane hydraulicznie bezpośrednio z pulpitu. Maszyna jest wyposażona w agregat hydrauliczny wspomagający pracę całego urządzenia. Prędkość opadania ramienia jest płynna i regulowana przez zawór na pulpicie. Po przełączeniu maszyny w tryb półautomatyczny, wszystkie funkcje są sterowane za pomocą klawiatury membranowej.

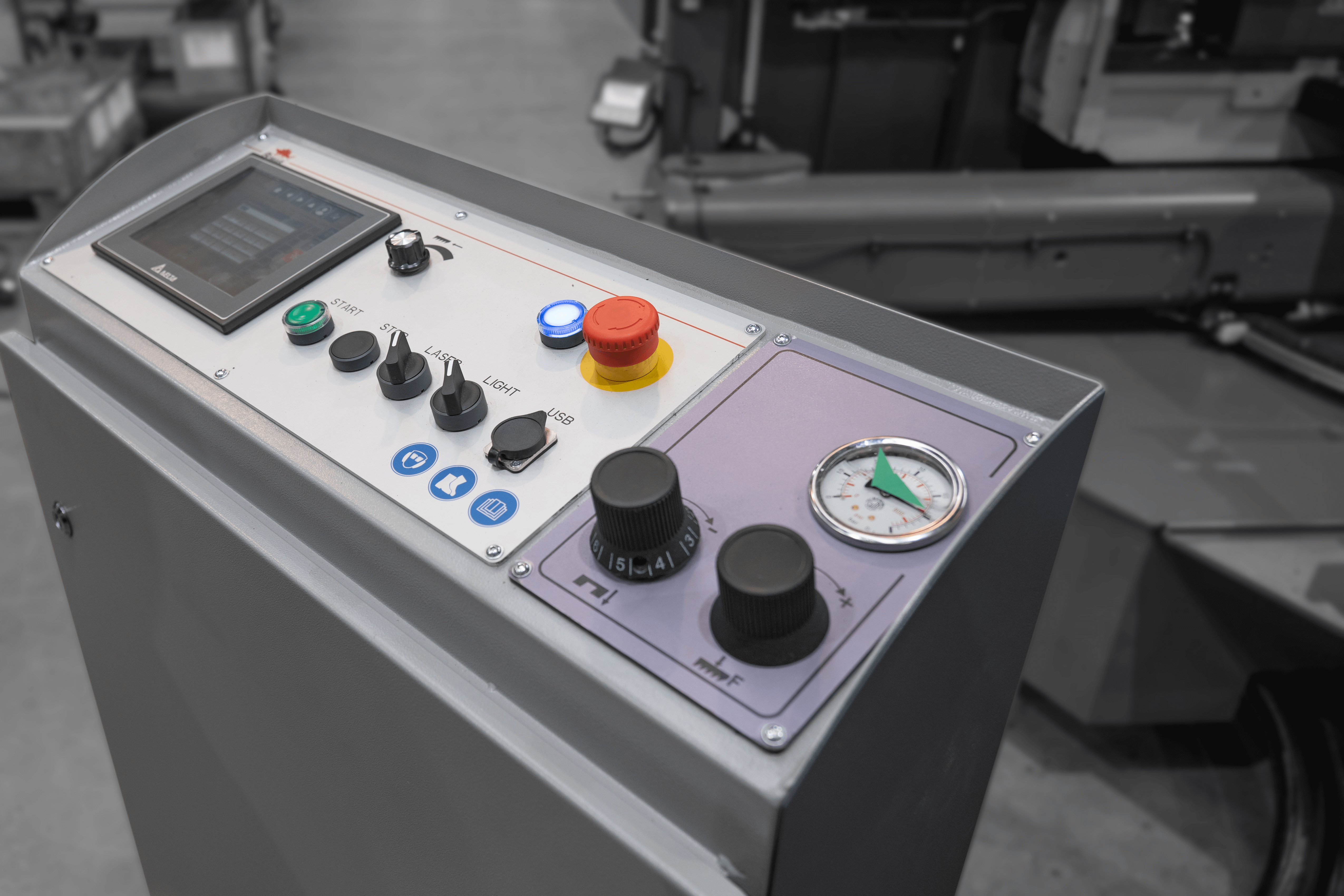

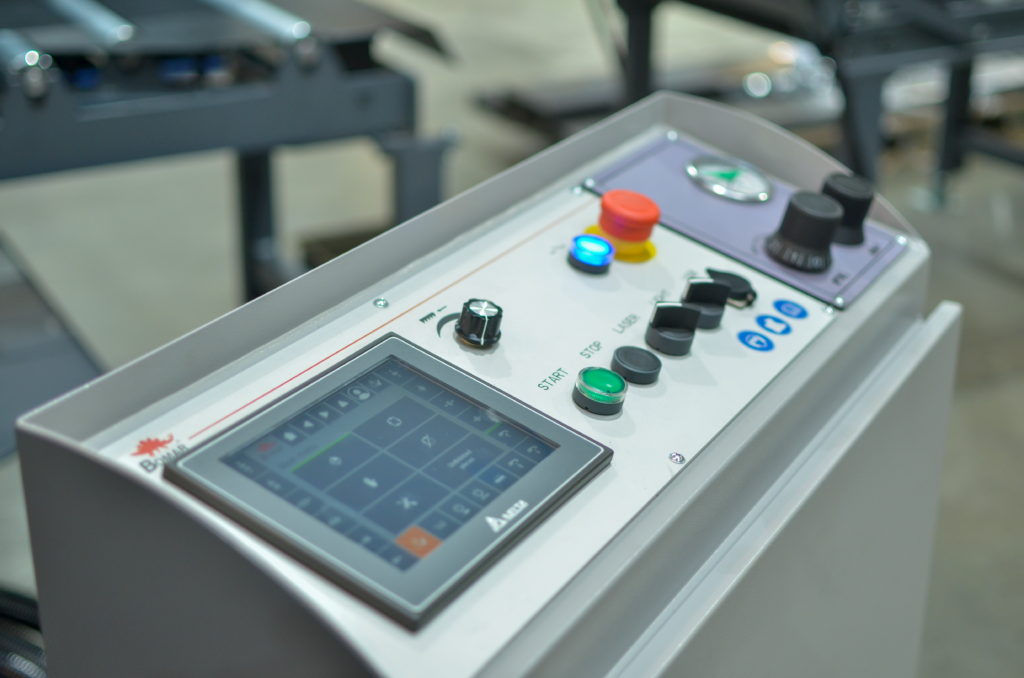

Panel sterowania znajduje się na oddzielnie stojącej szafie sterowniczej co ułatwia pracę operatorowi w dogodnym dla niego miejscu podczas cięcia. Na podświetlanym czterowierszowym wyświetlaczu pokazywana jest prosta kontrola dialogowa z wiadomościami tekstowymi. Maszyna umożliwia programowanie ilości detali, pamięć pozycji ramienia, tryb ręczny do indywidualnej kontroli funkcji.

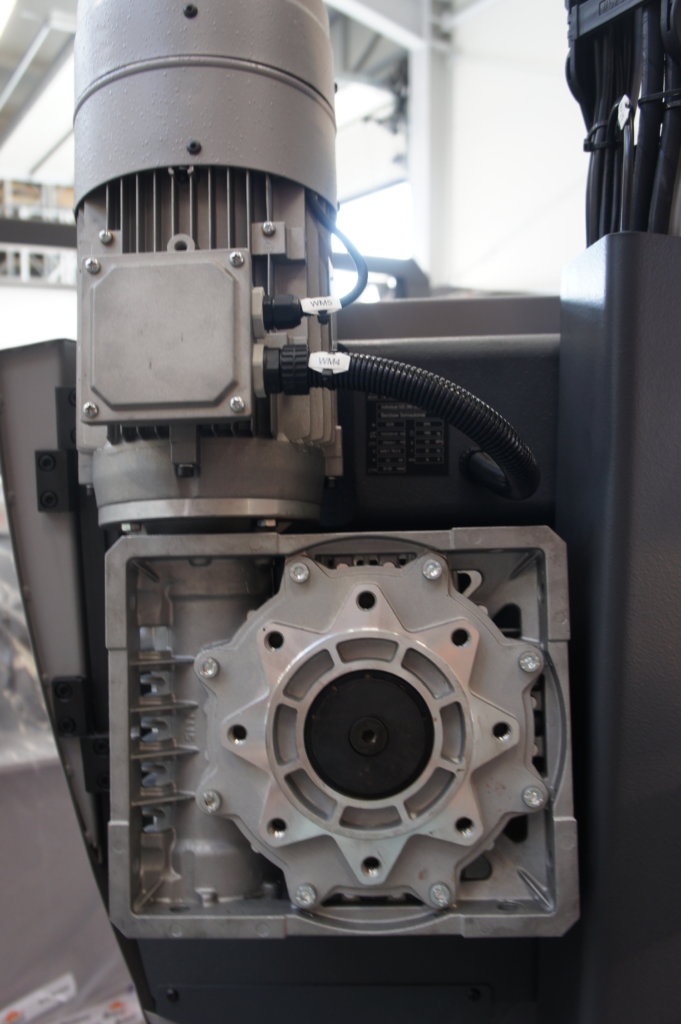

Taśmę napędza silnik przemysłowy sterowany przez falownik w który maszyna jest wyposażona. Dzięki temu prędkość taśmy może być regulowana w sposób płynny od 20-120m/min idealnie dopasowana do ciętego materiału. Napęd wspomagany jest przekładnią ślimakową umieszczoną w kąpieli olejowej.

Taśma jest nachylona względem powierzchni roboczej imadła pod kątem 2°, co znacznie skraca czas cięcia i przyczynia się do dłuższej żywotności taśmy.

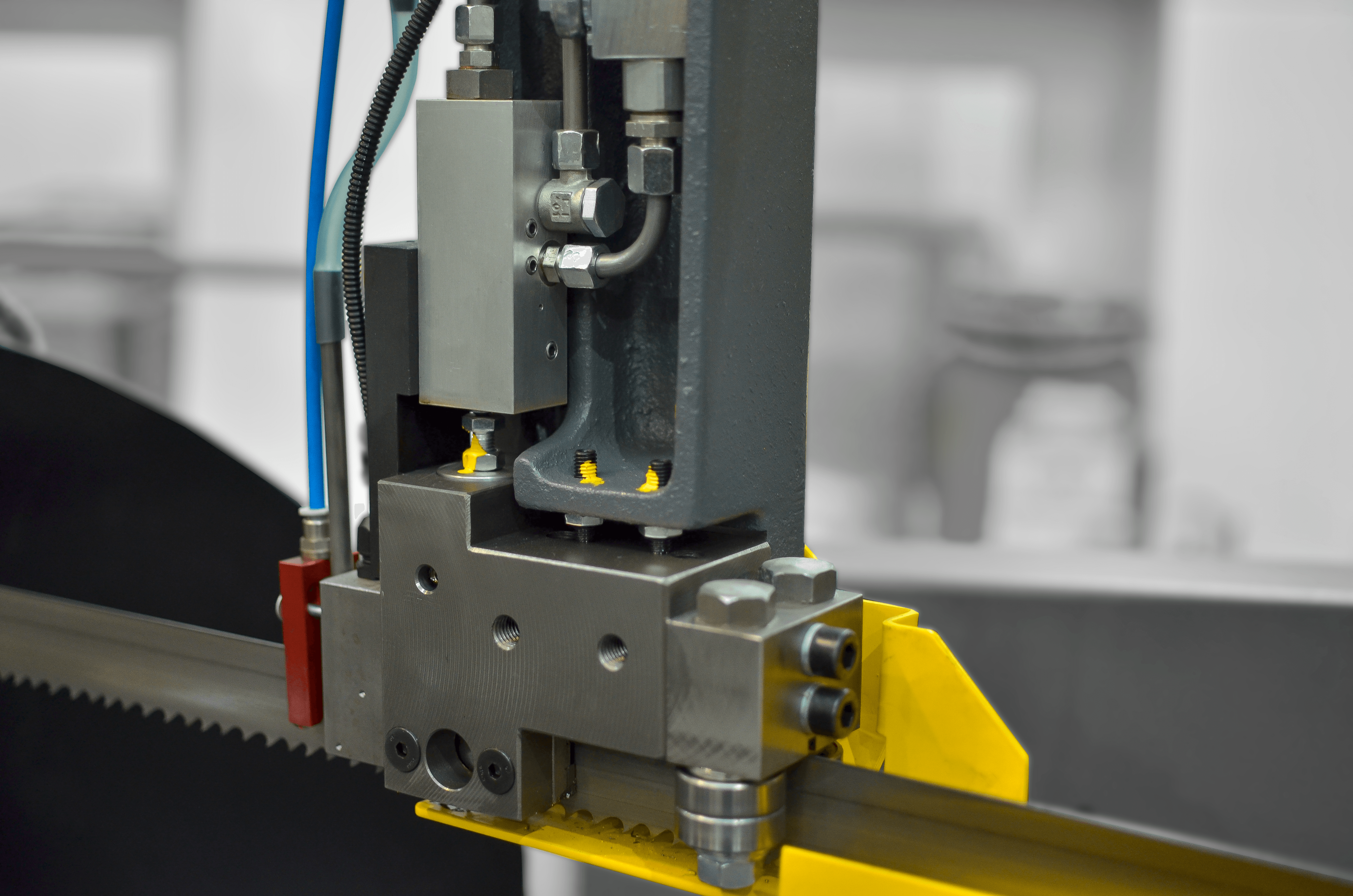

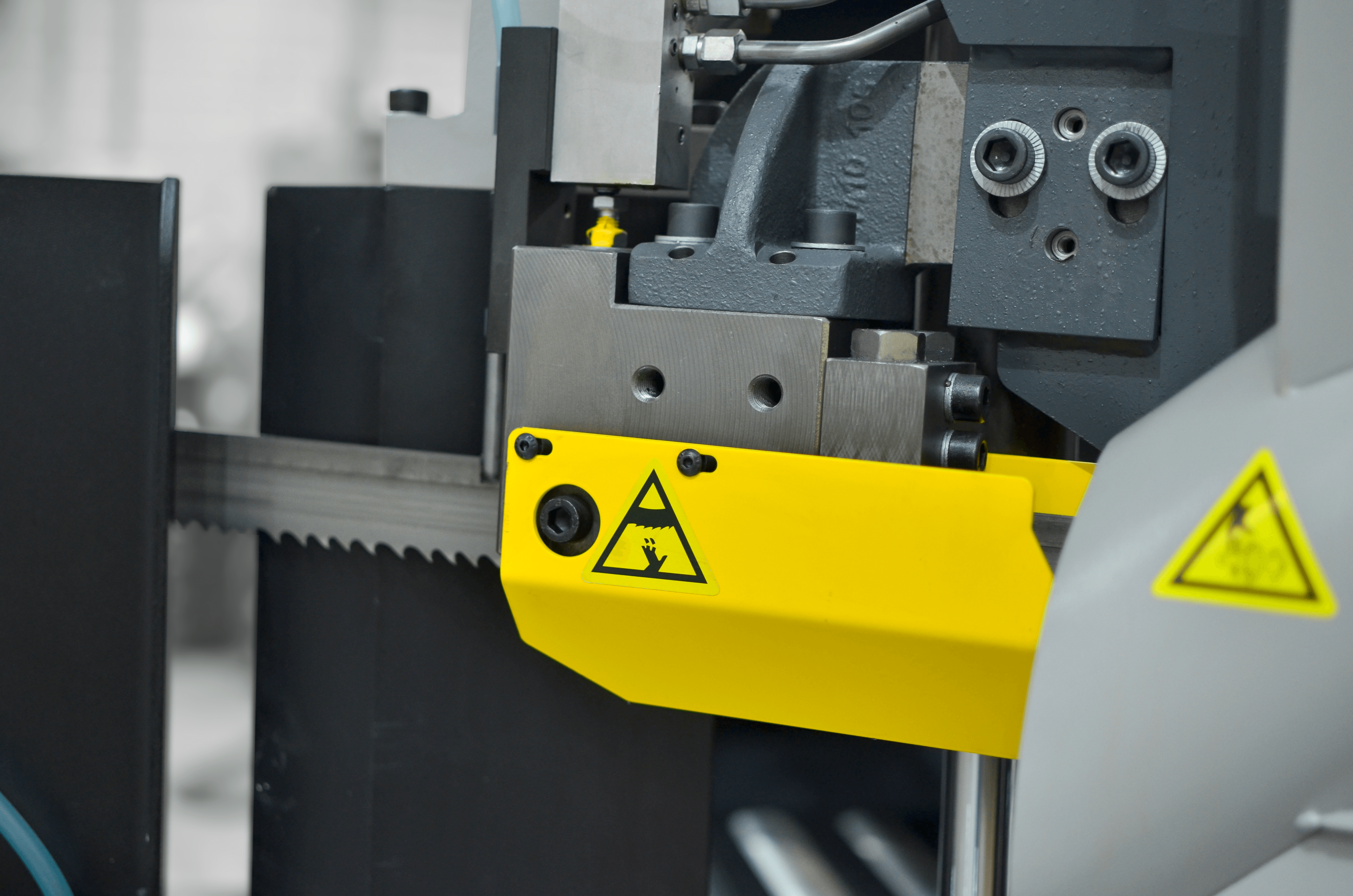

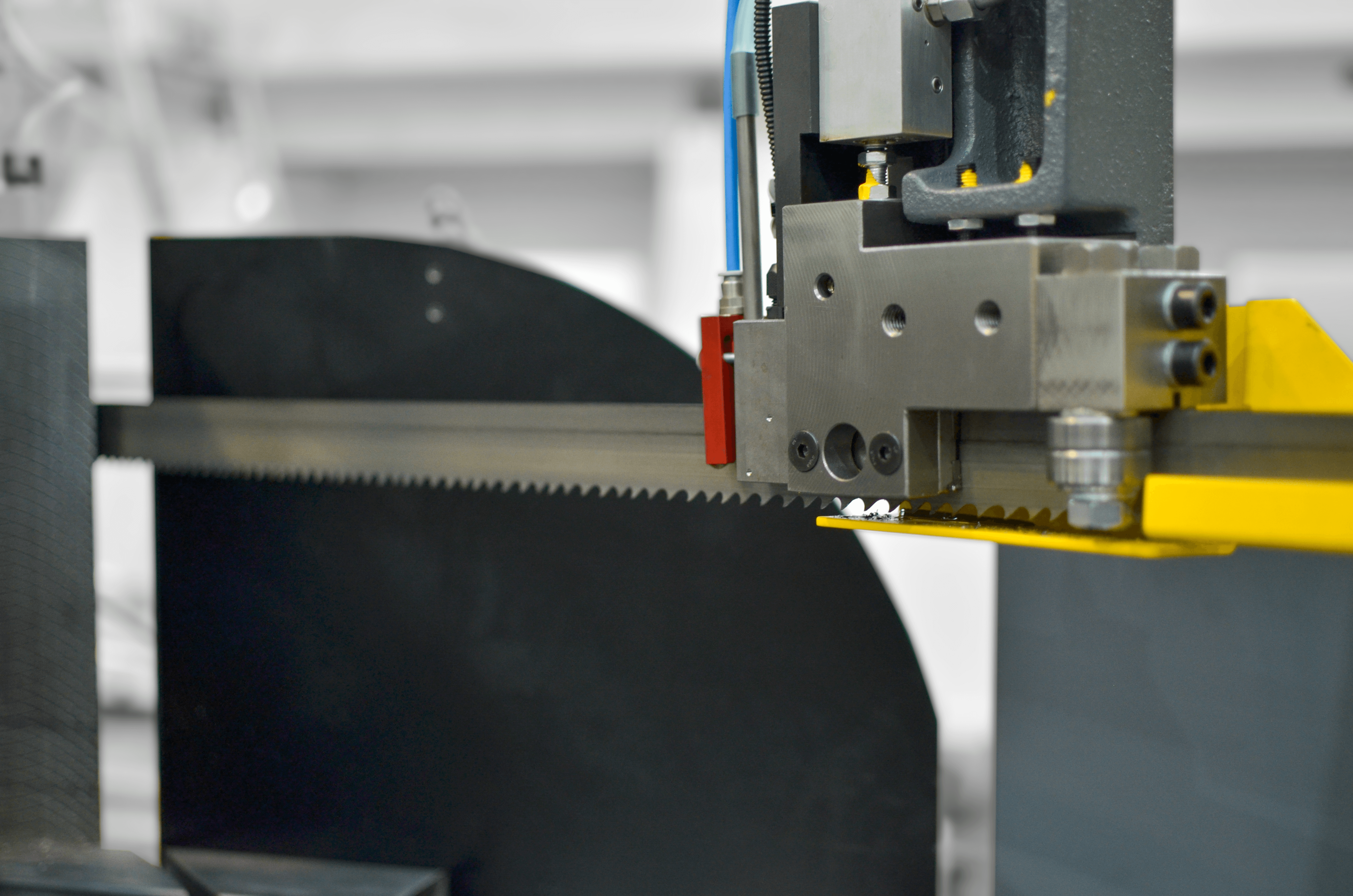

W porównaniu z konkurencją piła ta oferuje precyzję cięcia, gwarantowaną przez profesjonalne prowadzenie taśmy piły w łożyskach oraz w twardych prowadnicach węglikowych. Węglik jest kruchy ale w przecinarkach taśmowych wykorzystuje się jego drugą właściwość a mianowicie jest odporny na ścieranie co zapewnia jego długowieczną pracę w prowadzeniu brzeszczotu piły taśmowej. Dodatkowo maszyna wyposażona jest w System ADFR (z ang. Automatic Down-Feed Regulation) to automatyczny system regulacji prędkości opuszczania ramienia przecinarki taśmowej.

System ADFR steruje siłą posuwu ramienia w zależności od oporu materiału – czyli na bieżąco dopasowuje tempo opadania ramienia (i tym samym taśmy tnącej) do warunków cięcia.

Jak działa?

W tradycyjnych przecinarkach bez ADFR posuw ustawiany jest ręcznie — hydraulicznie lub mechanicznie — i jest stały, niezależnie od rodzaju materiału.

Z ADFR przecinarka sama dostosowuje prędkość opuszczania, co:

• zmniejsza ryzyko przeciążenia taśmy,
• wydłuża żywotność piły,
• poprawia jakość cięcia,
• skutecznie skraca czas obróbki w wielu przypadkach.

Korzyści systemu ADFR:

✅ Lepsze dopasowanie do różnych materiałów (np. stal, aluminium, stal nierdzewna)
✅ Automatyczna korekta parametrów pracy bez ingerencji operatora
✅ Zmniejszone zużycie taśmy tnącej
✅ Wyższa powtarzalność i stabilność procesu cięcia

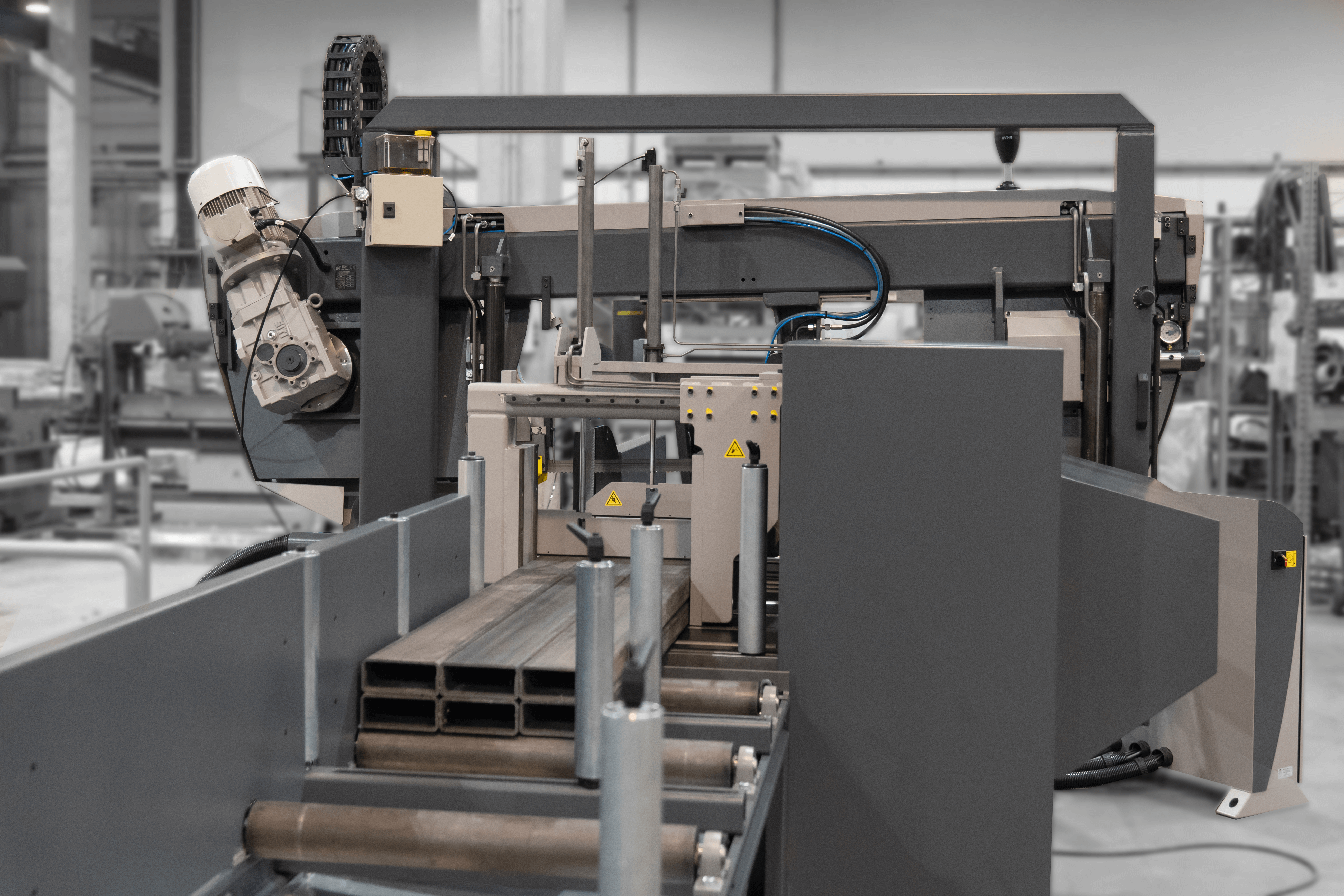

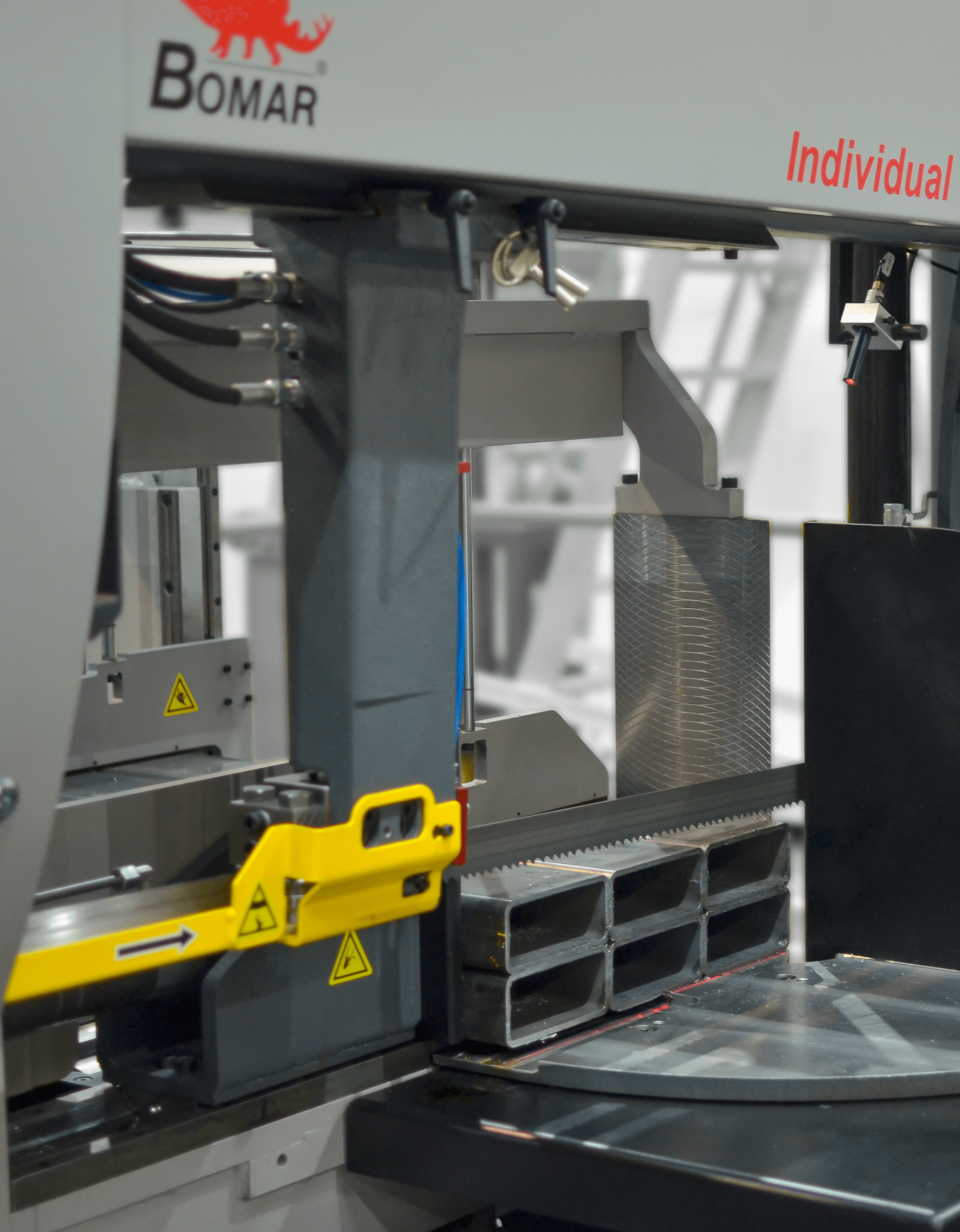

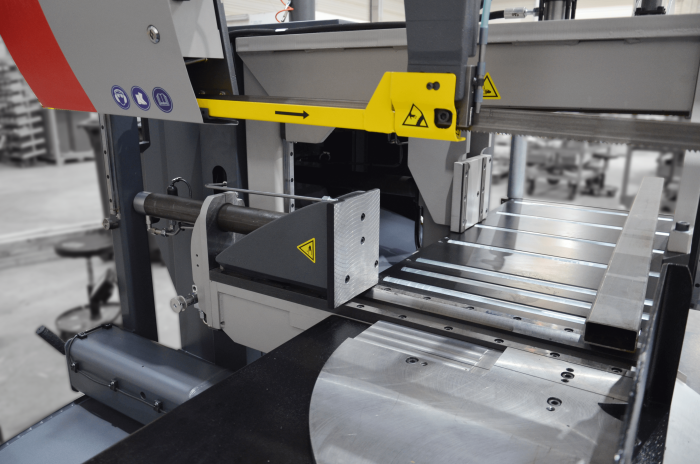

Przecinarka taśmowa Individual 520.360GANC wyposażona jest w dwa imadła. Imadło główne i imadło podające materiał do cięcia. Mocne imadło i solidne szczęki zapewniają stabilny zacisk materiału co przekłada się na dokładność cięcia i bezpieczeństwo operatora. Największą zaletą tej maszyny jest możliwość zaprogramowania różnej ilości sztuk obrabianego materiału, o różnych długościach, bez dalszej kontroli maszyny. Maksymalna długość pojedynczego posuwu to 750 mm. Cały cykl roboczy kończy się po zaprogramowaniu długości i liczby elementów. Maszyna ta szczególnie nadaje się do cięcia profili i materiałów litych o mniejszych przekrojach z dokładnością jednego posuwu 0,2 mm.

Minimalna średnica cięcia wynosi 5 mm, natomiast długość materiału mocowanego w imadle nie może być mniejsza niż ok. 45 mm.

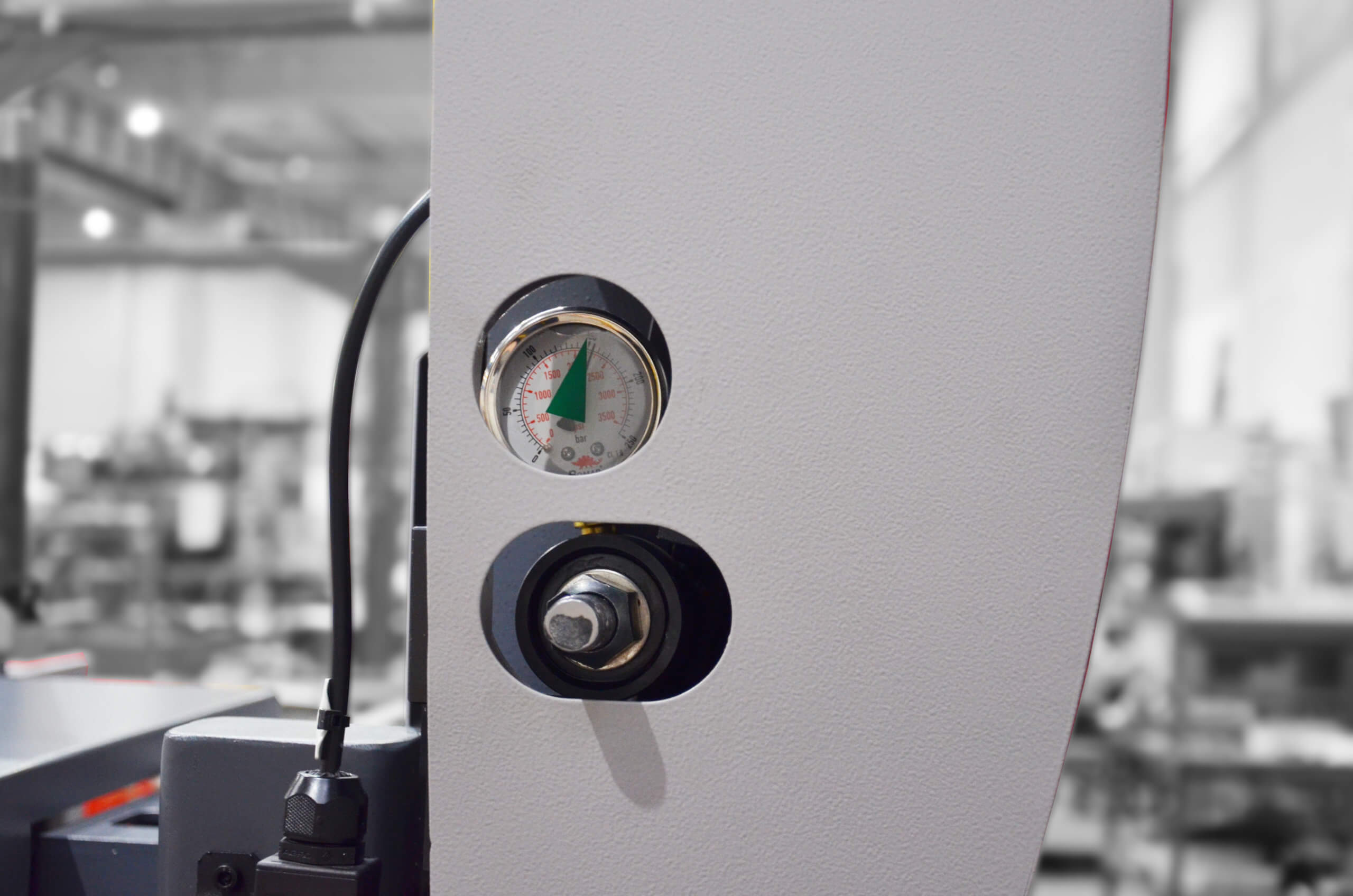

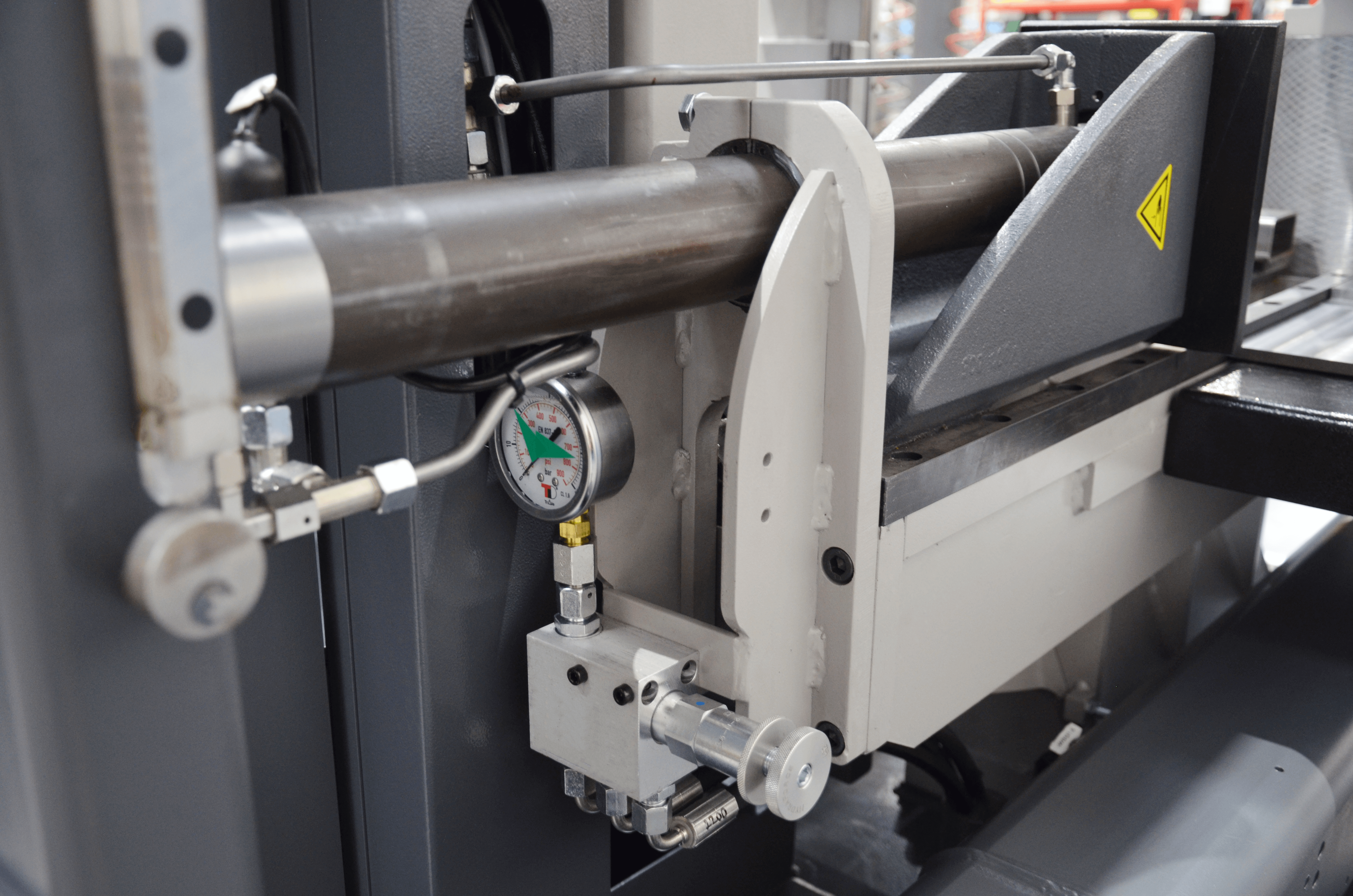

Aby prawidłowo ciąć na przecinarce piła taśmowa powinna być dobrze napięta. Przecinarka Individual 520.360GANC jak wszystkie maszyny marki Bomar, wyposażona jest w śrubę, która znajduje się przy kole napinającym która to umożliwia, oraz zegar hydrauliczny (manometr), który wskazuje prawidłowy naciąg.

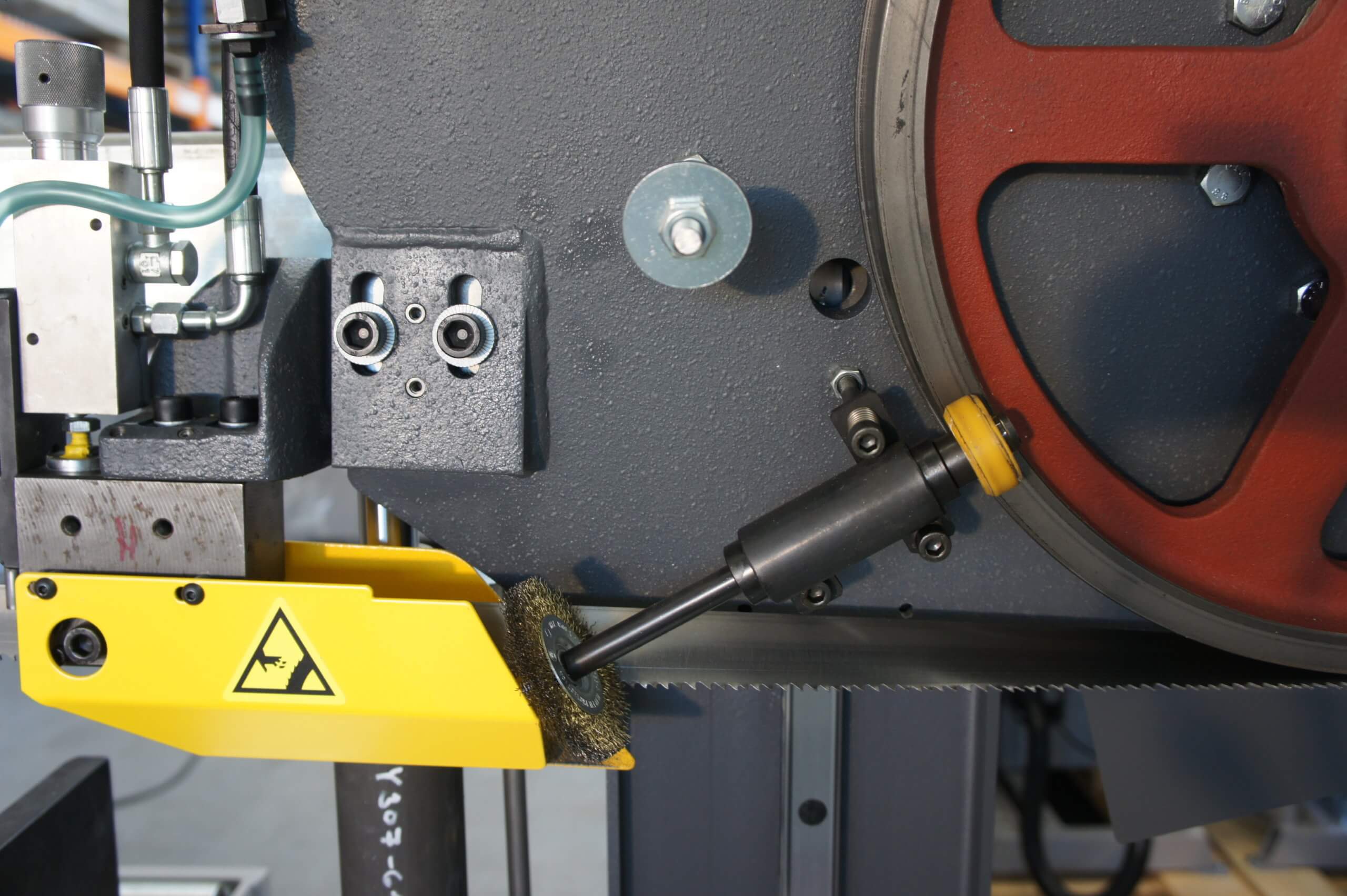

Pilarka INDIVIDUAL 520.360GANC jest wyposażona w szczotkę czyszczącą piłę taśmowa z wiórów. Gwarantuje to dłuższą żywotność taśmy i higienę cięcia na przecinarce.

Przecinarka taśmowa jest standardowo wyposażona w cały układ chłodzący piłę taśmową. Emulsja chłodząca jest doprowadzana bezpośrednio w miejsce cięcia za pomocą wężyków. Zabezpiecza to brzeszczot przed przegrzaniem dzięki czemu wydłuża jego żywotność oraz ma znaczący wpływ na prostoliniowość cięcia.

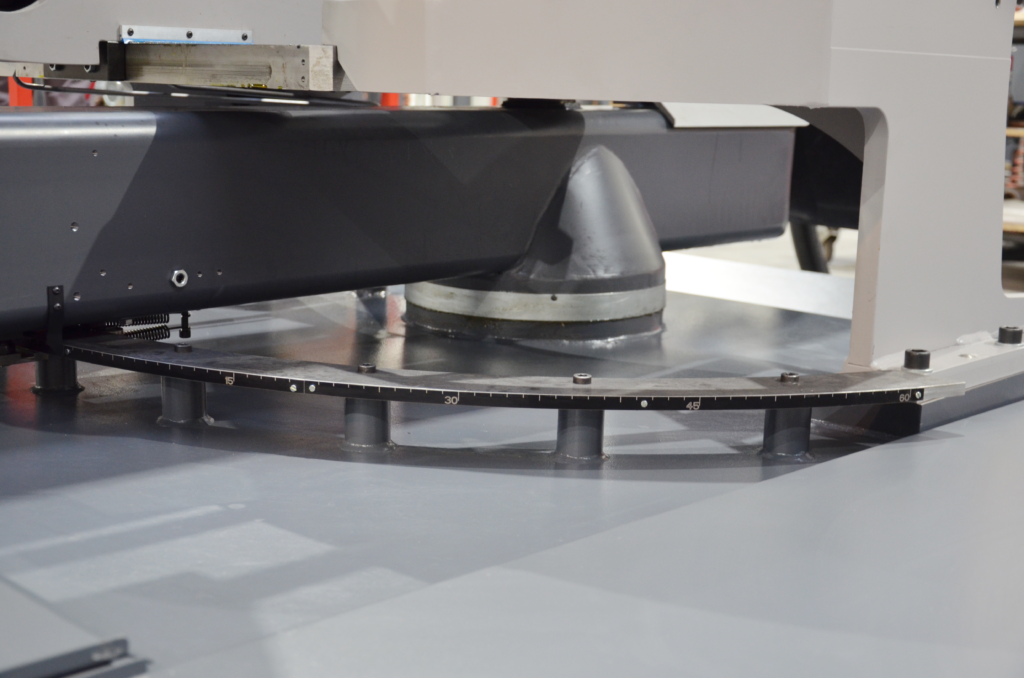

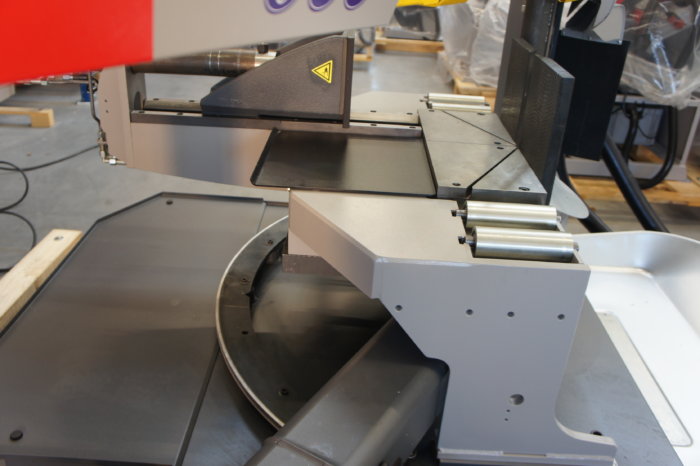

Maszyna Individual 520.360GANC umożliwia:

• Cięcia proste (0°) — maksymalna średnica cięcia przy tej orientacji.
• Cięcia ukośne (w lewo): typowo od  –45° do 0°

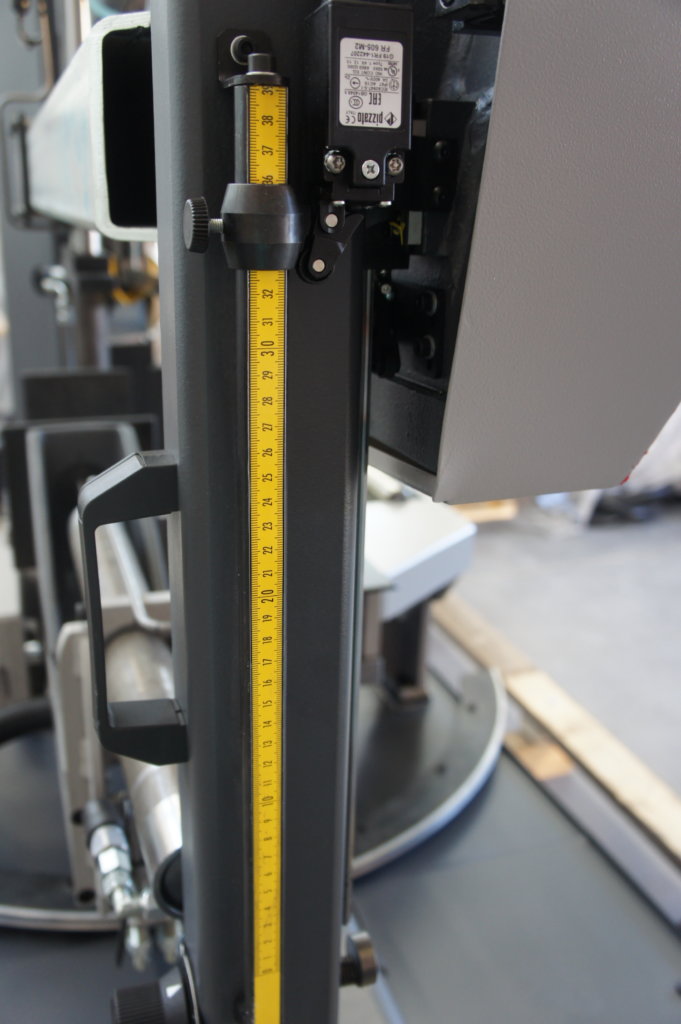

Dzięki dwukolumnowej budowie przecinarka taśmowa Individual 520.360GANC posiada bardzo stabilne ramię a taśma jest pochylona względem powierzchni imadła pod kątem 2°, co przyczynia się do dłuższej żywotności taśmy. Aby osiągnąć krótsze czasy cięcia maszyna w wyposażeniu standardowym posiada regulację wysokości na jaką ma podnieść się ramie po ucięciu materiału – zdjęcie po lewej.

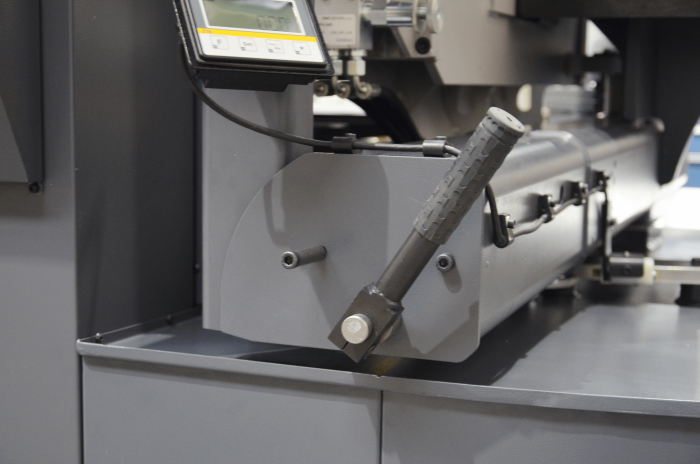

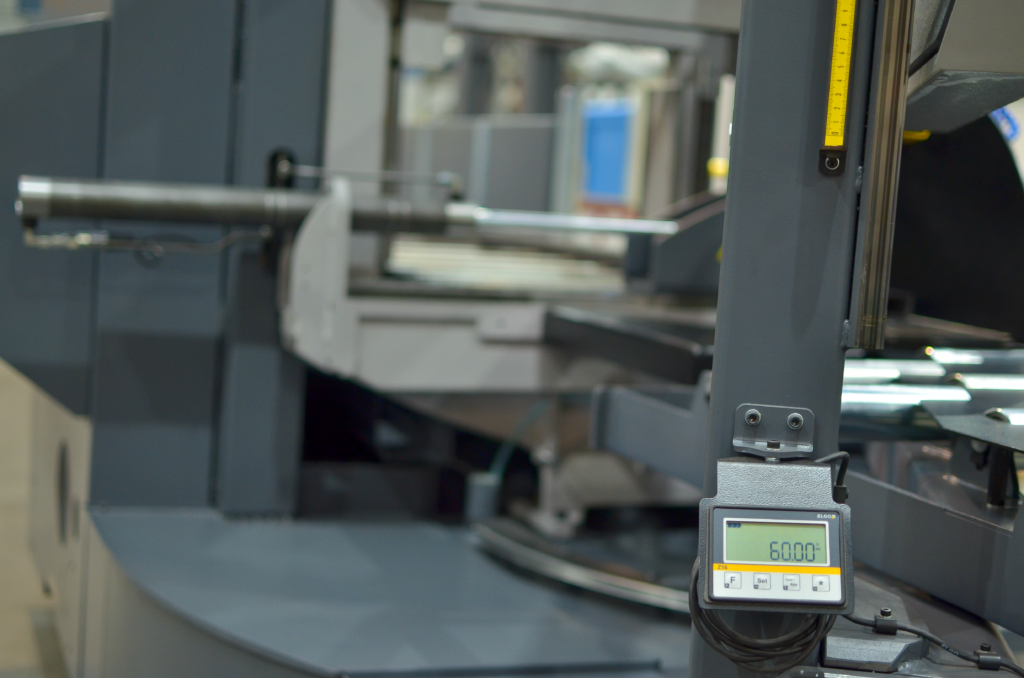

Maszynę można też wyposażyć dodatkowo w elektroniczny odczyt kąta ramienia co przyspiesza pracę i zwiększa precyzję (zdjęcie po lewej)

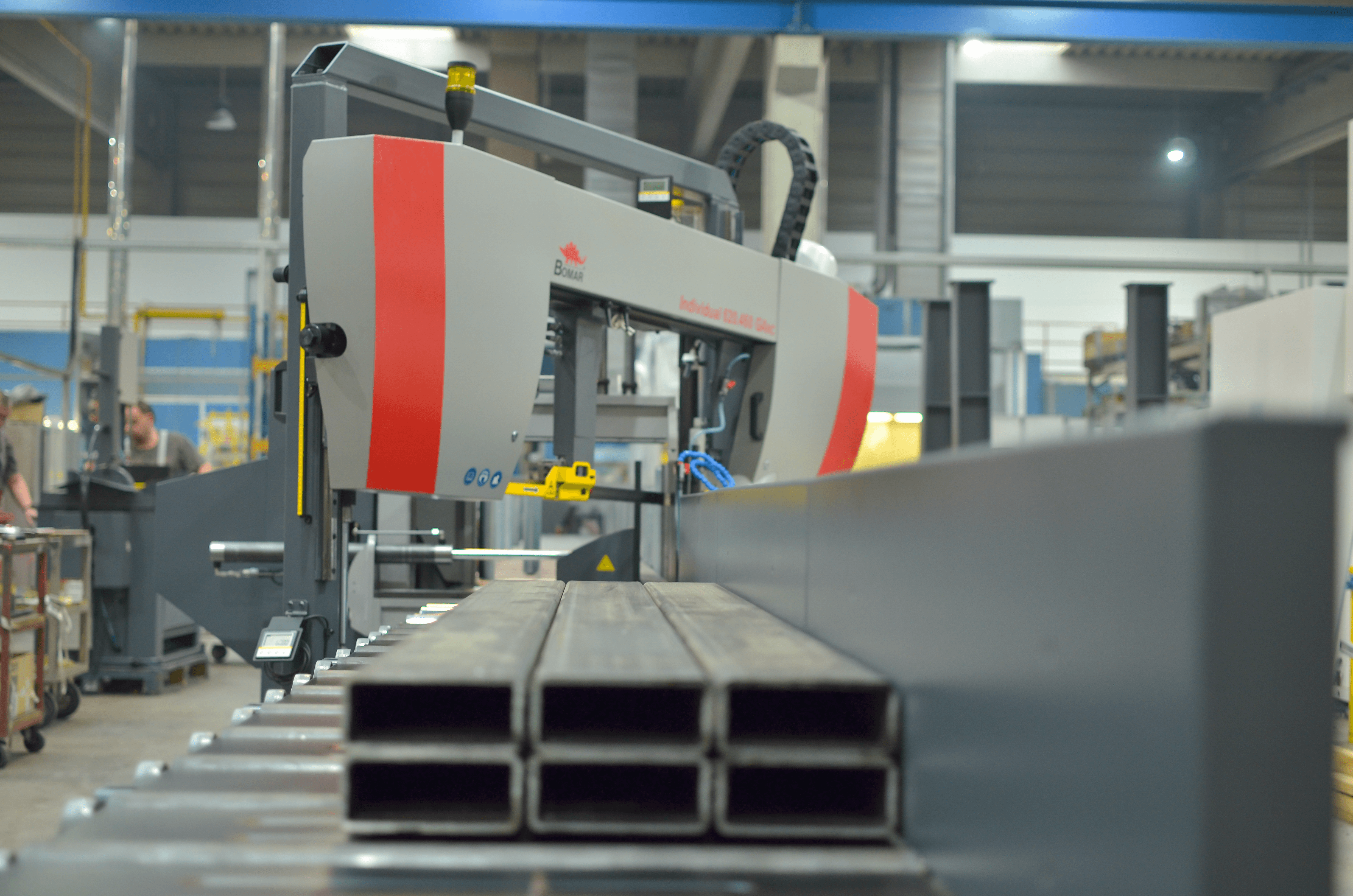

Maszyna ta znajduje się głównie w zakładach obróbki metali, w przemyśle mechanicznym, stoczniowym, konstrukcyjnym, warsztatach ślusarskich czy halach produkcyjnych, gdzie istotne są:

• masowe, seryjne cięcie wałków, prętów, rur — dzięki automatyzacji cyklu, można programować kolejne długości i liczby ciętych elementów, co zmniejsza czas obsługi operatora
• cięcie materiałów wymagających dobrej powierzchni cięcia — dzięki prowadnicom, regulacji prędkości taśmy i hydraulicznej kontroli posuwu można zoptymalizować parametry dla różnych gatunków stali.
• gdzie liczy się powtarzalność i minimalizacja błędów — automatyzacja eliminuje część błędów ręcznych i zapewnia bardziej stałą jakość.
• procesy, gdzie wymagana jest wysoka wydajność — model ANC (automatyczny) jest zaprojektowany do pracy ciągłej z minimalną ingerencją operatora.
