Kluczowe cechy
Charakterystyka przecinarki

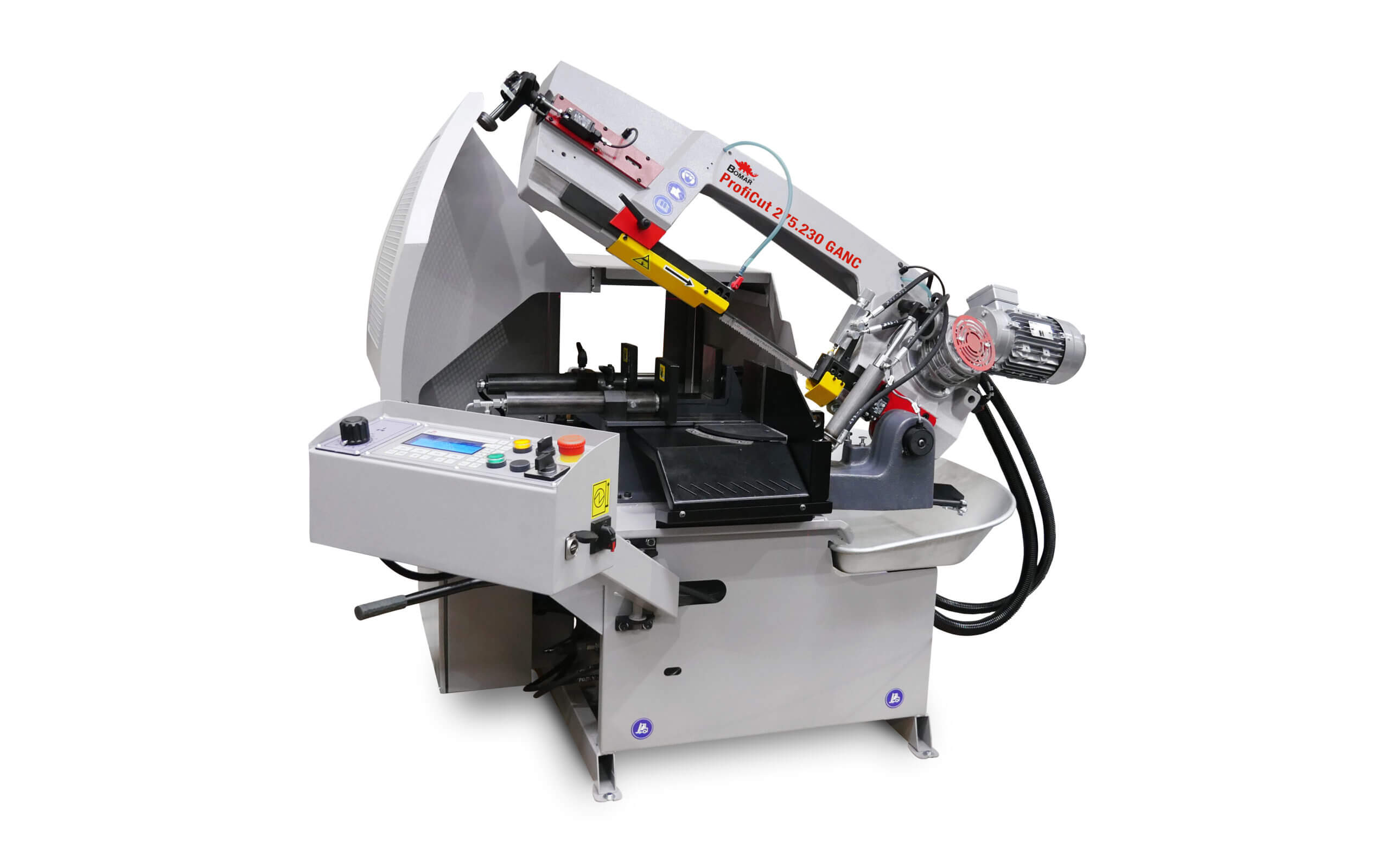

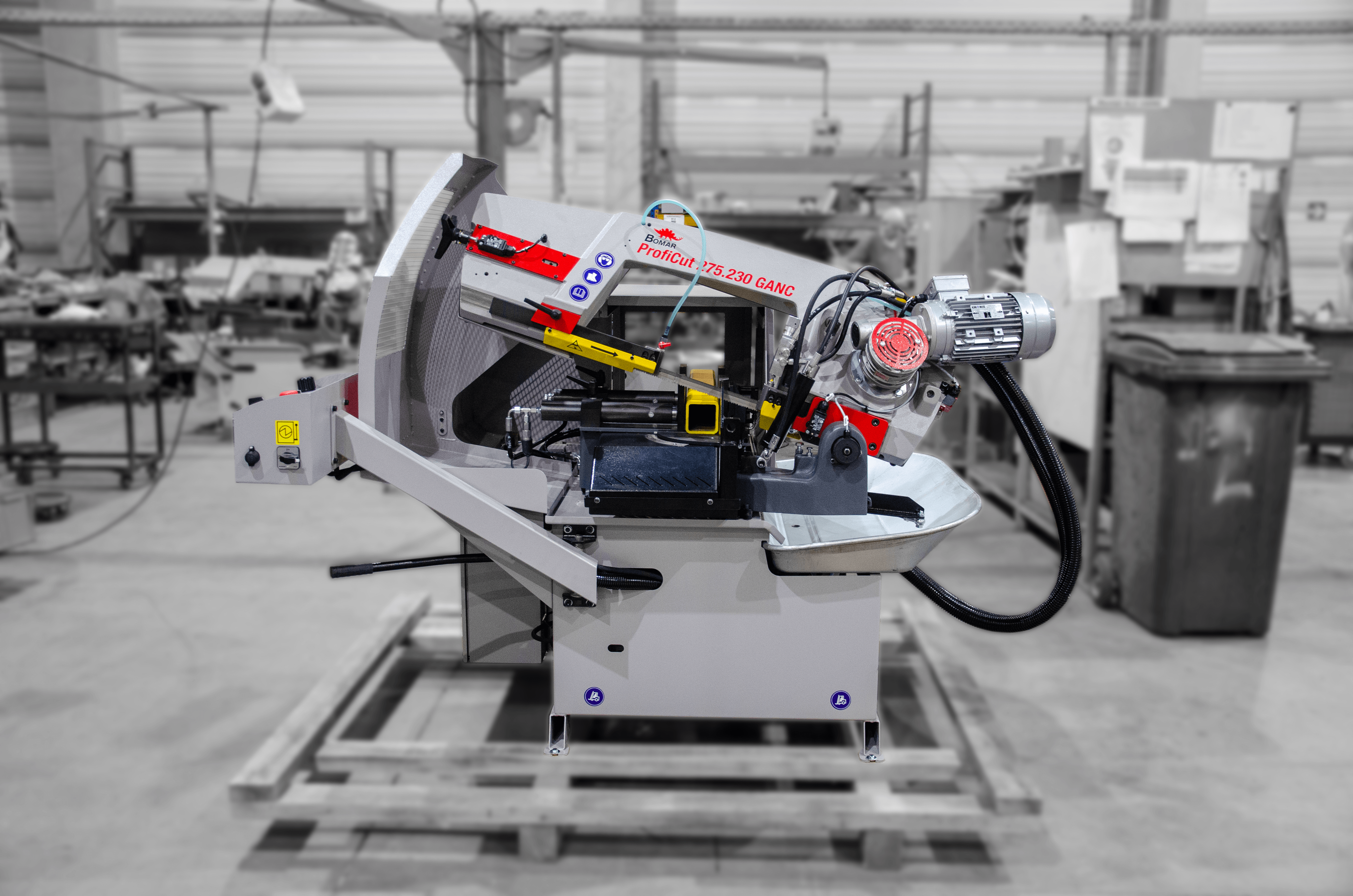

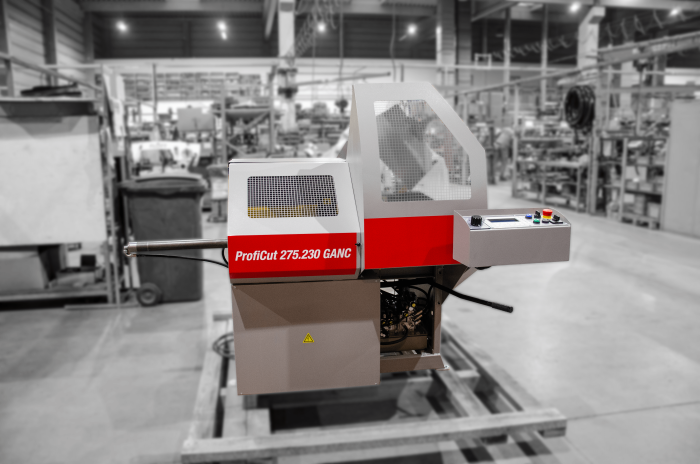

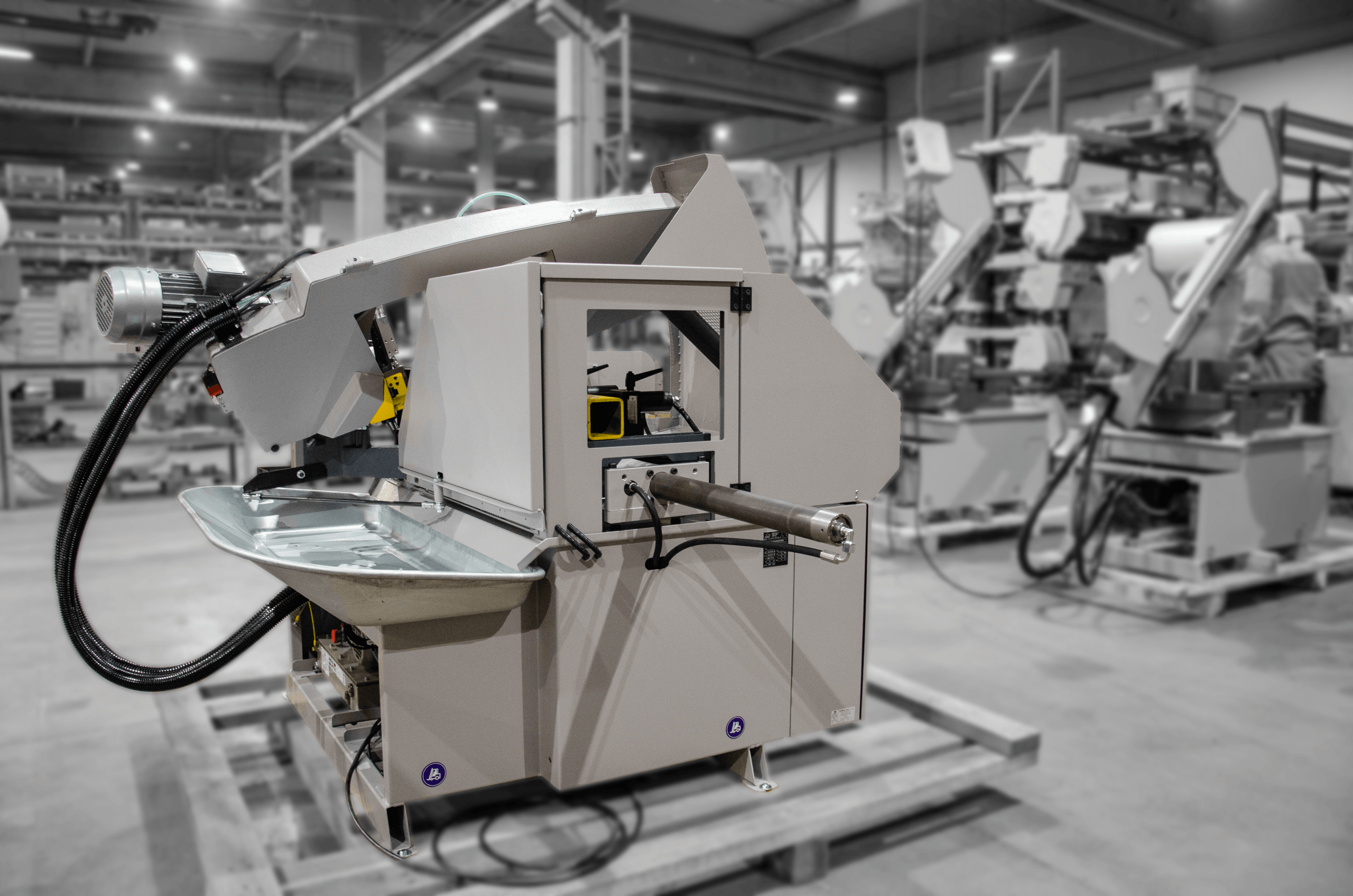

Automatyczna piła taśmowe do średnicy 230mm

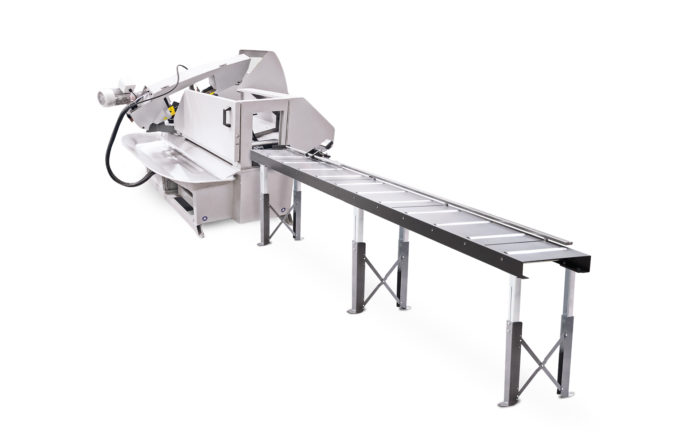

Automatyczna piła taśmowa ze sterowaniem NC. Największą zaletą tej maszyny jest możliwość zaprogramowania różnej ilości sztuk obrabianego materiału, o różnych długościach, bez dalszej kontroli maszyny. Maszyna ta szczególnie nadaje się do cięcia profili i materiałów pełnych o mniejszych przekrojach z dokładnością jednego posuwu 0,2 mm. Proficut 275.230GANC to wydajna piła taśmowa zaprojektowana z myślą o pracach warsztatowych oraz produkcyjnych, wymagających precyzyjnego cięcia metalu. Maszyna łączy solidną konstrukcję z możliwością automatyzacji procesu cięcia, co sprawia, że nadaje się do zadań o wysokim stopniu powtarzalności.
ZALETY
-
automatyzacja procesu cięcia
-
Sterowanie na ruchomym pulpicie
-
dobra dokładność cięcia dzięki stabilnej konstrukcji
-
Płynna regulacja prędkości taśmy zapewniona przez falownik
Ramię i sterowanie
Ramię maszyny wykonane jest z żeliwa szarego — materiał, który dobrze tłumi drgania, co przekłada się na mniejszą utratę precyzji nawet przy dłuższej pracy.
Podnoszenie ramienia i opuszczanie ramienia jest sterowane hydraulicznie bezpośrednio z pulpitu. Maszyna jest wyposażona w agregat hydrauliczny wspomagający pracę całego urządzenia. Prędkość opadania ramienia jest płynna i regulowana przez zawór na pulpicie.

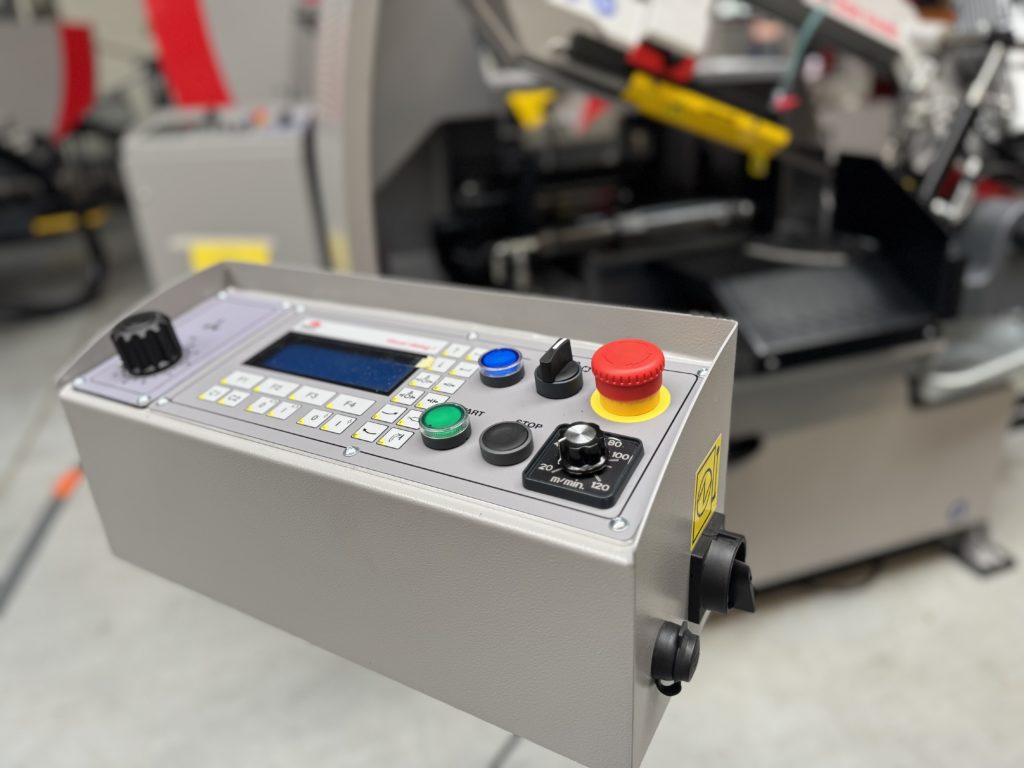

Panel sterowania znajduje się na ruchomym uchwycie co ułatwia pracę operatorowi w dogodnym dla niego miejscu podczas cięcia. Na podświetlanym czterowierszowym wyświetlaczu pokazywana jest prosta kontrola dialogowa z wiadomościami tekstowymi.

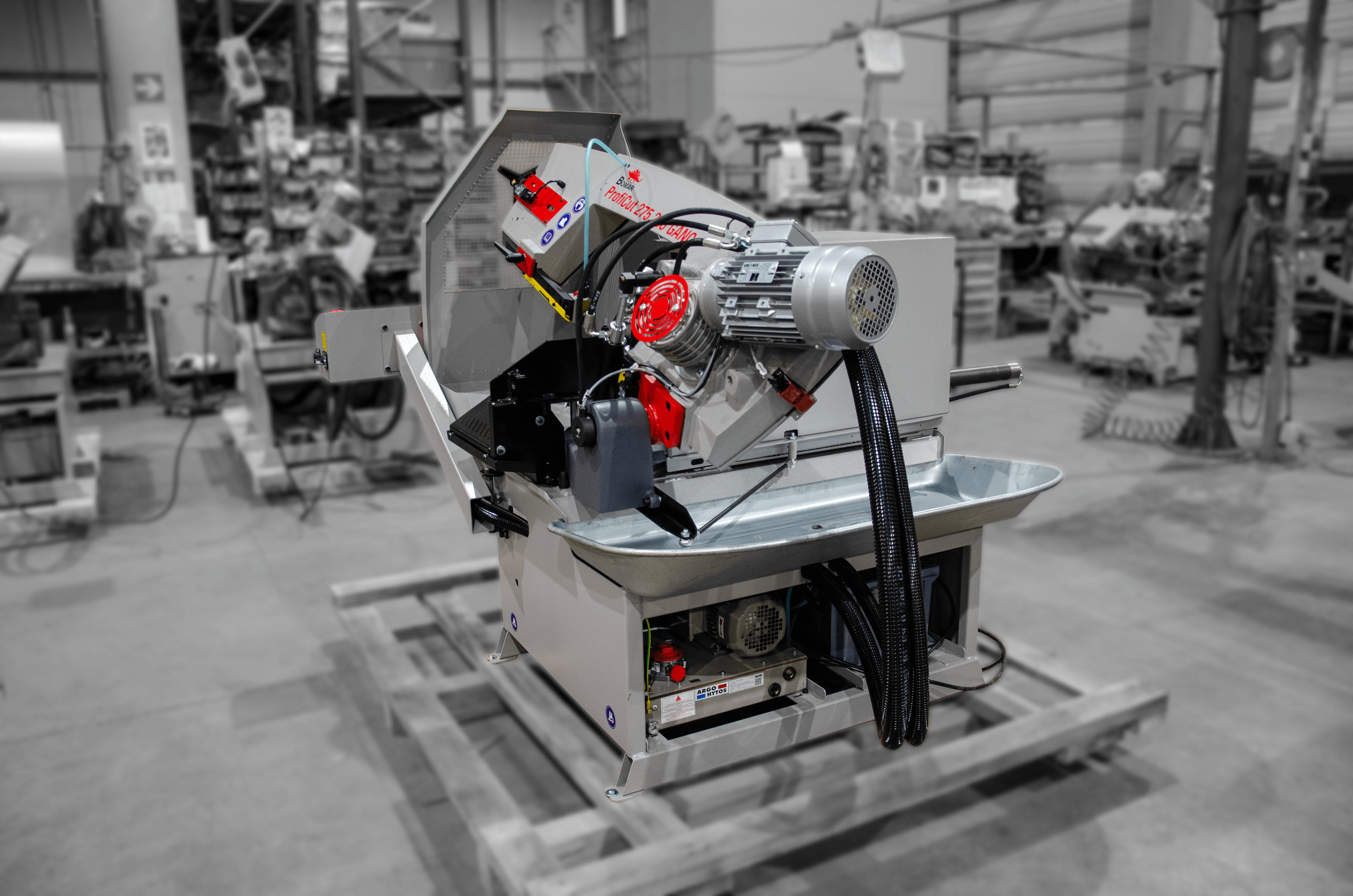

Napęd i prędkość taśmy - FALOWNIK
Taśmę napędza silnik przemysłowy sterowany przez falownik w który maszyna jest wyposażona. Dzięki temu prędkość taśmy może być regulowana w sposób płynny od 20-120m/min idealnie dopasowana do ciętego materiału. Napęd wspomagany jest przekładnią ślimakową umieszczoną w kąpieli olejowej.

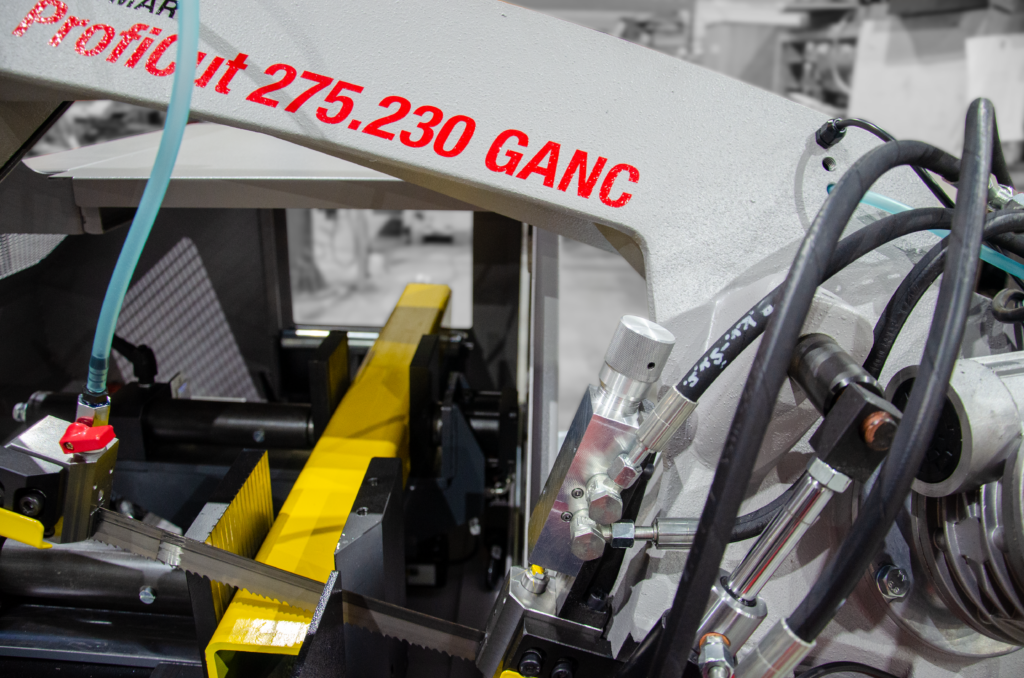

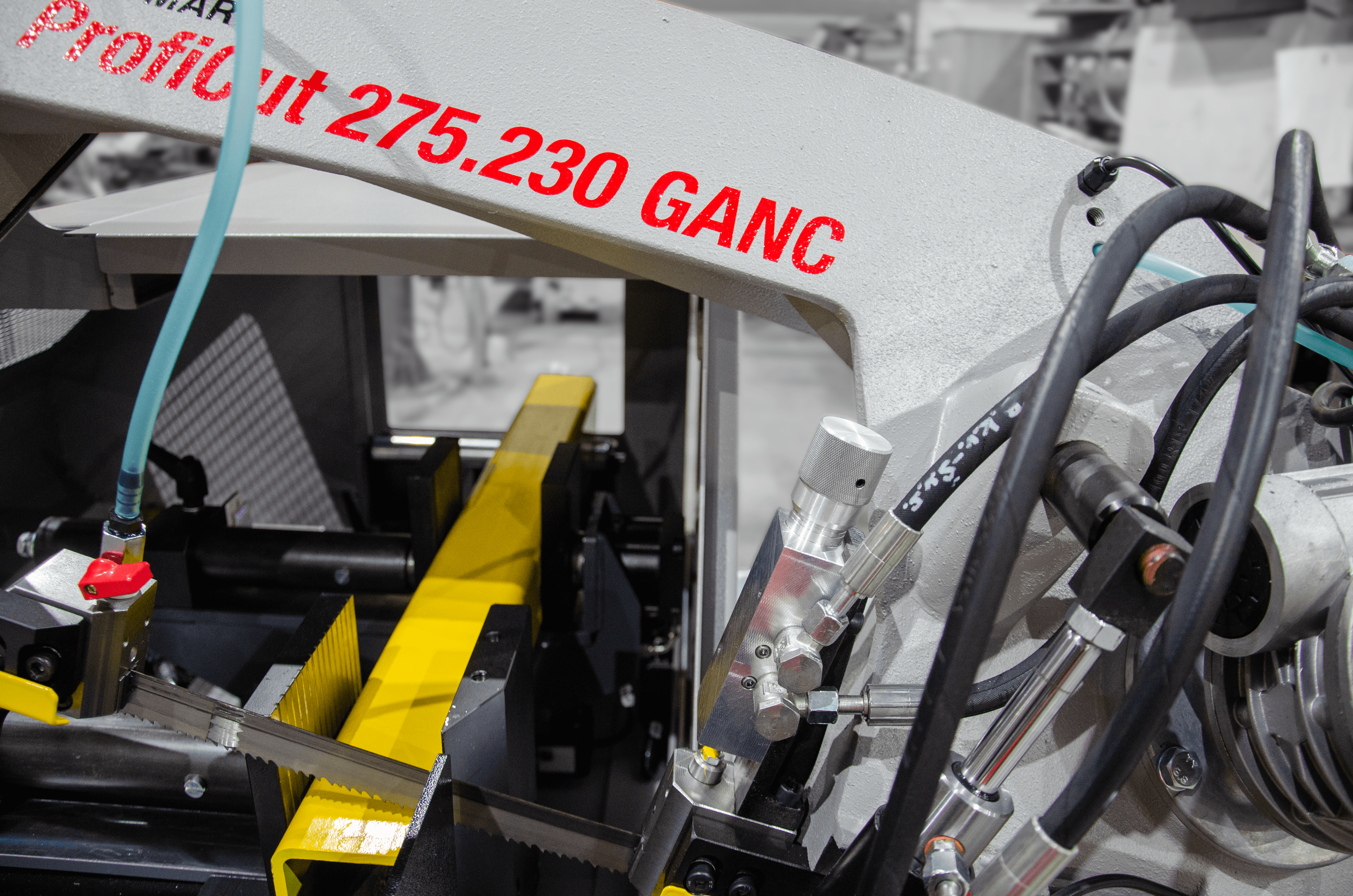

Precyzyjne prowadzenie taśmy - System ADFR
W porównaniu z konkurencją piła ta oferuje precyzję cięcia, gwarantowaną przez profesjonalne prowadzenie taśmy piły w łożyskach oraz w twardych prowadnicach węglikowych. Węglik jest kruchy ale w przecinarkach taśmowych wykorzystuje się jego drugą właściwość a mianowicie jest odporny na ścieranie co zapewnia jego długowieczną pracę w prowadzeniu brzeszczotu piły taśmowej. Dodatkowo maszyna wyposażona jest w System ADFR (z ang. Automatic Down-Feed Regulation) to automatyczny system regulacji prędkości opuszczania ramienia przecinarki taśmowej.
System ADFR steruje siłą posuwu ramienia w zależności od oporu materiału – czyli na bieżąco dopasowuje tempo opadania ramienia (i tym samym taśmy tnącej) do warunków cięcia.
Jak działa?
W tradycyjnych przecinarkach bez ADFR posuw ustawiany jest ręcznie — hydraulicznie lub mechanicznie — i jest stały, niezależnie od rodzaju materiału.
Z ADFR przecinarka sama dostosowuje prędkość opuszczania, co:
- zmniejsza ryzyko przeciążenia taśmy,
- wydłuża żywotność piły,
- poprawia jakość cięcia,
- skutecznie skraca czas obróbki w wielu przypadkach.
Korzyści systemu ADFR:
✅ Lepsze dopasowanie do różnych materiałów (np. stal, aluminium, stal nierdzewna)
✅ Automatyczna korekta parametrów pracy bez ingerencji operatora
✅ Zmniejszone zużycie taśmy tnącej
✅ Wyższa powtarzalność i stabilność procesu cięcia

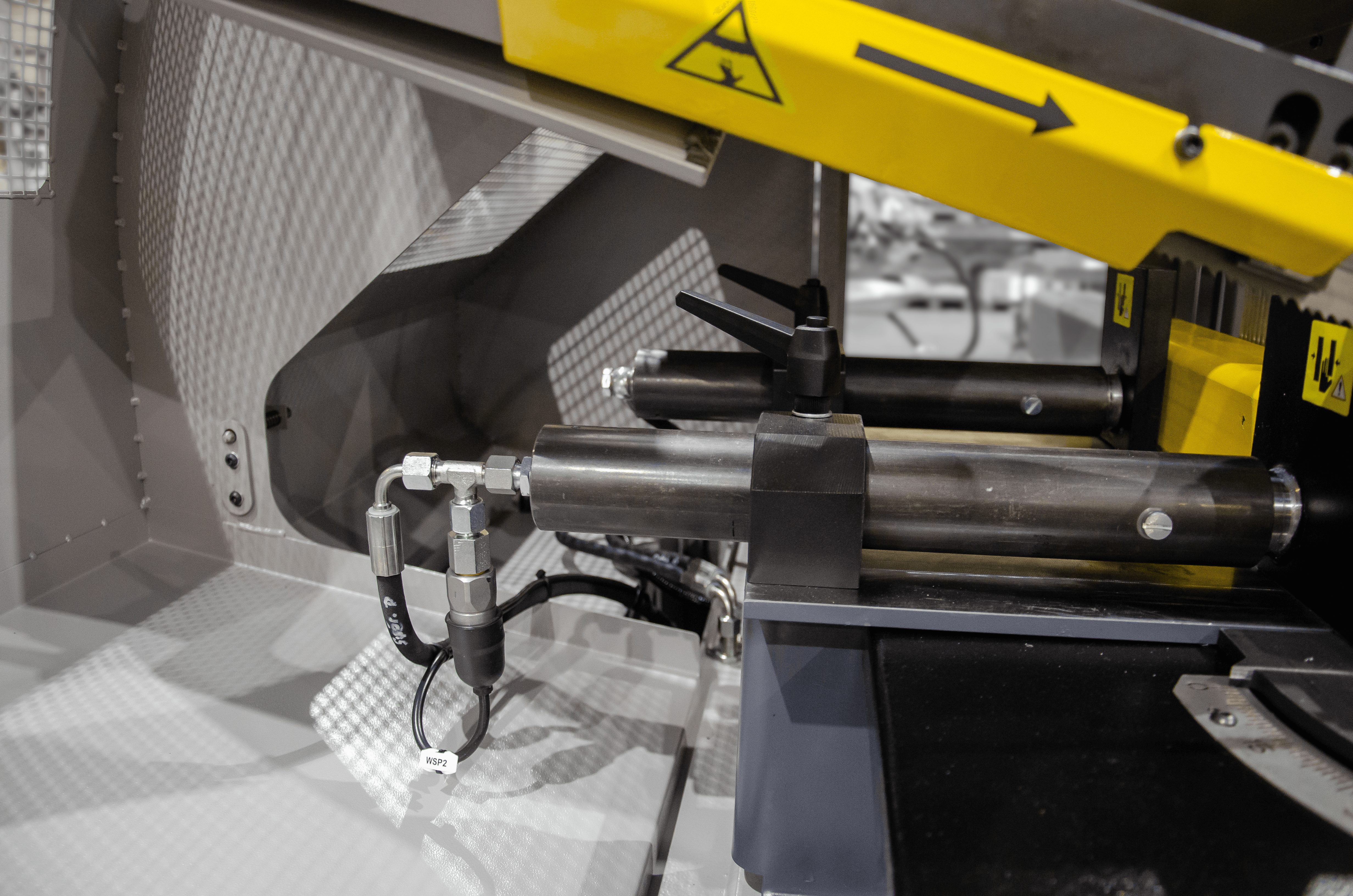

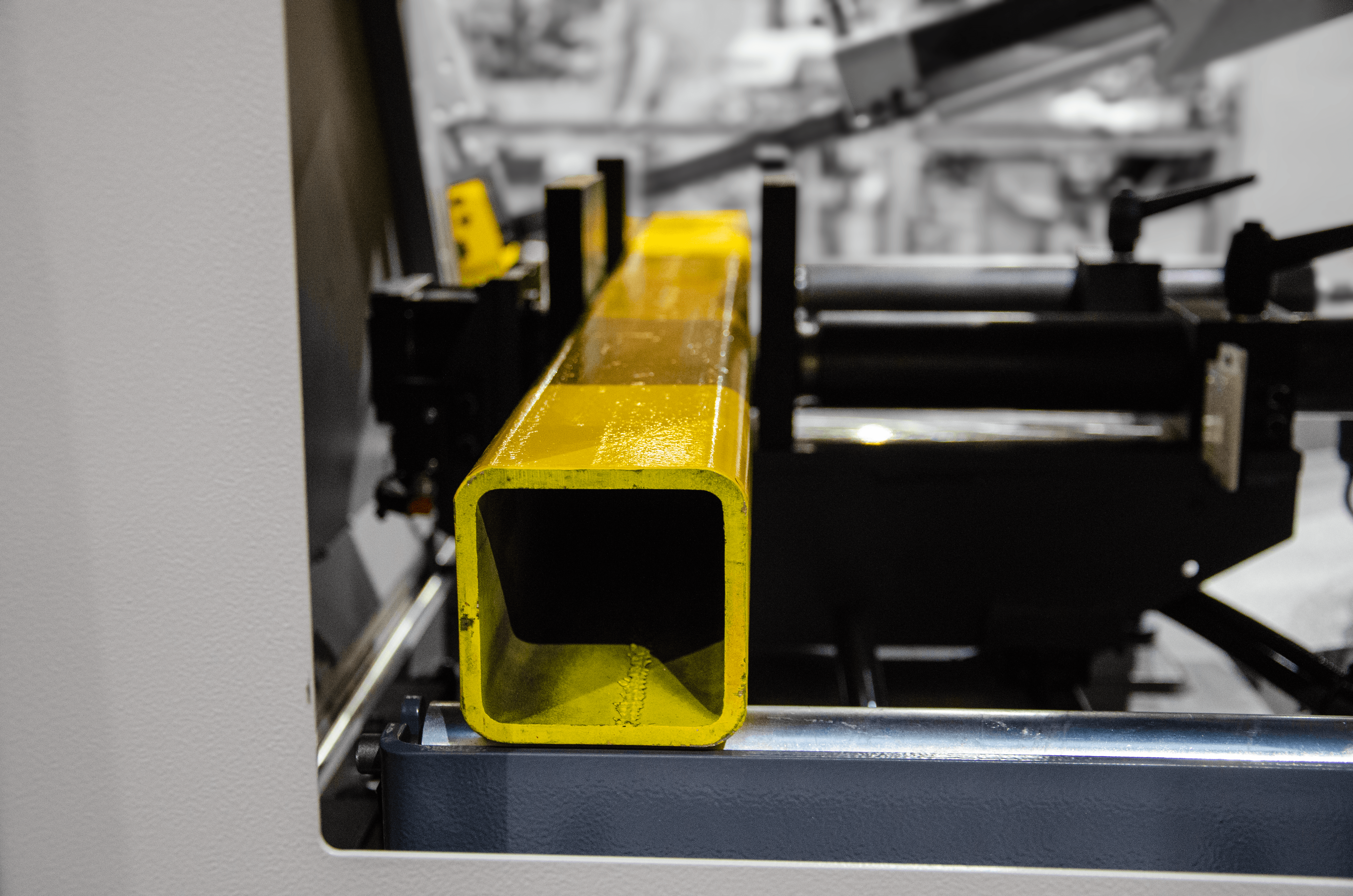

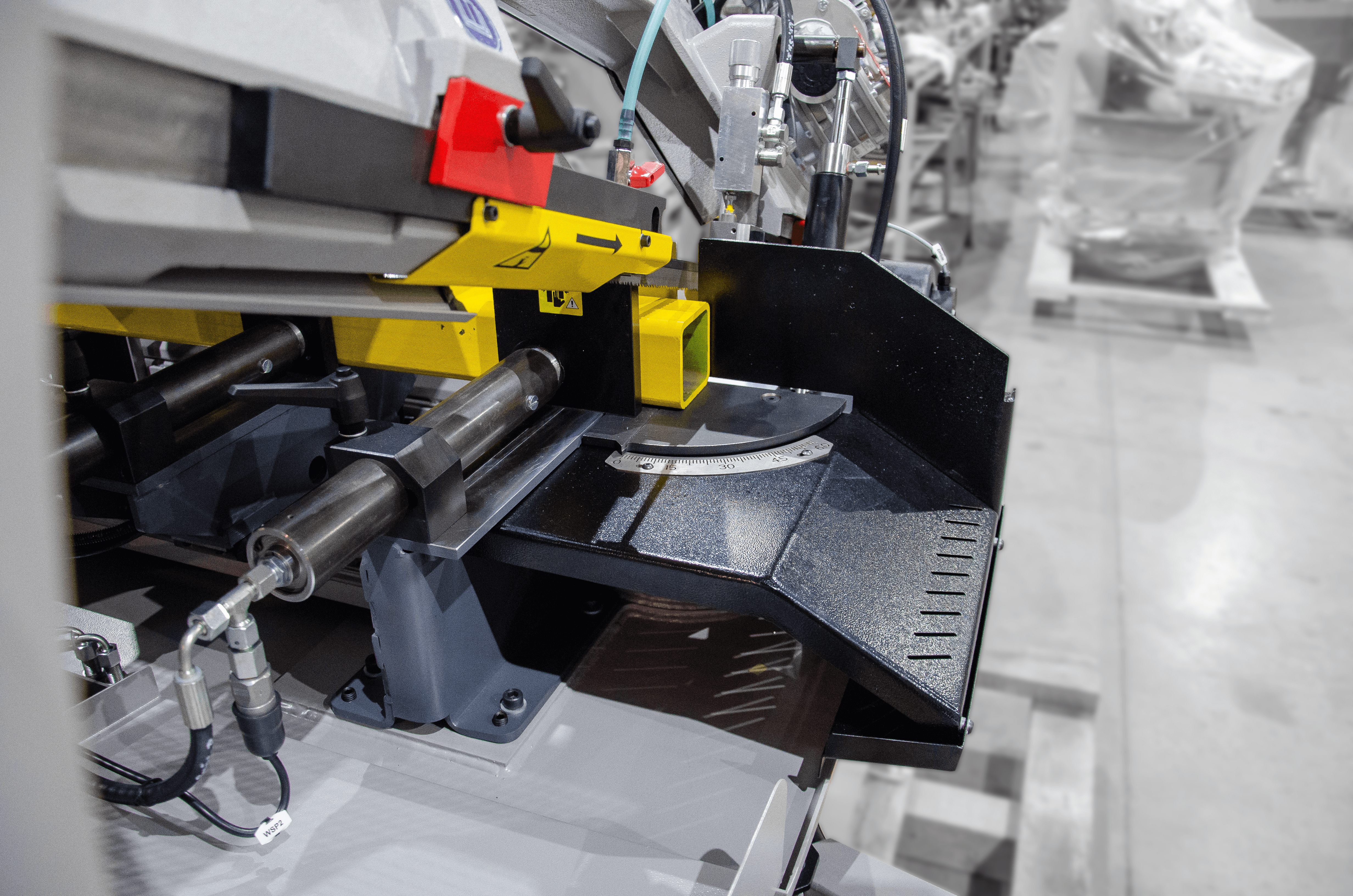

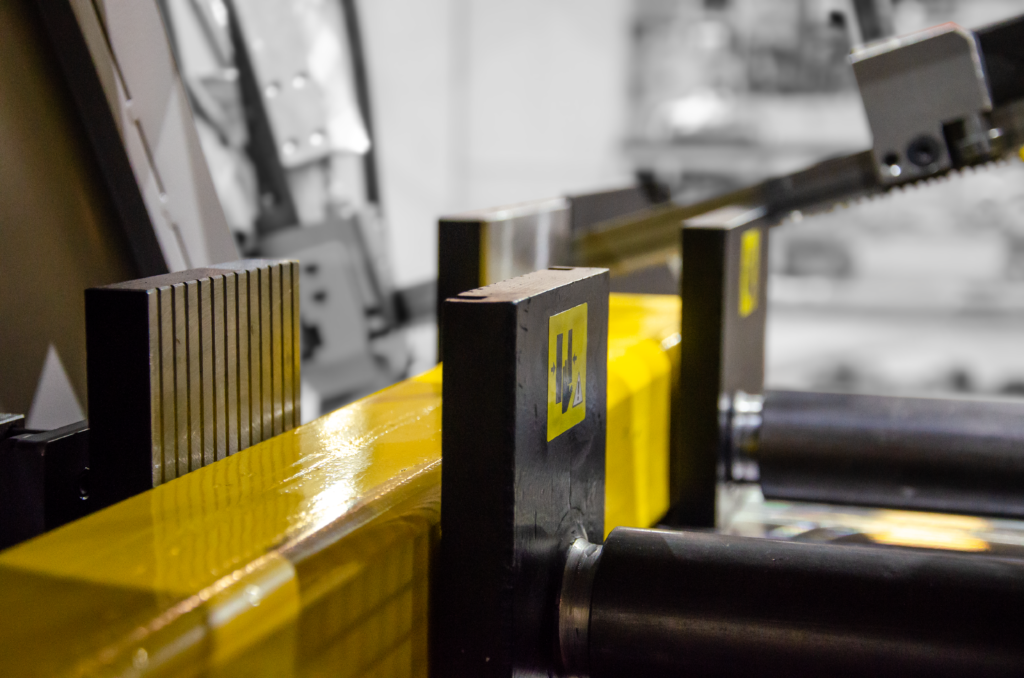

Hydrauliczne imadło główne i podające - podanie 500mm
Przecinarka taśmowa Proficut 275.230GANC wyposażona jest w dwa imadła. Imadło główne i imadło podające materiał do cięcia. Mocne imadło i solidne szczęki zapewniają stabilny zacisk materiału co przekłada się na dokładność cięcia i bezpieczeństwo operatora. Największą zaletą tej maszyny jest możliwość zaprogramowania różnej ilości sztuk obrabianego materiału, o różnych długościach, bez dalszej kontroli maszyny. Maksymalna długość pojedynczego posuwu to 500 mm. Maszyna ta szczególnie nadaje się do cięcia profili i materiałów litych o mniejszych przekrojach z dokładnością jednego posuwu 0,2 mm.
Minimalna średnica cięcia wynosi 5 mm, natomiast długość materiału mocowanego w imadle nie może być mniejsza niż ok. 20 mm.
Szczotka czyszcząca
Pilarka Proficut 275.230GANC jest wyposażona w szczotkę czyszczącą piłę taśmowa z wiórów. Gwarantuje to dłuższą żywotność taśmy i higienę cięcia na przecinarce.
Naciąg taśmy
Aby prawidłowo ciąć na przecinarce piła taśmowa powinna być dobrze napięta. Przecinarka Proficut 275.230GANC jak wszystkie maszyny marki Bomar, wyposażona jest w śrubę (gwiazdę) która znajduje się przy kole napinającym która to umożliwia.

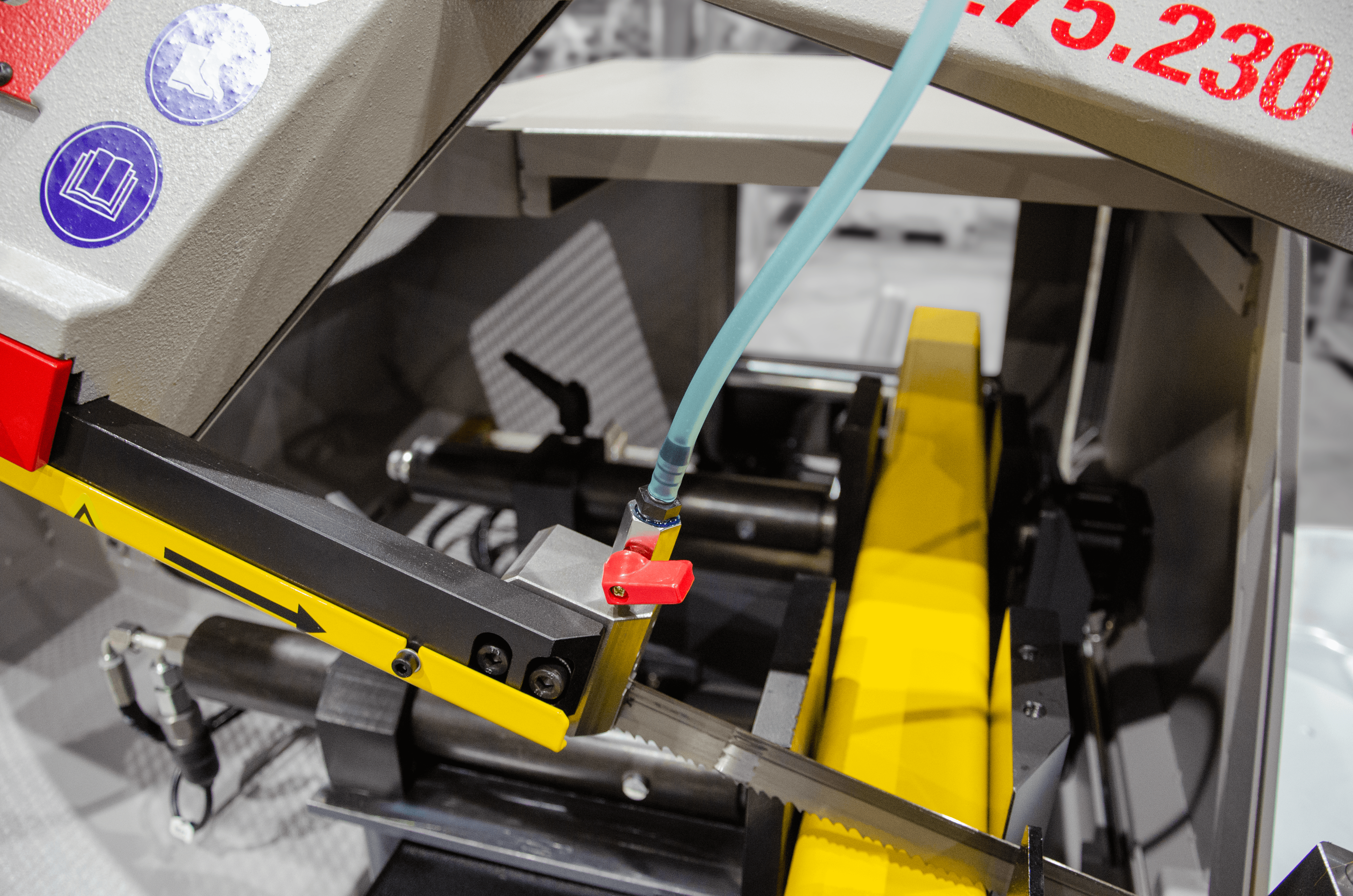

Układ chłodzenia
Przecinarka taśmowa jest standardowo wyposażona w cały układ chłodzący piłę taśmową. Emulsja chłodząca jest doprowadzana bezpośrednio w miejsce cięcia za pomocą wężyków. Zabezpiecza to brzeszczot przed przegrzaniem dzięki czemu wydłuża jego żywotność oraz ma znaczący wpływ na prostoliniowość cięcia.

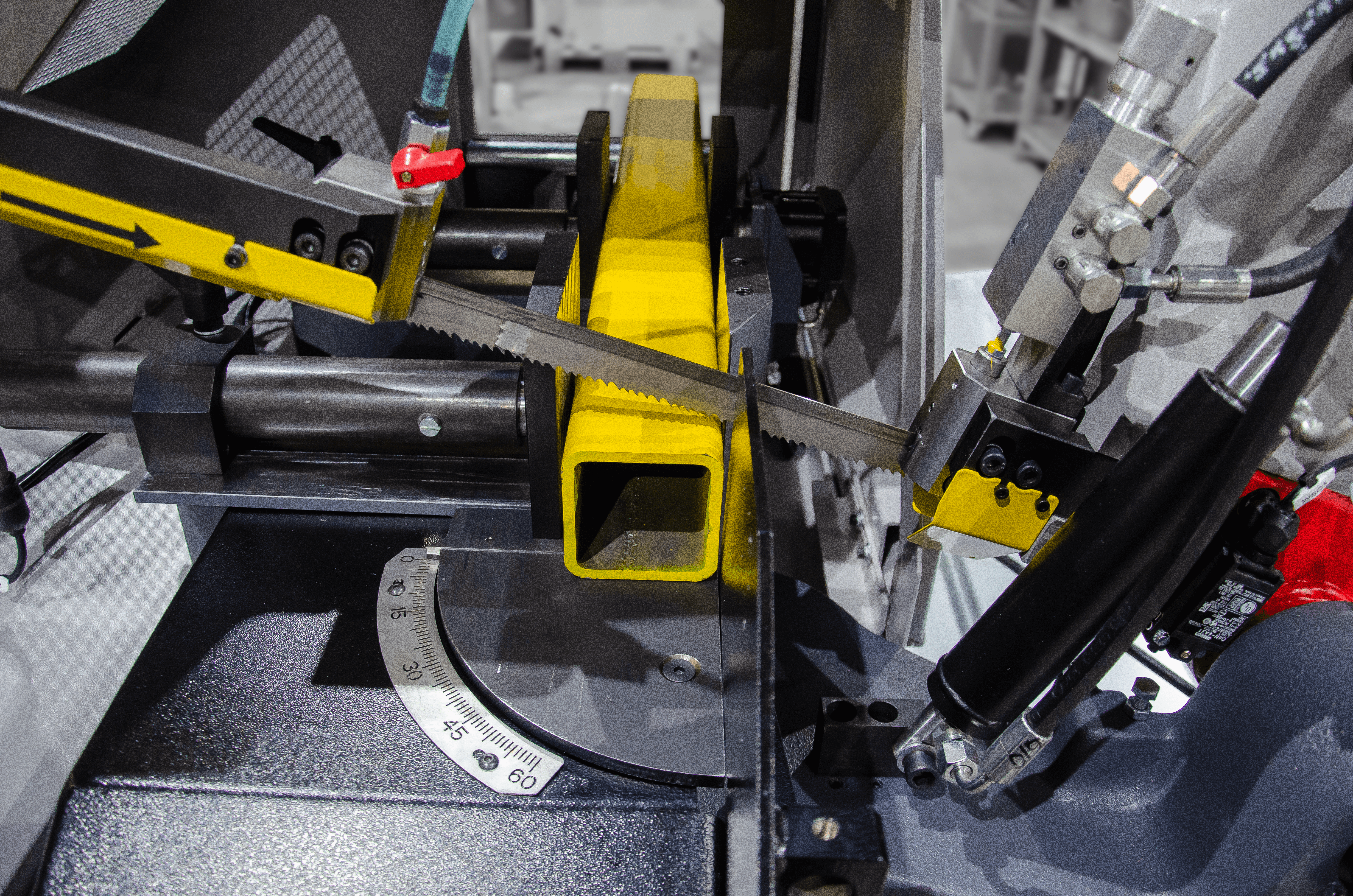

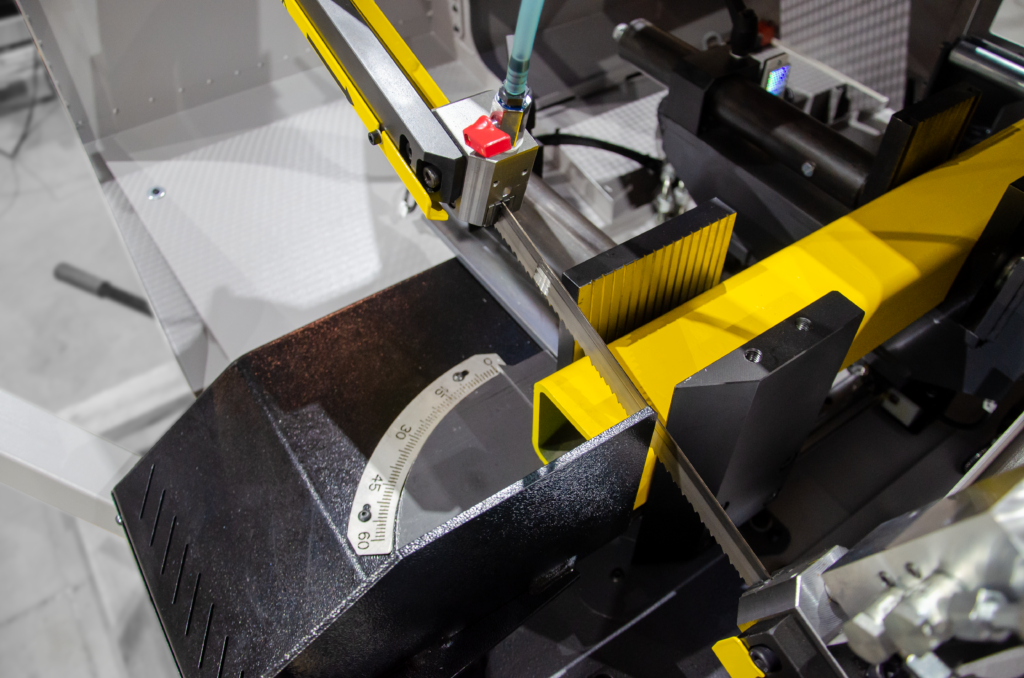

Zakres cięcia - Cięcie pod kątem - Wygodna skala
ProfiCut 275.230GANC umożliwia:
Cięcia proste (0°) z maksymalną średnicą do Ø 230 mm.
Cięcia ukośne: do ±45° oraz do +60° (w prawo) przy stabilnym zamocowaniu materiału.
Dla cięć pod kątem, maksymalna objętość ciętego materiału jest mniejsza niż przy cięciu prostym.
Możliwe zastosowania
- Warsztaty obróbki metalu, gdzie wymagane są zarówno cięcia proste, jak i ukośne.
- Produkcja konstrukcji stalowych, ram, elementów maszyn, ogrodzeń itp.
- Zakłady, które potrzebują solidnej maszyny, ale niekoniecznie z pełną automatyzacją.
- Prace seryjne lub wieloseryjne, gdzie powtarzalność i trwałość mają znaczenie.
Micro Spray System - chłodzenie mgłą olejową
Micro Spray System (system mikro-natrysku oleju) to nowoczesna metoda chłodzenia i smarowania stosowana głównie w obróbce metali. Zamiast tradycyjnego chłodzenia cieczą (np. emulsją chłodzącą), stosuje się tu mgłę olejową – bardzo drobne krople oleju podawane w sprężonym powietrzu bezpośrednio na narzędzie skrawające i obrabiany materiał.
Laserowa linia cięcia – do czego służy i co zapewnia?
Laserowa linia cięcia to system projekcji świetlnej wykorzystywany w przecinarkach (np. taśmowych, tarczowych, stołowych) do precyzyjnego wyznaczania miejsca cięcia jeszcze przed rozpoczęciem pracy ostrza.

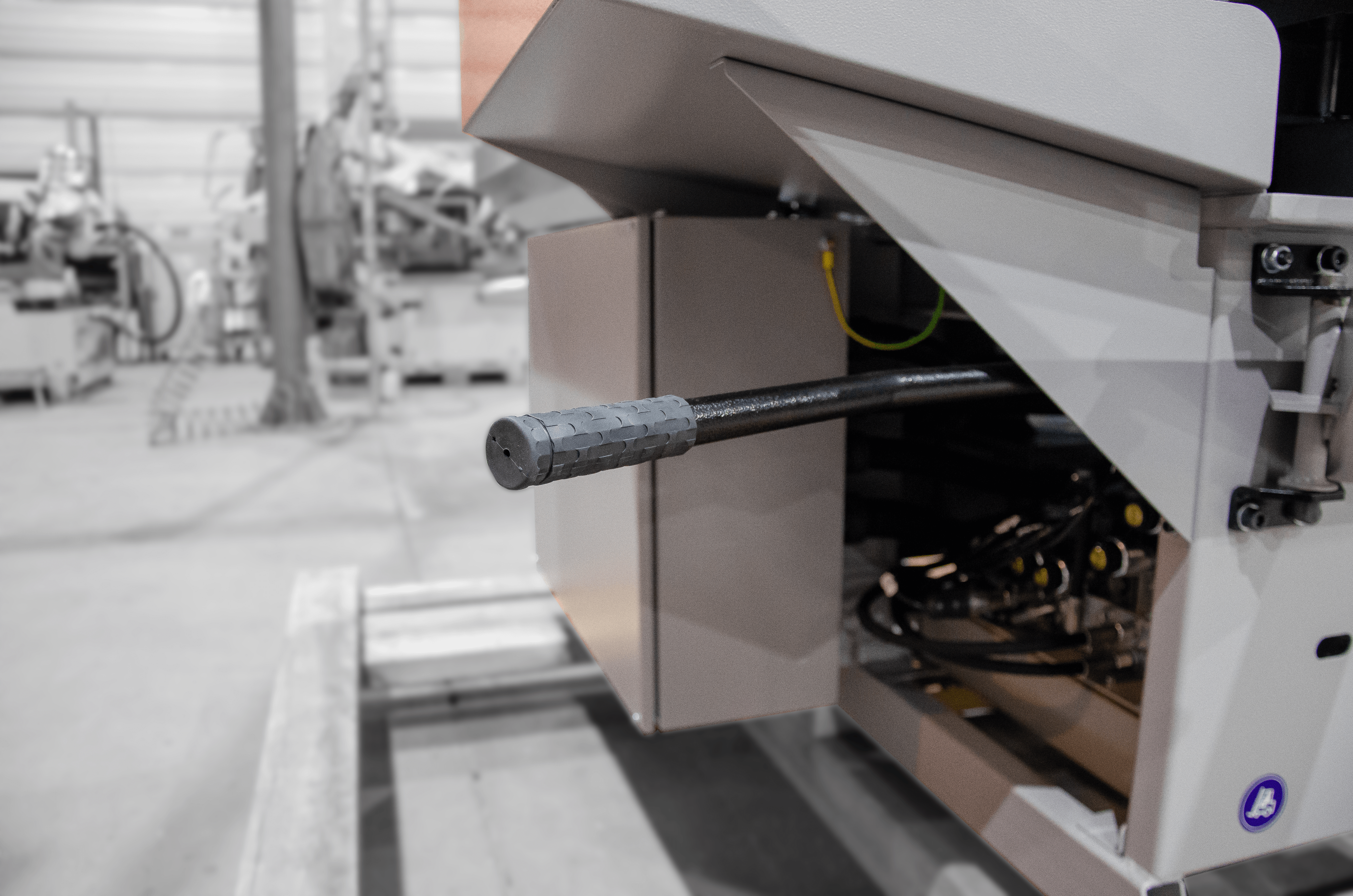

Pistolet do spłukiwania wiórów
Pistolet do spłukiwania wiórów stosowany przy przecinarkach taśmowych to ręczne lub półautomatyczne urządzenie (zestaw dysz i przewodów) przeznaczone do kierowania strumienia chłodziwa, sprężonego powietrza lub mieszanki powietrze–olej w celu usunięcia wiórów, opiłków i zanieczyszczeń z pola cięcia, prowadnic i strefy roboczej.
Lampka halogenowa
Lampka halogenowa stosowana w przecinarkach to element oświetlenia roboczego, który zapewnia silne, skupione światło w miejscu cięcia. Montowana bezpośrednio przy strefie roboczej, umożliwia precyzyjne ustawienie materiału oraz kontrolę procesu cięcia, zwłaszcza w warunkach ograniczonego oświetlenia otoczenia.
Dodatkowy układ chłodzenia
Dodatkowy układ chłodzenia doskonale sprawdzi się przy cięciu materiałów o dużej średnicy, w przypadku, kiedy rozstaw kostek prowadzących jest za szeroki. Ustawienie rozprowadzania płynu chłodzącego jest niezwykle proste. Dodatkowym plusem jest możliwość regulacji. Piła taśmowa jest nie tylko smarowana, ale również chłodzona.

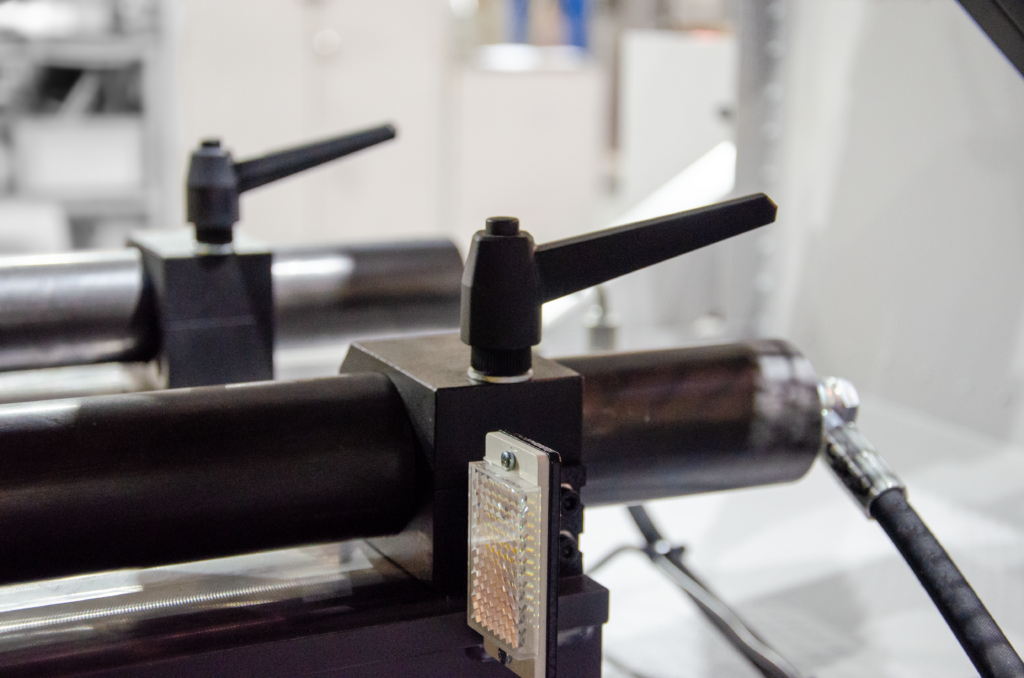

Hydrauliczny zacisk do cięcia pakietów
Hydrauliczny zacisk do cięcia w pakiecie to układ mocowania materiału, wykorzystywany w przecinarkach taśmowych do jednoczesnego, stabilnego unieruchomienia kilku elementów (prętów, profili, rur itp.) w celu ich równoczesnego przecięcia. Zacisk ten działa automatycznie, wykorzystując siłę układu hydraulicznego maszyny.
Tenzomat
Do czego służy?
Tenzomat to specjalistyczne urządzenie pomiarowe służące do kontroli i ustawiania prawidłowego naciągu taśm napędowych, najczęściej w maszynach przemysłowych. Stosuje się go głównie przy taśmach zębatych, paskach klinowych, taśmach transportujących czy napędach pasowych, gdzie odpowiednie naprężenie ma kluczowe znaczenie dla prawidłowego działania systemu.
W przecinarkach automatycznych które posiadają dwa imadła główne i podające zaciski stosowane są dla obu. Praca zacisków jest sprzężona z pracą imadeł i sterowana z pulpitu.
