System T

Regulowana wysokość: 700-800mm

Szerokość: 440mm/540mm/640mm

Nośność: 600kg/mb

Dostępne długości: 2mb/3mb

Średnica rolki: 70mm



Kategoria:

System T to składający się z modułów system podajników rolkowych, które przeznaczone są do stosowania z lekkimi oraz średnimi obciążeniami. Jego funkcjonalność zwiększa możliwość umieszczenia na dowolnej liczbie nóg i regulacja wysokości od 700-800mm. Wyposażyć można go również w dodatkowe akcesoria takie, jak zderzaki czy pionowe rolki.
TT

System T

System T to modułowy system podajników rolkowych, przeznaczonych do obsługi lekkich oraz średnich obciążeń. Rozwiązanie to zwiększa możliwości umieszczania na dowolnej liczbie nóg i oferuje regulację wysokości. System T da się wyposażyć w liczne akcesoria dodatkowe, w tym zderzaki i pionowe rolki. Środek ten oferuje szeroki zakres wyposażenia i nośność do 600 kg, dzięki czemu optymalnie nadaje się do transportowania materiałów. System wyróżnia się dużą elastycznością i wytrzymałością, zapewniając przystosowanie do każdej linii produkcyjnej.

Zderzaki System T

Przenośnik rolkowy system T obejmuje zderzaki ręczne TA, zderzaki wyposażone w wyświetlacz TRA oraz zderzaki automatyczne TNCA. W pierwszym przypadku skala znajduje się na solidnym pręcie, a regulowane ramię i stabilne mocowanie materiału zapewniają nieocenioną pomoc w małych i średnich zakładach. Zderzaki TRA posiadają łatwy w obsłudze wyświetlacz cyfrowy, który pokazuje położenie z dokładnością do 0,1 mm. Obecność długowiecznej baterii niweluje konieczność stosowania dodatkowego zasilacza. Zderzaki automatyczne TNCA sterowane są przez CNC, umożliwiają programowanie rozmiarów połączonych i absolutnych oraz zapewniają dodatkową oś pomiarową maszyny.

Rolki pionowe System T

Podajniki rolkowe w Systemie T mogą być wyposażone w rolki stałe lub regulowane. Te pierwsze gwarantują wysoką precyzję realizacji prostych operacji roboczych, a także zapewniają bezpieczeństwo pracowników. Pionowe rolki regulowane stanowią natomiast niezastąpioną pomoc przy cięciu wiązek lub warstw, zabezpieczając je oraz zapobiegając zmianie ich kształtu.

Łączniki System T

W Systemie T występują łączniki lewe i prawe. Przy wykonywaniu cięć kątowych, podajniki rolkowe nie mogą być podłączane bezpośrednio do piły. Wnika to z ryzyka kolidowania ich ze sobą na końcowym etapie, a także potencjalnych problemów z podawaniem materiałów. Do połączenia piły z przenośnikiem zastosować można element łączący, który chroni przed kolizjami. Bezproblemowe kończenie cięcia zapewniają wyjmowane rolki.

Zderzaki System T

Ręczne TA

  • Skala umieszczona na solidnym pręcie
  • Regulowane ramię i stabilne mocowanie materiału
  • Niezawodna pomoc w małych i średnich zakładach.
  • Dostępne długości od 2mb-6mb.










Z wyświetlaczem TRA

  • Łatwy w obsłudze wyświetlacz cyfrowy
  • Bez dodatkowego zasilacza,z długowieczną baterią
  • Zapewnia precyzyjne pomiary wzdłuż całej długości
  • Część ruchoma zderzaka regulowana ręcznie
  • Położenie jest pokazywane na wyświetlaczu z dokładnością do 0,1 mm.










Zderzaki automatyczne TNCA

  • Sterowany CNC
  • Zapewnia dodatkową oś pomiarową maszyny.
  • Umożliwia programowanie rozmiarów absolutnych jak i połączonych
  • Posiada pamięć na 99 programów
  • Długość mierzona za pomocą magnetycznego systemu pomiarowego wzdłuż całej długości zderzaka
  • Dokładność do 0,1 mm.
  • Dostępne rozmiary od 3mb-7mb

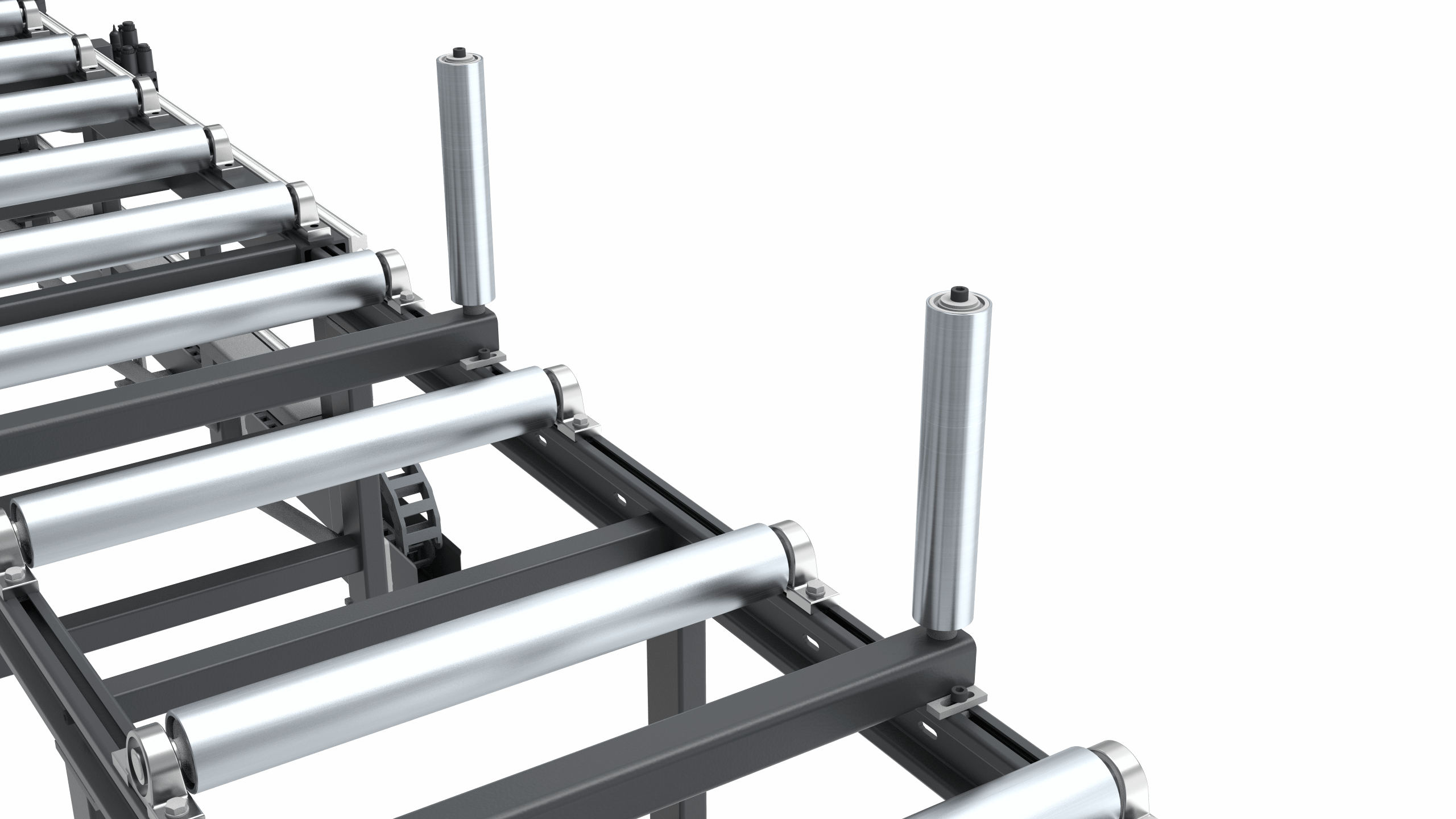

Rolki pionowe System T

VRTStałe
W idealnym położeniu, wyrównane z osią tylnej szczęki zderzaka maszyny, rolki pionowe gwarantują precyzję, prostsze operacje robocze oraz bezpieczeństwo operatora i innych osób w pobliżu maszyny.

BVRMRegulowane

Regulowane rolki pionowe są niezastąpione przy cięciu warstw lub wiązek. W połączeniu ze stałą rolką pionową, rolki regulowane zabezpieczają warstwę lub wiązkę i zapobiegają zmianie ich kształtu.

Łączniki System T

Prawe i Lewe

W czasie wykonywania cięć kątowych, podajnik rolkowy nie może być podłączony bezpośrednio do piły ponieważ podajnik i piła taśmowa mogą kolidować ze sobą na końcowym etapie cięcia. Z drugiej strony, szczelina pomiędzy przenośnikiem a stołem piły mogłaby powodować problemy z podawaniem materiału. Z tego powodu, do połączenia przenośnika z piłą i zapobiegania jakimkolwiek kolizjom używany jest element łączący. Wyjmowane rolki przyczyniają się do bezproblemowego kończenia cięcia.
